流线型防护头盔结构三维设计

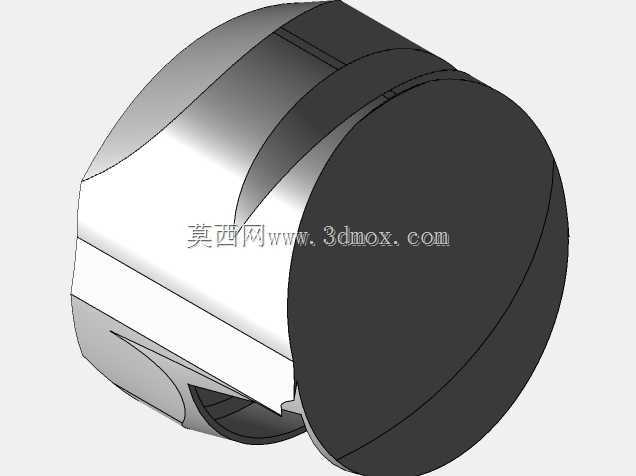

　　日常做防护类产品结构设计时，头盔类产品的曲面建模是很考验曲面功底的内容，不同于规则的机加工零件，头盔的外壳曲面既要满足空气动力学的减阻需求，还要兼顾佩戴时的头部包覆性、碰撞时的力传导分散要求，很多刚接触曲面建模的工程师容易把外壳做的要么曲面光顺性差，要么内部预留的缓冲层空间不足，导致后续结构验证时出现干涉问题。这个头盔模型的外壳采用了多段渐变曲面拼接的设计思路，从前端的收窄导流段到侧部的弧形包覆段，再到后部的延伸防护段，曲面之间的G2连续处理到位，不会出现棱线突兀的问题，实际生产中这种曲面用吸塑或者注塑工艺成型时，脱模斜度的预留也符合量产要求，不会出现倒扣粘模的情况。从实际应用场景来看，这类流线型头盔既可以适配电动自行车骑行防护，也可以通过调整内部衬垫结构适配轻型运动防护场景，外壳的曲面弧度设计在骑行过程中可以有效引导气流从侧方和上方流过，减少高速骑行时的风阻对颈部的压力，同时侧部的内凹曲面结构可以在发生侧向碰撞时，通过曲面的形变分散冲击力，避免冲击力直接作用在头部侧面。在设计思路上，这个模型没有做多余的外置凸起结构，整体外轮廓保持了连续的弧面，一方面是减少风阻，另一方面是避免碰撞时凸起结构产生应力集中，导致外壳局部碎裂；外壳下部的开口边缘做了卷边式的加厚处理，这个细节很重要，很多新手建模时容易忽略边缘的结构加强，实际碰撞时外壳边缘是应力容易集中的区域，卷边结构可以提升边缘的抗冲击强度，避免边缘受撞击后开裂划伤颈部。从安装边界来看，

　　模型内部预留了足够的缓冲层安装空间，从外壳内壁到内部佩戴轮廓的距离均匀，不会出现局部空间过薄导致缓冲层厚度不足的问题，下部的开口尺寸符合成年人头部的佩戴围度范围，侧部预留的护目镜安装槽位是隐藏式的结构，不会破坏外表面的流线完整性，安装护目镜时可以直接通过侧部的卡槽固定，不需要额外在外表面打孔破坏外壳结构。做这类防护产品的建模时，很容易出现的问题是只关注外表面的视觉效果，忽略内部的结构兼容性，比如很多模型做出来外观看着流畅，但是内部没有预留束带的穿装空间，或者缓冲层安装后会和束带调节结构产生干涉，这个模型在下部两侧预留了束带固定的凸台结构，凸台的位置避开了佩戴时的耳部压迫区域，同时凸台的厚度足够满足螺丝固定或者卡扣固定的强度要求，

　　不会出现固定点受力后外壳开裂的问题。另外从曲面的分模线来看，这个模型的分模线设置在外壳侧部的最大轮廓线上，分模线两侧的脱模斜度均匀，量产时模具加工的难度低，不会出现侧抽芯结构过多导致模具成本上升的问题，外壳后部的曲面延伸长度足够覆盖后脑的易碰撞区域，不会出现防护盲区，很多低成本头盔为了省材料会缩短后部的防护长度，实际摔倒时后脑是很容易接触地面的区域，这个模型的后部延伸高度可以覆盖到后脑的凸起位置，碰撞时可以有效承接冲击力。在结构细节上，外壳顶部的导流槽是和整体曲面融合的结构，不是后期附加的凸起，这种一体化的曲面结构在碰撞时不会因为附加结构的脱落产生二次伤害，同时导流槽可以在雨天骑行时引导顶部的雨水向两侧分流，

　　避免雨水直接流到前部影响视线。建模过程中这类曲面的构建通常会先搭建头部的基础轮廓线，通过多组截面线控制曲面的弧度变化，再通过曲率分析工具反复调整曲面的控制点，确保整个外表面的曲率变化均匀，没有局部曲率突变的区域，因为曲率突变的位置在注塑成型时容易产生缩痕或者应力集中，受冲击时更容易从突变位置开裂。这个模型的整体壁厚是均匀过渡的，从顶部的主受力区到边缘的安装区，壁厚变化平缓，不会出现局部壁厚过厚导致成型时产生缩水的问题，也不会出现局部壁厚过薄导致抗冲击强度不足的问题。对于做防护装备结构设计的工程师来说，这类模型可以作为曲面建模的参考模板，也可以在其基础上调整曲面参数适配不同的防护场景需求，比如调整前部的长度适配越野场景的防飞溅需求，或者在侧部增加通风孔的结构适配夏季佩戴的透气需求，基础的曲面轮廓已经满足了头盔类产品的核心结构要求，后续的功能拓展都可以在这个基础框架上完成。
