多爪式旋转打散输送辊结构设计

　　该旋转打散辊结构，主要应用在散料处理生产线的进料段、筛分前置工位，针对易结团、易架桥的粉体、颗粒状、短纤维类物料做预打散作业，避免物料成团进入后续筛分、计量、混合工序造成的设备卡滞、计量偏差、混合均匀度不足问题。在实际产线布局中，该部件通常安装在进料溜槽下方、振动筛进料端上方位置，通过两端轴头与带座轴承配合固定在设备机架上，动力输入端可通过链轮、同步带轮与减速电机输出端连接，安装时需保证辊体轴线与物料输送方向垂直，辊面与下方输送筛网或溜槽底板的间隙可根据处理物料的粒径调整，常规工况下间隙设置为物料最大粒径的1.2-1.5倍即可，既保证打散爪能够充分接触结团物料，又不会造成合格粒径物料的过度破碎。

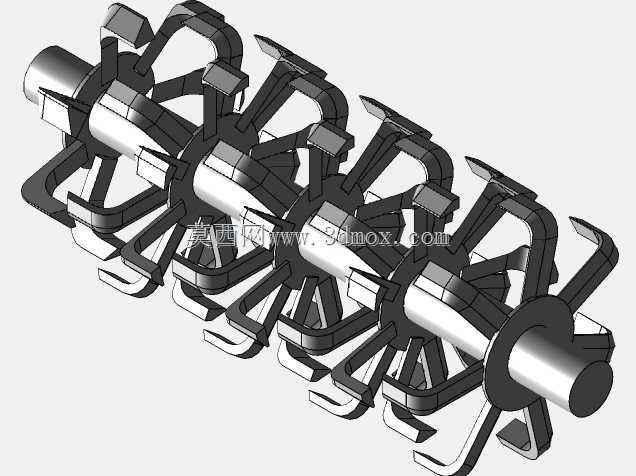

　　从结构设计逻辑来看，该辊体采用通长实心主轴作为承载基础，主轴两端预留轴承安装位与动力连接轴段，轴肩位置做圆角过渡避免应力集中，适合中低速重载的连续作业工况。沿主轴轴向等距分布四组打散轮盘，每组轮盘上沿圆周方向均匀排布六个弯形打散爪，爪部采用向外弯折的钩形结构，区别于传统直齿打散辊的结构，这种弯爪在旋转过程中会先以钩尖刺入结团物料内部，随着辊体转动带起物料产生抛洒动作，同时相邻轮盘上的打散爪沿轴向呈错位排布，旋转过程中不会出现轴向的物料推送盲区，能够覆盖整个进料幅宽范围，避免物料沿辊面两侧漏走未经过打散处理。爪部的弯折角度经过反复校核，当辊体以30-60rpm的转速运转时，弯爪带起的物料会被抛向相邻爪的间隙位置，通过物料之间的碰撞、爪部与物料的剪切作用实现结团的破碎，同时不会对物料本身的颗粒形态造成过度破坏，适合处理对颗粒完整度有要求的工业原料。

　　在建模过程中，所有打散爪与轮盘的连接位置均做了圆弧过渡处理，避免直角结构造成的应力集中，同时减少物料在连接位置的粘附堆积，适合处理有一定湿度的粘性物料。轮盘与主轴之间采用键连接传递扭矩，相邻轮盘之间通过轴套定位，保证轴向间距的一致性，后期维护时可单独更换磨损的打散爪或轮盘，无需更换整根辊体，降低设备运维成本。考虑到实际作业中打散爪会持续与物料产生摩擦，爪部工作表面可根据处理物料的磨琢性选择堆焊耐磨层或者采用可更换的耐磨贴片设计，延长部件的整体使用寿命。

　　安装边界方面，两端轴头的直径根据辊体整体长度与处理载荷匹配，常规1米幅宽的机型轴头直径取40-50mm即可满足强度要求，轴承座选用标准外球面带座轴承，安装孔位可适配常规槽钢、方管焊接的设备机架，安装时需保证两端轴承座的同轴度误差不超过0.1mm，避免辊体运转过程中出现偏摆造成轴承过早损坏。动力端的链轮或带轮需做动平衡校正，保证辊体运转平稳，减少整机振动。在实际应用场景中，该结构除了用于散料打散工位，也可调整爪部形状与排布间距，用在农业机械的秸秆粉碎还田设备、固废处理生产线的松散物料均布工位，通过调整转速与爪部间隙适配不同的物料处理需求，结构通用性较强，建模时所有特征均做参数化关联，调整轮盘数量、爪部长度、主轴直径等参数时可快速生成不同规格的衍生结构，方便不同产能的产线选型适配。
