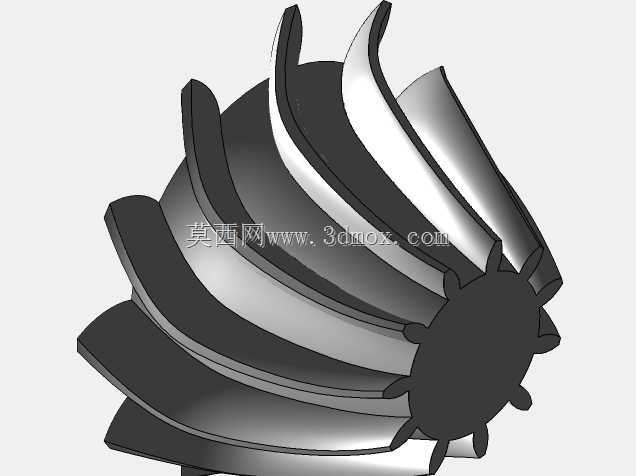

高精度螺旋小齿轮传动结构三维数模

项目分类:齿轮 发布时间:2021-12-19 ID:462065
  • 高精度螺旋小齿轮传动结构三维数模

  在各类需要平稳动力传递的机械传动场景中,螺旋小齿轮是应用极为广泛的核心传动构件,区别于直齿圆柱齿轮的啮合特性,这类带螺旋升角的小齿轮在啮合过程中是逐步进入、逐步退出啮合状态,不会出现直齿齿轮整齿突然撞击啮合的冲击问题,因此在中高速传动、对传动噪音有严格控制要求的设备中,往往会优先选用这类螺旋齿结构的小齿轮作为高速级传动件。从实际设备应用来看,这类小齿轮常出现在小型减速箱的高速输入级、精密机床的进给传动链、小型输送设备的动力输入端,部分对传动平稳性要求较高的电动工具传动结构中,也能看到同结构螺旋小齿轮的应用,它可以和配对的大螺旋齿轮组成平行轴斜齿轮传动副,也可以在调整螺旋角参数后和螺旋锥齿轮配合完成交错轴的动力传递,适配不同安装空间下的传动布局需求。

  从结构设计逻辑来看,这个螺旋小齿轮的齿形采用渐开线齿廓设计,建模过程中严格遵循齿面啮合的共轭原理,每一个轮齿的螺旋升角沿齿宽方向保持一致,保证啮合过程中齿面接触线为斜线,相比直齿的全齿宽同时接触,这种斜线接触的形式可以有效降低啮合刚度的突变,减少传动过程中的振动与噪音,同时因为轮齿是螺旋状排布,啮合过程中同时参与啮合的轮齿对数更多,轮齿单位面积承受的载荷更小,整体承载能力比同模数同齿数的直齿小齿轮高出30%左右,更适合在有一定冲击载荷的传动场景下使用。齿轮的轮毂部分做了等直径的中心通孔设计,孔壁预留了键槽安装位,实际装配时可以通过平键和传动轴实现周向固定,传递额定扭矩,轮毂两端的端面做了倒角处理,避免装配时和轴承端面、轴肩位置出现干涉,同时去除加工过程中产生的锐边毛刺,防止装配划伤操作人员。

  在安装边界的设计考量上,这个小齿轮的齿顶圆、齿根圆尺寸都严格按照模数、齿数、螺旋角参数计算得出,齿宽尺寸控制在合理范围内,既保证足够的齿面接触面积承载载荷,又避免齿宽过大导致的轮齿偏载问题——如果齿宽设计过大,当传动轴出现微小弯曲变形时,轮齿会出现一端接触一端脱开的偏载现象,反而会加剧齿面磨损,缩短齿轮使用寿命。齿轮的安装轴向定位依靠轴肩和轴用挡圈配合完成,因此轮毂的轴向长度要和安装位置的轴段长度匹配,保证挡圈安装后不会出现轴向窜动,同时轮齿部分不能和箱体内部的加强筋、润滑油路结构产生运动干涉,建模时已经预留了足够的安全间隙,即使在热胀冷缩的工作状态下,轮齿边缘也不会和周边固定结构发生剐蹭。

  从实际功能特性来看,这类螺旋小齿轮在工作时会产生一定的轴向力,这是螺旋齿结构的固有特性,因此在配套的轴系设计中,需要选用能承受轴向载荷的轴承,比如角接触球轴承或者圆锥滚子轴承,来抵消齿轮传动过程中产生的轴向分力,保证轴系运转的稳定性。齿轮的齿面部分在实际加工中通常会采用渗碳淬火处理,提升齿面的硬度和耐磨性,而芯部则保持较好的韧性,能够承受传动过程中的冲击载荷,避免轮齿出现断齿失效。建模过程中对齿根部分做了圆角过渡处理,减少齿根位置的应力集中,因为齿轮传动过程中齿根位置承受的弯曲应力最大,圆角过渡可以有效降低应力集中系数,提升轮齿的弯曲疲劳强度,延长齿轮的使用寿命。

  在不同的应用场景下,这类螺旋小齿轮的参数会做针对性调整,比如在高速轻载的精密传动场景中,会选用较小的模数、较多的齿数,提升传动的平稳性,降低传动噪音;而在低速重载的传动场景中,则会选用较大的模数,提升单齿的承载能力,同时适当调整螺旋角大小,平衡轴向力和承载能力之间的关系,螺旋角越大,传动平稳性越好、承载能力越高,但产生的轴向力也越大,对轴承的承载要求也就越高,因此常规通用场景下的螺旋齿轮螺旋角通常控制在8到20度之间,兼顾传动性能和轴系的承载成本。这个三维数模完整还原了螺旋小齿轮的所有结构细节,包括齿面的螺旋曲面、轮毂的安装孔、键槽、端面倒角、齿根圆角等结构,在做传动系统装配仿真、干涉检查、运动模拟时可以直接调用,不需要再对结构做额外修补,能够有效提升结构设计阶段的工作效率,帮助设计人员快速完成传动链的布局验证,提前排查安装过程中可能出现的干涉问题,减少后续实物试制阶段的修改成本。
