D-sub大电流电源连接器结构设计

　　这款D-sub结构的电源连接器，主要面向需要混合功率与信号传输的工控设备、通讯机柜、工业电源模块场景使用，区别于常规针式信号D-sub接口，其采用同轴功率端子搭配信号接触件的组合布局，可在单路接口内同时完成大电流供电与小信号回路的连接，减少设备面板的接口开孔数量，压缩面板布局占用空间。从实际选型适配角度看，这类连接器常应用在工业控制板卡的对外供电接口、伺服驱动器的动力信号集成输出端、老旧工控设备的接口替换场景，相比独立设置电源接口与信号接口的方案，能降低面板加工的工序复杂度，同时避免多接口插拔时的错接风险。

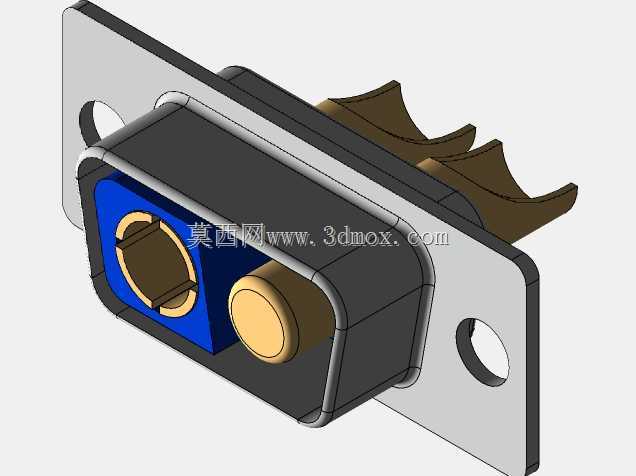

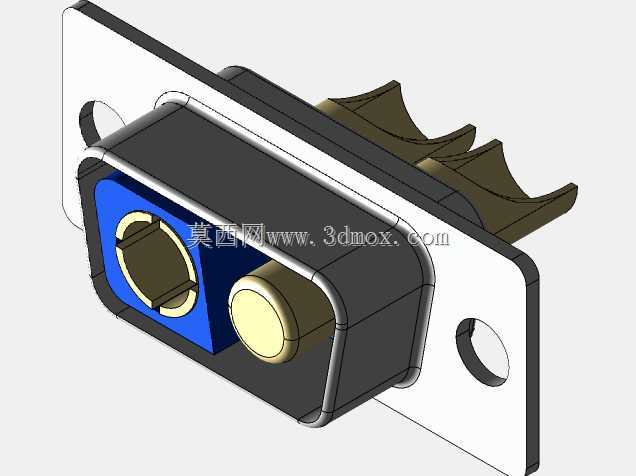

　　从结构设计逻辑来看，这款连接器采用法兰面板安装形式，金属安装法兰上设置两个对称的圆形安装孔，适配M3规格的面板固定螺丝，安装孔中心距遵循标准D-sub连接器的安装尺寸规范，可直接兼容常规D-sub接口的面板开孔尺寸，无需针对面板重新设计开孔模具，降低整机结构的改造成本。法兰与主体外壳采用锌合金压铸成型的一体化结构，外壳表面做镀镍钝化处理，既具备足够的结构强度抵抗插拔时的侧向冲击力，也能形成连续的电磁屏蔽层，减少内部功率端子大电流传输时对外的电磁辐射，同时阻隔外部电磁干扰对内部信号回路的影响。

　　接触件部分的设计是这款连接器的核心，其中大电流功率端子采用同轴结构，外圈为弹性接触簧片，内圈为实心铜合金接触体，接触表面做镀金处理，降低接触电阻的同时提升抗磨损能力，单路可承载最高10A以上的持续电流，满足多数工控设备的直流供电传输需求；旁边的信号接触件采用常规D-sub针式接触结构，可适配标准D-sub信号插针，用于传输设备的状态反馈、控制信号等小电流回路。端子尾部采用焊杯结构，适配导线压接后焊接的接线工艺，尾部的棕色绝缘护套采用耐高温热塑性工程塑料注塑成型，一方面固定端子之间的相对位置，避免焊接后端子移位导致的接触不良，另一方面在尾部形成绝缘防护，防止导线焊点之间出现短路风险，护套的弧形出线结构可引导导线自然弯折，避免导线在连接器根部出现应力集中导致的线芯断裂。

　　绝缘基座部分采用蓝色耐高温工程塑料注塑成型，将功率端子与信号端子完全分隔在独立的绝缘腔体内，端子之间的绝缘壁厚满足1mm以上的安全间距要求，可承受1500V以上的工频耐压，避免功率回路与信号回路之间出现爬电击穿问题。基座与金属外壳之间采用卡扣加过盈配合的固定方式，装配后无松动间隙，可承受至少500次以上的反复插拔而不出现基座移位。从安装边界尺寸来看，这款连接器的法兰宽度与高度完全符合标准D-sub 2W2规格的安装尺寸，法兰厚度1.2mm，安装后连接器主体突出面板后侧的长度控制在18mm以内，适配板厚1.5mm到3mm之间的设备面板安装，不会因为连接器后侧长度过长挤占设备内部的布线空间。在实际结构设计选型时，需要注意配套的插头端需采用对应规格的大电流D-sub公头，接线时功率端子的导线线径需匹配载流要求，信号端子可采用22AWG到26AWG之间的信号导线，焊接时焊锡温度不可超过260摄氏度，焊接时间控制在3秒以内，避免高温损坏内部的绝缘基座与端子镀层。这类集成式电源连接器相比分离式接口，在紧凑化的工业设备设计中具备明显的空间优势，尤其适合对面板接口密度有较高要求的紧凑型工控机、嵌入式工业电源、通讯基站设备等场景使用，其标准化的安装尺寸也能降低结构设计时的选型适配工作量，提升整机结构的通用化程度。
