超小型高压电源模块结构设计

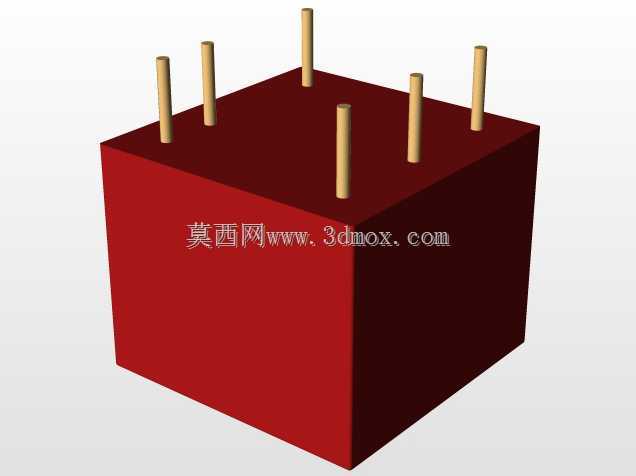

　　在空间受限的高压供电场景中，常规高压电源模块往往受限于体积尺寸无法适配紧凑的设备内部安装空间，这类超小型高压电源的结构设计核心就是在保证绝缘性能与引脚连接可靠性的前提下，最大限度压缩整体占用空间。从结构形态来看，该模块采用立方体灌封结构，主体为绝缘封装壳体，六根引出引脚垂直分布于顶面，引脚排布遵循标准电气间距要求，既避免高压引脚之间出现爬电风险，也适配常规PCB板的通孔焊接安装工艺，安装时只需将引脚对应插入PCB预留焊孔完成波峰焊即可，不需要额外设计固定支架，大幅简化了终端设备的组装工序。这类模块的实际应用覆盖多个细分领域，在便携式检测仪器中，它可以为光电倍增管、电离式传感器提供稳定的高压偏置，不需要额外设计独立的高压发生电路，

　　有效缩小手持检测设备的整体体积；在小型静电发生装置里，它可以直接集成在静电喷头、静电吸附组件的邻近位置，缩短高压传输路径，减少高压线缆带来的绝缘隐患与信号衰减；在航天航空配套的小型载荷设备中，这类小体积高压模块可以适配载荷舱内紧张的安装空间，在振动、温度交变的工况下保持供电稳定性。设计过程中，封装壳体的尺寸边界经过多轮迭代，立方体的边长控制在适配SMT产线通用吸嘴拾取的范围内，顶面引脚的伸出长度兼顾焊接时的焊锡爬升高度与引脚机械强度，避免安装过程中引脚出现弯折变形。壳体采用的绝缘灌封材料具备高介电强度，内部的升压绕组、整流元件完全被灌封料包裹，既可以隔绝外界潮气、粉尘对内部电路的侵蚀，

　　也能避免内部高压元件与外部金属结构件直接接触引发放电故障。引脚的排布位置避开了壳体的棱角区域，焊接后引脚与壳体边缘留有足够的安全距离，即使在PCB板存在轻微形变的情况下，也不会出现引脚根部与壳体开裂的问题。不同于开放式的高压电源设计，这种全灌封的立方体结构不需要额外设计屏蔽外壳，封装材料本身就具备一定的电磁屏蔽效果，可以减少高压开关过程中产生的电磁干扰对周边敏感器件的影响。在安装边界设计上，模块底部为平整平面，贴装时可以与PCB表面完全贴合，不需要预留底部散热间隙，模块自身的功耗较低，工作时产生的热量可以通过引脚与封装壳体直接传导到PCB板上完成散热，不需要额外加装散热片，进一步压缩了安装所需的空间尺寸。对于结构设计人员来说，

　　在选用这类模块进行整机布局时，只需要在PCB上预留对应尺寸的禁布区，保证模块周边没有金属件贴近高压引脚即可，不需要额外做复杂的绝缘防护设计，能够有效缩短整机的研发周期。在三维建模过程中，需要准确还原引脚的直径、伸出长度、相对位置公差，以及封装壳体的外形尺寸公差，避免在PCB Layout阶段出现引脚与焊盘对位偏差，或者模块与周边结构件出现干涉的问题；同时建模时要标注清楚引脚的电气属性，区分高压输出引脚与低压供电引脚，方便后续做安规间距校验。这类模块的结构设计没有多余的冗余结构，每一处尺寸都服务于小空间安装与高压绝缘的核心需求，立方体的外形也方便在设备内部做堆叠布局，在多通道高压供电的设备中，可以将多个模块紧密排布在同一块PCB上，不需要预留过多的间隔空间，大幅提升设备内部的空间利用率。
