TRB系列同轴式多芯连接器母插座结构

　　在测试测量设备、工业通讯链路、射频信号传输系统的布线环节里，面板固定式连接器的安装可靠性、信号屏蔽效能、装配便捷性，直接决定整套设备的信号传输稳定性与后期维护效率，这款TRB规格的双轴/三轴连接器插孔母座，正是针对非恒定厚度面板的穿装场景做了定向结构优化，区别于常规卡扣式或单螺母锁紧的连接器结构，它采用隔板配合前侧螺母焊杯的锁紧形式，能适配一定厚度区间内的设备面板，无需针对不同板厚单独定制连接基座，在多批次设备的板厚存在公差波动时，也能保证安装后无轴向窜动。从实际使用场景来看，这类三同轴连接器常被用于高精度测试仪器的信号输入输出端，比如示波器、信号源、工业传感信号采集设备的面板接口，需要同时实现内芯信号传输、中层屏蔽层接地、

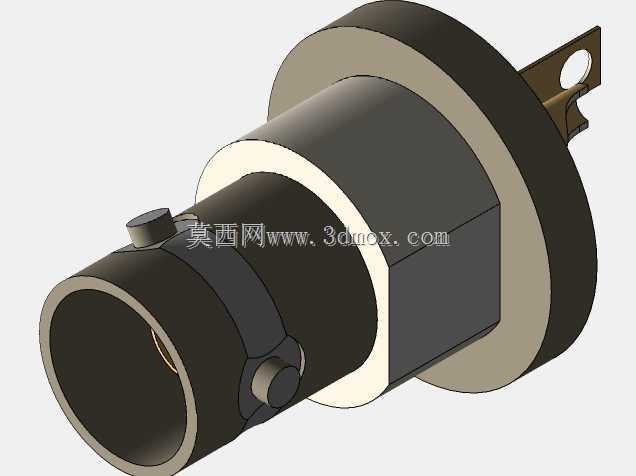

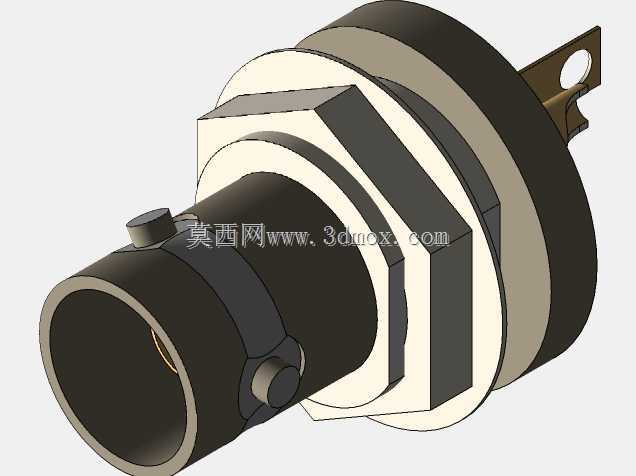

　　外层壳体二次屏蔽的三层导通结构，相比普通BNC连接器，它的抗干扰能力更强，能在车间复杂电磁环境下保证微弱电信号的传输不失真。从结构设计逻辑上看，这款母座的插接端采用标准TRB接口的内孔接触形式，接触件采用弹性插孔结构，插合时能和公头插针形成稳定的多点接触，降低接触电阻，避免信号传输过程中的阻抗不连续问题；壳体部分做了阶梯式轴肩设计，穿入面板安装孔时，后侧的六角轴肩能卡在面板背面，限制连接器的穿入深度，前侧通过螺纹配合锁紧螺母，把面板夹紧在轴肩与螺母之间，安装时不需要在面板背面预留扳手操作空间，仅从面板正面就能完成锁紧操作，大幅提升高密度面板上的装配效率。安装边界方面，这款母座的穿板轴径适配行业通用的标准面板开孔尺寸，

　　六角轴肩的对边尺寸做了限位设计，穿入面板后不会随螺母锁紧发生跟转，装配时不需要额外用工具固定壳体后侧，单人即可完成安装作业；尾部的焊杯结构针对导线焊接做了倒角导向，焊线时导线能顺利插入焊杯内孔，焊锡填充后能形成可靠的机械与电气连接，尾部的接地弹片结构能在插合时和公头壳体形成360度环形接触，保证屏蔽层的连续导通，避免电磁信号从连接缝隙处泄漏或侵入。在实际选型适配时，需要注意这款母座为同心式接触结构，内、中、外三层导体的同轴度公差控制在极小范围内，能保证高频信号传输时的特性阻抗稳定，不会因为导体偏心导致信号反射；壳体外侧的扁位结构除了防跟转之外，还能和面板上的防呆缺口配合，避免连接器安装方向错误，保证插合时的键位对齐。

　　不同于需要后部法兰固定的连接器，这种前锁紧穿板结构的安装占用面板后侧空间更小，在设备内部布线空间紧张的场景下，能给内部线束预留更多的走线路径，不会因为连接器后部的固定结构挤压线束导致线皮磨损；螺母锁紧后的接触面做了滚花处理，手动初步锁紧后再用工具稍加力矩就能达到可靠的锁紧效果，不会因为设备运输过程中的振动导致螺母松脱。接触件的绝缘支撑部分采用耐温绝缘材料，能满足焊接时的高温耐受要求，不会因为焊枪的高温导致绝缘件变形移位，保证三层导体之间的绝缘性能稳定；外层壳体采用金属切削加工成型，表面做了导电氧化处理，既保证壳体的导电连续性，也能提升壳体的抗锈蚀能力，在工业现场的温湿度环境下长期使用也不会出现接触电阻升高的问题。
