TEN15系列15瓦DC-DC电源模块结构设计

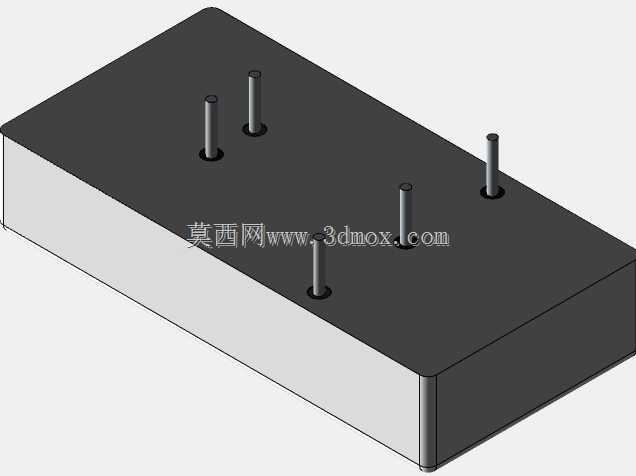

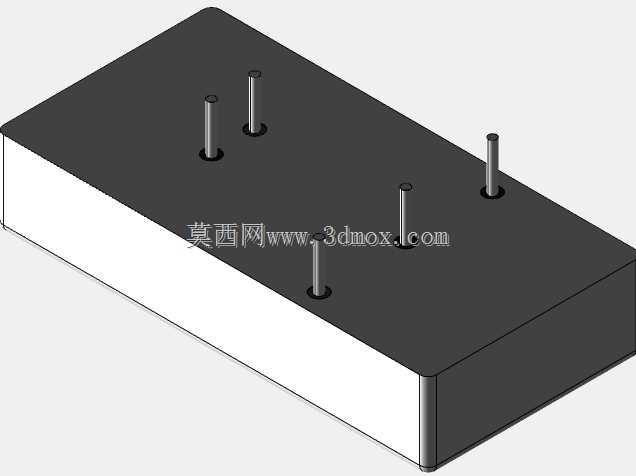

　　在工业控制板卡、分布式供电架构、车载低压电子系统的设计选型中，板载式DC-DC转换模块是绕不开的核心功率器件，这类器件承担着将母线直流电压转换为后端电路所需稳定直流电压的作用，直接决定了整套电子系统的供电稳定性与抗干扰能力。本次呈现的TEN15系列15瓦功率等级模块，采用行业通用的灌封封闭结构，整体为长方体塑封外壳，顶面为平整的黑色散热面，可直接贴合导热垫连接设备壳体辅助散热，侧面为白色阻燃塑封侧壁，所有引脚从顶面垂直引出，为标准直插式设计，适配常规2.54mm间距的PCB焊盘布局，安装时直接插入对应开孔完成波峰焊或手工焊接即可，无需额外固定结构。

　　从实际应用场景来看，这类15瓦功率等级的模块覆盖了绝大多数低功耗工业板卡的供电需求，比如PLC扩展模块、工业传感器信号调理板、车载通讯终端、小型伺服驱动的辅助供电回路，都可以采用该模块完成电压转换，相比分立元件搭建的转换电路，灌封模块的一致性更好，抗振动、抗潮湿能力更强，能在工业现场复杂的电磁环境下稳定工作，不需要设计人员额外搭建补偿、滤波、保护回路，能大幅缩短硬件开发周期。

　　设计层面，该模块的引脚布局采用对称式排布，五根引脚分别对应输入正、输入负、输出正、输出负以及调整端，引脚长度预留了足够的焊接余量，插入PCB后引脚露出焊盘的长度控制在1.5-2mm区间，既保证焊接可靠性，也不会出现引脚过长导致的相邻焊点短路风险。模块本体的高度控制在10mm左右，在板卡堆叠设计中不会占用过多垂直空间，对于内部空间紧凑的嵌入式设备而言，这个尺寸边界能很好适配机壳内部的安装间隙，不需要为避让模块额外调整其他元件的布局位置。

　　从结构设计的细节来看，模块外壳的边角做了小半径圆弧过渡，没有尖锐的直角结构，一方面是灌封工艺脱模的需求，另一方面也能避免安装过程中边角刮伤PCB表面的阻焊层或是相邻元件的绝缘层。顶面的散热面平整度控制在较高水平，当设备需要传导散热时，导热垫可以和顶面充分接触，不会因为表面凹凸出现空气间隙影响散热效率，在15瓦额定功率下，模块自身的发热可以通过顶面传导到设备壳体，配合自然对流就能满足全负载工况下的温升要求，不需要额外加装散热风扇，提升了整套系统的平均无故障时间。

　　在安装边界的考量上，设计这类模块的PCB封装时，需要在模块本体周边预留至少2mm的安全间距，一方面是满足电气绝缘的爬电距离要求，另一方面也给焊接、返修操作留出操作空间，避免烙铁头触碰周边元件。引脚的焊盘设计需要采用椭圆形加长焊盘，提升焊接的机械强度，因为这类模块在振动工况下，引脚承受的机械应力较大，加长焊盘能分散应力，避免长期振动后焊盘脱落或是引脚断裂。另外模块底部和PCB表面之间会自然形成微小间隙，灌封过程中溢出的少量密封胶不会堆积在模块底部挤压PCB，也不会影响焊盘的透锡效果。

　　对于三维建模从业者而言，搭建这类标准功率模块的模型时，核心要保证引脚位置、本体外形尺寸、安装高度的准确性，不需要还原模块内部的电路结构，因为结构设计阶段只需要确认模块和周边结构件、板卡元件的干涉情况，只要外部尺寸精准，就能满足结构评审、装配校验的需求。建模时可以将外壳、引脚分别作为独立零件，引脚的直径、伸出长度要严格匹配实物参数，避免出现封装尺寸错误导致的生产装配问题，尤其是在做整机数字化样机的时候，这类标准器件的模型精度直接影响到后续PCB布局、结构装配的校验效率，精准的模型能提前发现安装空间不足、引脚干涉等潜在问题，减少打样阶段的修改次数。

　　这类模块在实际选型替换时，同功率等级的不同品牌产品大多采用兼容的引脚布局与外形尺寸，因此该模型也可以作为同规格其他品牌模块的通用占位模型使用，在方案设计阶段不需要等待具体型号的规格书确认，就可以提前完成布局规划，等最终选型确定后再微调细节尺寸即可，能大幅提升方案设计的推进效率。在做热仿真分析时，模型的顶面散热面可以作为发热面设置对应的热流密度参数，模拟不同负载下的模块温升情况，辅助评估设备内部的散热设计是否满足要求，避免实际运行时出现模块过温保护的问题。
