TO-263五芯表面贴装功率半导体封装结构

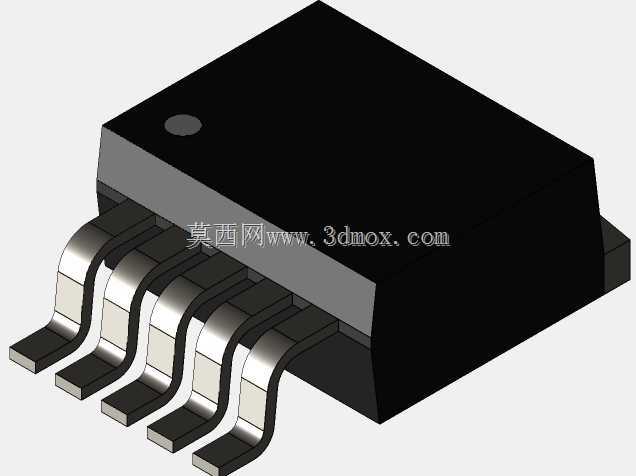

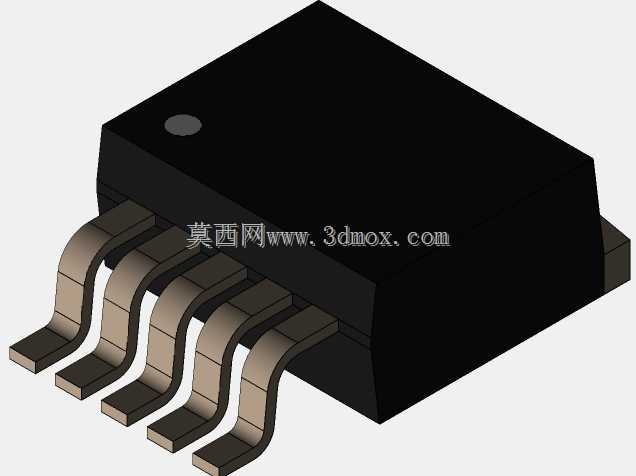

　　在工业电源、车载电控、消费类电子主板的功率回路设计中，表面贴装型功率器件的封装选型直接决定了整板的散热效率、生产良率与长期运行可靠性，本次呈现的五芯DDPAK即TO-263表贴封装结构，正是针对中大功率半导体器件的板级安装需求完成的三维结构还原。从实际工程应用场景来看，这类封装广泛覆盖低压差线性稳压器、大电流MOS管、肖特基整流二极管、半桥驱动芯片等功率类半导体的承载需求，在开关电源次级整流、电机驱动桥臂、车载DC-DC转换模块、工业PLC输出端口驱动等场景中，是板级功率回路里最常见的封装形态之一，相比传统直插TO-220封装，它无需在PCB上开引脚过孔，可完全适配SMT回流焊全自动化生产流程，能大幅降低波峰焊工序的人工插装成本，同时避免直插引脚过孔带来的板间信号串扰、散热路径断层问题。

　　从设计思路层面拆解，该封装的结构设计始终围绕散热效率、安装可靠性、引脚应力释放三个核心工程目标展开。首先是散热路径的规划，封装本体采用黑色高导热环氧塑封料包裹内部芯片框架，芯片背面直接贴合外露的金属散热焊盘，焊接时该焊盘与PCB表面的大面积铺铜直接熔接，可将芯片工作产生的热量直接传导至PCB铜箔完成散热，无需额外加装绝缘垫片与散热片即可实现10W级功耗的自然散热，若在PCB对应位置布置过孔阵列连接内层铺铜，散热能力还可进一步提升40%以上，这一设计刚好匹配中小功率设备无额外散热组件的紧凑布局需求。其次是引脚的结构设计，五根引脚并非平直引出，而是在靠近封装本体的位置做了阶梯式弯折，形成了类似“Z”形的应力缓冲结构，这一细节设计是为了抵消SMT焊接过程中PCB与封装金属引脚热膨胀系数不匹配带来的拉扯应力，避免温度循环测试中出现引脚脱焊、焊点开裂的问题，同时弯折后的引脚焊接面与PCB焊盘完全平行，可保证印刷锡膏的厚度均匀性，大幅降低虚焊、立碑等SMT生产不良率。

　　在外形尺寸与安装边界层面，该封装的本体长宽尺寸严格遵循JEDEC TO-263标准的公差要求，本体高度控制在4.5mm以内，可适配绝大多数板卡的元器件高度限制，不管是紧凑的消费类电源适配器内部，还是工业控制板的标准元器件间距布局，都不会出现与周边电容、电感、接插件的结构干涉。引脚的中心间距为1.27mm，符合标准SMT焊盘设计规范，设计PCB封装时无需额外调整引脚间距，可直接调用标准焊盘库完成布局；外露散热焊盘的尺寸比本体底面单边内缩0.2mm，可避免焊接时锡膏溢出导致的引脚与散热盘短路问题。另外封装本体顶面的圆形定位标记，是生产过程中的视觉识别点，可配合SMT贴片机的视觉相机完成封装的极性识别与角度校正，避免贴装时引脚方向反向导致的电路短路问题，同时也可作为人工返修时的极性判断标识，降低维修时的装反风险。

　　从实际选型的适配性来看，该封装兼容KC与NDH两类常见的表贴安装规范，不管是采用无铅回流焊的有铅工艺焊接，还是当前主流的无铅高温回流焊工艺，封装的塑封料耐温等级都能满足峰值260℃的焊接温度要求，不会出现塑封体起泡、引脚氧化的问题。在结构建模的细节还原上，引脚的弯折弧度、塑封体的拔模斜度、散热盘的表面粗糙度、定位标记的凹陷深度都完全对标实物封装的尺寸公差，可直接用于PCB板级的3D布局干涉检查，也可用于自动化贴片机的吸嘴选型、钢网开孔设计的参考验证，帮助结构工程师在设计阶段就提前规避元器件与外壳、散热片、加固件的空间冲突，减少打样后的结构修改次数。
