D-sub电源连接器带法兰安装结构设计

　　这款D-sub结构的电源连接器，是工业电气连接场景里常用的混装大电流接插部件，日常在工控机柜、通讯基站设备、测试仪器、工业电源模块的对外供电接口上都能见到这类结构的身影，它和普通信号类D-sub连接器的核心差异，在于集成了大电流载流的功率接触件，能在传输控制信号的同时，完成直流或低频交流电源的回路连通，不用在设备面板上额外开设独立的电源接口，能有效压缩面板安装空间，简化设备对外接口的布局设计。

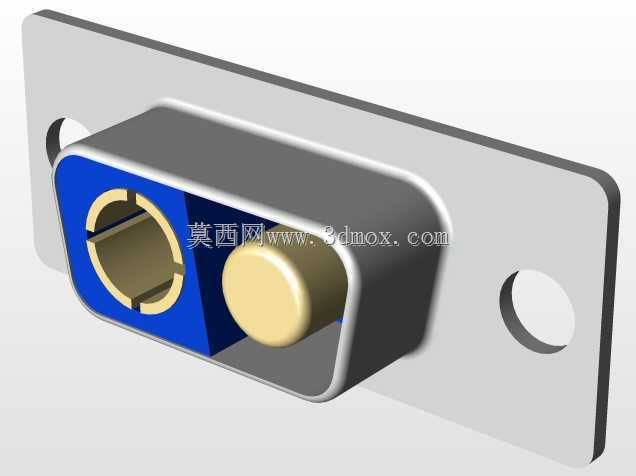

　　从实际使用的工况来看，这类连接器常被用在需要频繁插拔维护的设备侧，比如模块化设计的工控机插箱、可快速更换的功能板卡组件、外置式工业电源模块的输入端，它的法兰安装结构是专门为面板固定设计的，安装法兰上的两个对称通孔，适配标准M3规格的面板固定螺丝，安装时法兰面完全贴合设备面板内侧，从面板外侧拧入固定螺丝就能完成连接器的基座固定，安装孔的中心距遵循常规D-sub混装连接器的通用安装尺寸，和同规格的行业通用产品安装边界完全兼容，不需要在面板上重新设计非标开孔，能直接替换同规格的其他同类型连接器，降低设备改型的设计成本。

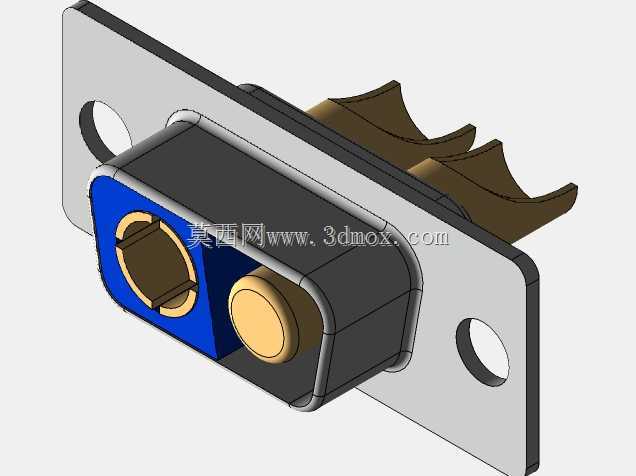

　　接触件的布局上，这款模型里的结构采用1路大电流功率接触件搭配多路信号接触件的组合，功率接触件的接触端采用冠簧式接触结构，接触电阻低，载流能力强，能满足常规10A到20A级别的直流电源传输需求，信号接触件则适配常规的0.5A以内的控制信号传输，接触件尾部采用焊杯结构，方便生产装配时和设备内部的导线直接焊接，部分同结构的衍生型号尾部也会适配压接式接触件，方便不同线束加工工艺的需求。连接器的外壳采用锌合金压铸成型，表面做镀镍处理，具备一定的电磁屏蔽能力，能减少外部电磁干扰对内部信号传输的影响，同时金属外壳的结构强度高，能承受日常插拔时的外力冲击，不容易出现外壳开裂的问题。

　　设计层面上，这款连接器的绝缘基座采用耐高温的工程塑料注塑成型，接触件和绝缘基座之间采用过盈压装的方式固定，能保证接触件在插拔受力时不会出现移位，绝缘基座的外形和金属外壳的内腔完全贴合，装配后没有多余的旷量，法兰和外壳之间采用一体化压铸成型的结构，相比拼接式的法兰结构，安装强度更高，长期使用不会出现法兰松动的问题。接口端的蓝色标识圈是大电流功率接触件的极性标识，能避免装配和使用时出现电源极性接反的问题，降低生产装配的出错概率。

　　从安装边界来看，这款连接器的面板开孔尺寸遵循标准D-sub 3W3规格的开孔要求，法兰的外轮廓尺寸比开孔尺寸大2mm左右，能完全遮盖面板开孔的边缘，避免面板开孔的毛刺外露，同时法兰和面板之间可以加装导电橡胶密封圈，在有防尘防水要求的场景下，能提升接口部位的防护等级。连接器插合后的对插深度控制在15mm以内，不会占用设备内部过多的布线空间，尾部的导线焊接区域预留了足够的操作空间，方便线束加工时的焊接操作，不会出现焊杯距离外壳过近导致焊接操作困难的问题。

　　在实际选型应用时，这类混装D-sub电源连接器要根据实际传输的电流大小选择适配线径的焊接导线，功率接触件的焊杯内径适配14AWG到18AWG的导线，信号接触件适配22AWG到26AWG的导线，焊接时要控制焊接温度和时间，避免高温烫伤绝缘基座导致接触件松动。日常维护时，要定期检查接触件的表面氧化情况，如果出现接触电阻升高的问题，可以使用专用的接插件清洁剂清洁接触表面，保证连接的可靠性。这类连接器的插拔寿命一般在500次以上，能满足大多数工业设备全生命周期内的维护插拔需求，不需要频繁更换连接器基座。
