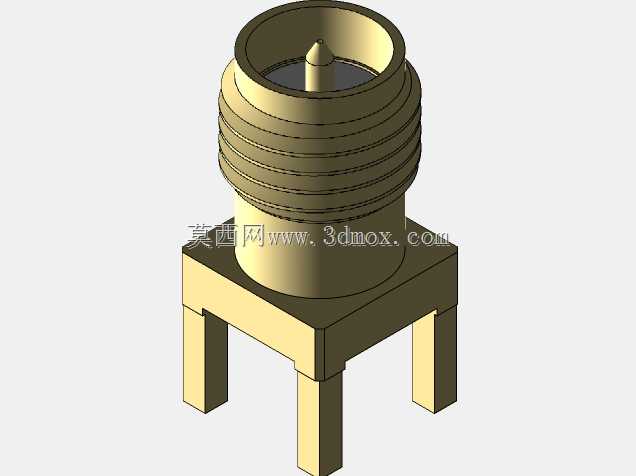

50欧姆通孔焊板SMA母座连接器结构

这款板端SMA母座连接器是射频信号传输链路里的核心互联元件，主要应用在射频通信模块、微波测试设备、无线基站前端、工控射频传感单元、高频信号采集电路板等场景中，承担射频信号的板端接驳功能，实现同轴线缆与PCB电路板之间的低损耗信号导通，保障高频信号在传输过程中的阻抗连续性，减少信号反射与驻波干扰。从实际使用场景来看，这类连接器常被布置在PCB板的边缘位置，作为外部射频线缆接入设备内部电路的接口端，既需要满足日常插拔的机械强度要求，也要保证在50欧姆阻抗匹配体系下，从DC到数GHz频段内的信号传输稳定性，避免出现信号衰减过大、插拔接触不良、焊接后引脚松脱等实际工程问题。产品功能特性上，该款为通孔焊料安装的母座结构，内部采用插针式内导体设计，外部带有标准SMA接口的外螺纹锁紧结构，与公头连接器对接时可通过螺纹旋合实现牢固连接，抗振动冲击能力强，适合在有一定机械扰动的工业设备环境中使用；内部介质支撑结构保证内导体与外导体之间的同轴度，维持稳定的50欧姆特性阻抗，外导体采用全封闭金属结构，具备良好的电磁屏蔽效果，可减少外界电磁干扰对内部传输信号的影响，同时避免内部高频信号向外辐射产生电磁泄漏。设计思路层面，这款连接器的结构完全围绕板端焊接安装与射频传输需求展开，底部四个直插式引脚分别对应信号与接地回路，引脚长度与直径适配常规PCB板的通孔安装工艺，焊接时焊料可通过通孔充分浸润引脚与焊盘，形成牢固的电气与机械连接；主体上部的外螺纹段尺寸严格遵循SMA接口标准规范，保证与各类标准SMA公头的互换性，中部的法兰结构在安装时可贴合PCB板面，起到定位支撑作用，避免焊接时连接器歪斜偏移，上部的内孔与内导体的同轴度公差控制在极小范围内，保证公头插入后内导体与插孔的可靠接触，减少接触电阻带来的信号损耗。外形尺寸与安装边界上，该连接器整体为同轴圆柱加底部方形安装座的结构，上部螺纹段外径适配标准SMA连接尺寸，方形安装座的边长与引脚间距匹配常规射频PCB的封装尺寸，引脚伸出长度满足波峰焊或手工焊的工艺要求，安装后连接器在PCB板上方的突出高度适配多数设备外壳的接口开孔位置，不会出现与外壳结构干涉的问题，底部引脚的排布间距预留了足够的焊盘布线空间，方便PCB Layout时进行阻抗控制走线与接地铺铜设计，整体安装边界紧凑，可在高密度排布的射频电路板上使用，不会占用过多板上空间。
