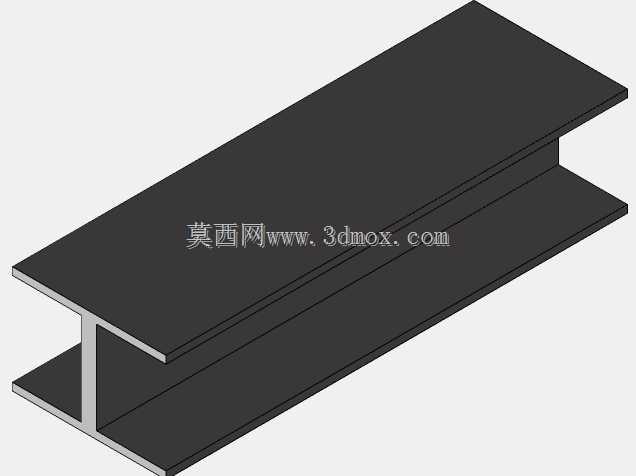

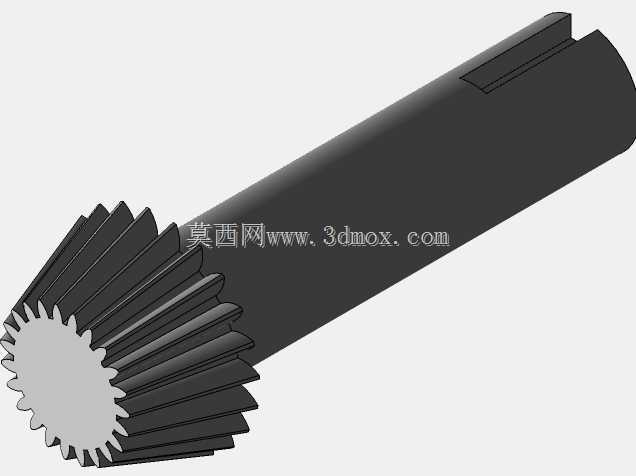

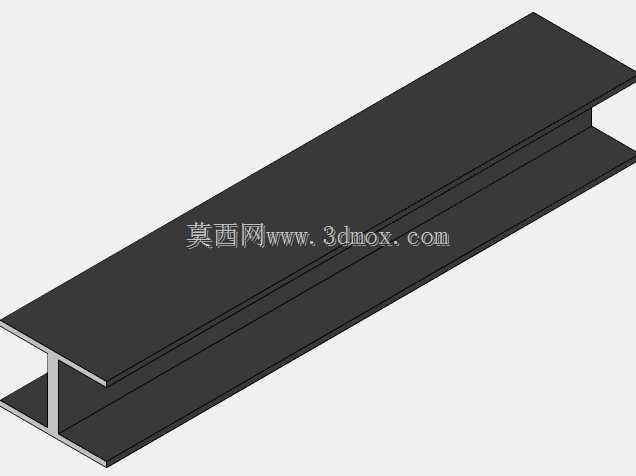

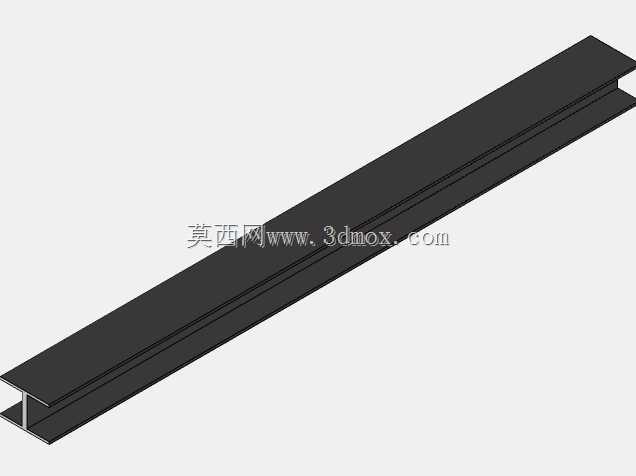

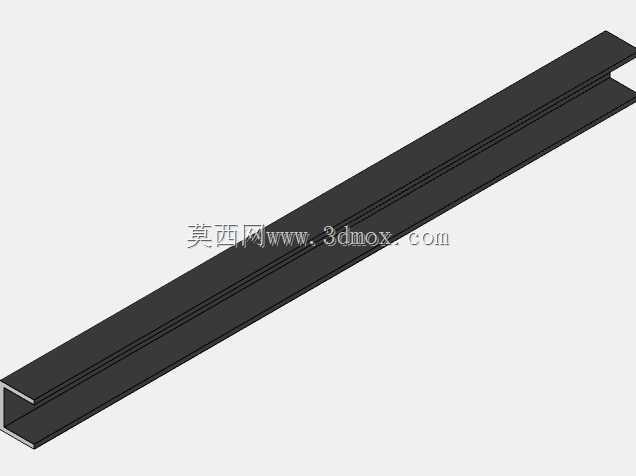

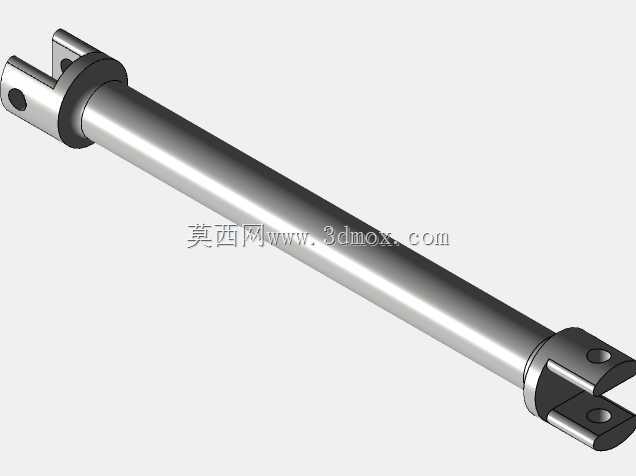

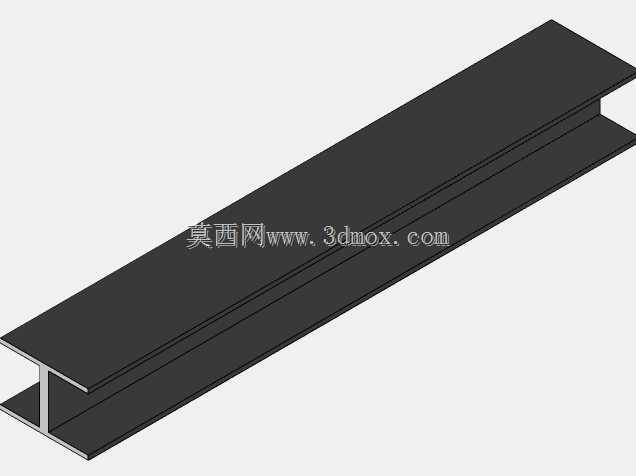

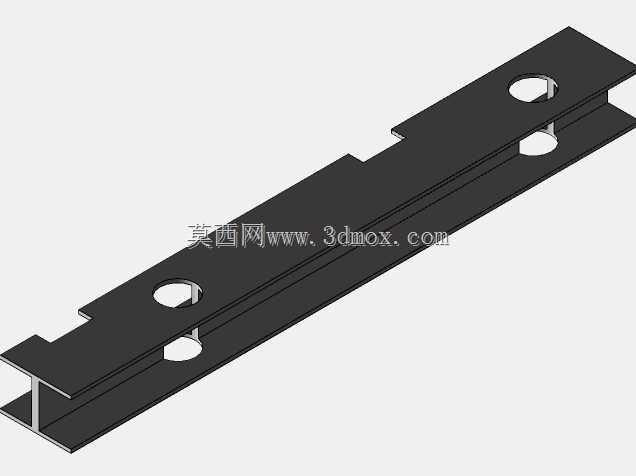

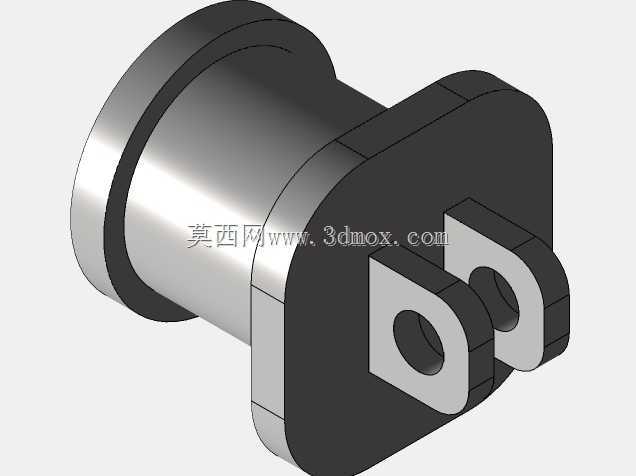

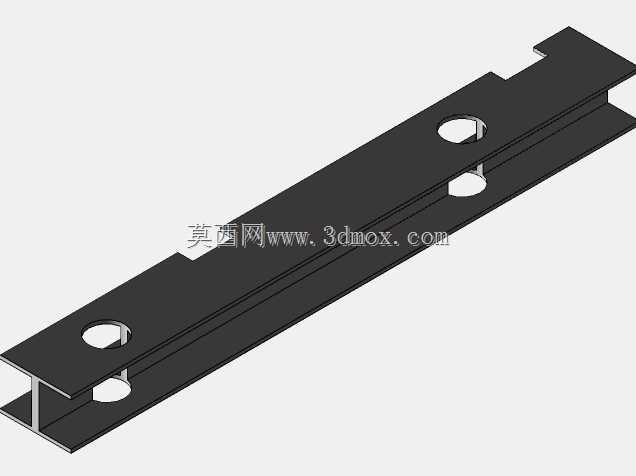

机床钻孔加工专用定位夹紧工装结构

　　在常规金属切削加工场景里，钻削工序的精度一致性一直是批量生产环节的管控重点，这套钻孔配套工装的核心作用，就是在立式钻床、摇臂钻床的加工工位上，完成待加工工件的快速定位与可靠夹紧，避免人工手持工件或简易压板装夹带来的孔位偏移、工件振颤问题，尤其适配中小尺寸板类、轴套类零件的径向孔、端面孔批量加工场景。从结构设计逻辑来看，这套工装没有采用复杂的气动或液压夹紧单元，而是以纯机械结构实现装夹功能，主体依托标准化的夹具体底板作为安装基准，底板上预留了与机床工作台T型槽匹配的安装腰型孔，可适配不同型号钻床的工作台安装孔距，安装时只需通过T型螺栓将底板固定在机床工作台上，找正钻套中心与主轴轴线的同轴度后即可完成工装的工位固定，

　　不需要额外制作过渡连接盘，大幅压缩了工装的现场调试周期。工装的定位模块采用了固定V型块与可调定位销组合的形式，针对轴类零件可通过V型块完成外圆面的径向定位，限制工件四个自由度，端面的可调定位销则根据工件的轴向加工尺寸调整伸出长度，完成轴向位置的限定；针对板类零件，可更换定位块组件，以工件的工艺基准边作为定位面，配合侧面的螺旋夹紧机构完成侧向顶紧，一套工装可覆盖多种外形工件的装夹需求，不需要频繁更换整套工装主体，只需要调整定位元件的位置或更换少量适配配件即可切换加工品类。夹紧单元采用了螺旋压板与快速夹钳结合的结构，在工件的主要受力点设置可调整高度的压板，压板的压紧面贴有防滑铜垫，避免夹紧力过大在工件表面留下压痕，

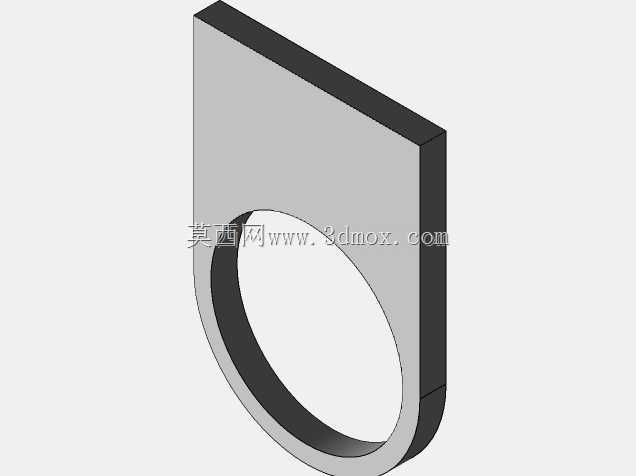

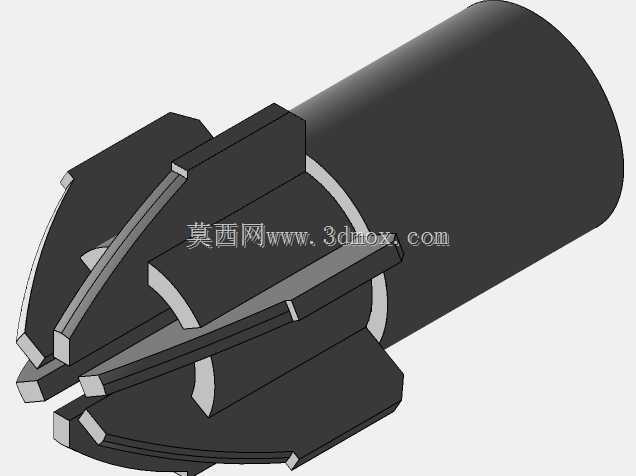

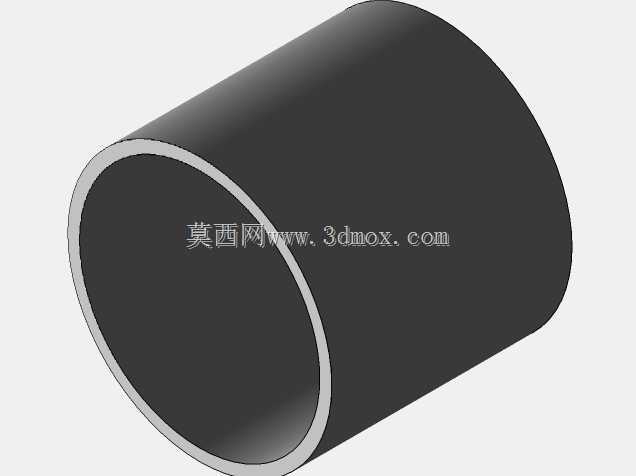

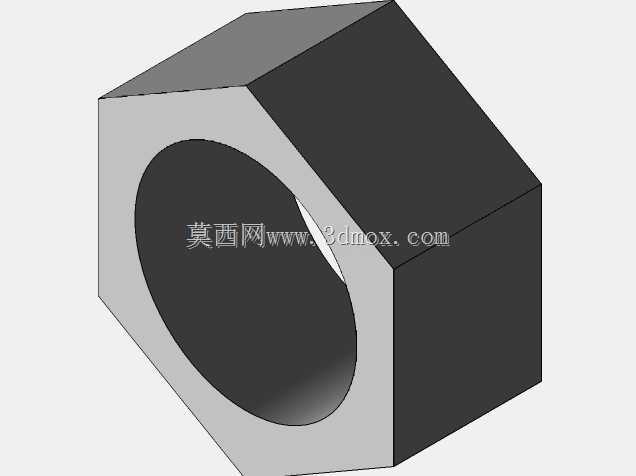

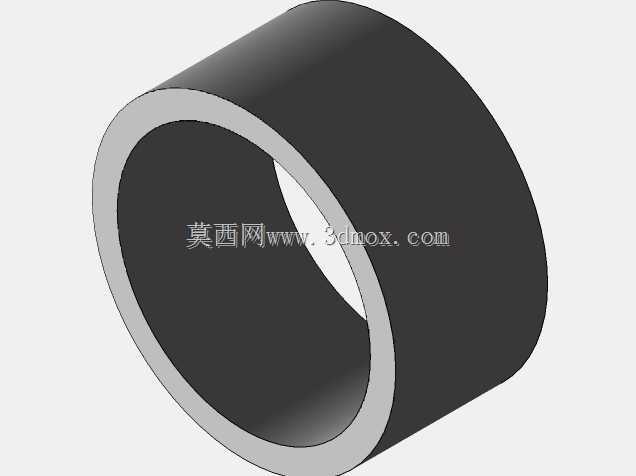

　　同时铜垫的摩擦系数更高，可在更小的夹紧力下实现足够的防转摩擦力，减少工件的装夹变形；对于需要快速装卸的批量加工场景，工装侧面设置的水平式快速夹钳可在工件定位完成后一秒完成夹紧动作，不需要反复拧动压紧螺栓，能将单工件的装夹辅助时间压缩到十秒以内，大幅提升批量加工的生产效率。钻套模块是这套工装保证孔位精度的核心部件，钻套采用快换式结构设计，根据不同的加工钻头直径可快速更换对应内径的钻套，钻套与钻模板的配合采用H7/h6的间隙配合，既保证钻套的定位精度，又能在钻头磨损更换、钻套内径磨损时快速完成配件更换；钻模板的高度可根据工件的加工高度进行调整，通过立柱上的锁紧螺母固定高度位置，保证钻头切入工件时钻套能起到良好的导向作用，

　　避免钻头刚接触工件时发生偏移，尤其在加工深孔或斜孔时，钻套的导向作用能将孔位的位置度误差控制在0.1mm以内，远高于自由划线钻孔的精度水平。从安装边界尺寸来看，这套工装的主体底板长宽尺寸控制在300mm×200mm范围内，整体高度可在150mm到300mm之间调整，可适配大多数中小型立式钻床的工作台行程范围，不会出现工装尺寸过大超出工作台安装范围、或者高度过高导致主轴行程不足的问题；工装的所有活动部件都做了发黑防锈处理，定位面和夹紧面的加工粗糙度控制在Ra1.6以下，保证长期使用后的定位精度不会因为部件锈蚀、磨损出现大幅衰减，日常维护只需要定期在螺旋副、滑动配合面加注少量润滑油即可，不需要复杂的保养流程。在实际生产应用中，这类工装常被用于机械加工车间的中小零件批量钻削工序，比如法兰盘的连接孔加工、轴类零件的销钉孔加工、小型支架类零件的安装孔加工等场景，相比通用的机用平口钳，这套工装的定位针对性更强，不需要每次装夹都进行划线找正，能大幅降低操作工人的技能要求，即使是新入职的操作工人，也能借助工装的定位结构快速装夹出合格的工件，减少因为装夹找正失误带来的废品率。同时工装的所有零部件都采用标准化的机械加工零件制作，夹具体采用45号钢调质处理，关键受力部件经过淬火处理提升耐磨性，长期使用后如果出现部件磨损，可直接采购标准配件进行更换，不需要整套报废重做，能有效降低生产环节的工装投入成本。
