电火花加工用异形铜公放电结构

　　这套电极结构主要服务于模具型腔的电火花放电加工场景，在注塑模、压铸模的深腔、异形拐角、刀具无法企及的清角加工环节应用极为广泛，是模具制造工序里不可或缺的加工工装。日常加工中，遇到铣削加工后残留的内R角、窄槽侧壁、深腔底部的异形轮廓，常规切削刀具要么因为长径比不足产生颤纹，要么根本无法伸到加工位置，这时候就需要定制对应形状的电极，通过脉冲放电蚀除金属来完成最终的轮廓成型。

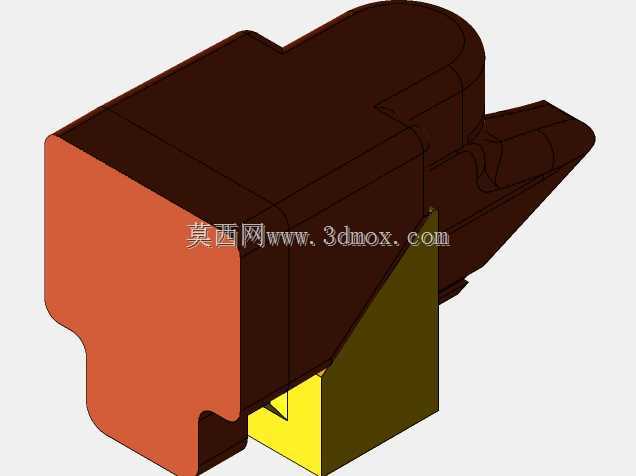

　　从结构设计来看，这套电极做了明确的功能分区，橙红色区域是电极的装夹基准位，这个位置的外形做了对称的定位切边，装夹到EDM机床的电极夹头时，可以直接靠切边完成周向定位，不需要额外打表找正周向角度，能大幅减少上机装夹的辅助时间。装夹位的端面和侧面都预留了足够的夹持余量，夹头锁紧时不会碰到下方的放电工作区域，避免装夹应力导致电极变形。深棕色的主体部分是放电加工的核心成型区，这个区域的轮廓完全和待加工的模具型腔区域做了反向等距偏移，偏移量就是放电加工的火花位，粗加工电极的火花位一般留0.2-0.3mm，精加工电极留0.05-0.1mm，设计时已经根据加工工序的放电参数匹配了对应的偏移量，不需要操作人员二次修整。侧面延伸的橄榄黄色斜向支撑结构，是为了解决长悬臂电极的刚性问题，电极的放电区域如果悬伸过长，放电过程中受冲油冲击力和脉冲作用力容易产生位移，导致加工轮廓超差，这个斜撑直接连接装夹基准和放电端的根部，在不碰伤模具型腔非加工面的前提下，最大化提升了电极的整体刚性，减少加工过程中的振纹和变形。底部的黄色凸起结构是对应模具型腔里的窄槽特征，这个位置的宽度较窄，如果和主体电极做成一体，加工电极本身的时候就容易出现刀具断刀的问题，设计时将这个窄槽特征和主体做了分体拼接的结构，单独加工小尺寸的窄槽电极后再装配到主体的定位槽里，既降低了电极本身的加工难度，也方便后续窄槽电极损耗后单独更换，不需要重新制作整支电极，能有效减少铜材损耗和电极加工工时。

　　从安装边界来看，装夹基准位的截面尺寸匹配常用的EROWA、3R快速定位夹头的装夹范围，不需要额外制作过渡夹套就可以直接上机使用。电极的总长度控制在常用EDM机床的Z轴行程安全范围内，加工深度最深可以覆盖120mm的深腔结构，不会出现Z轴超程的问题。斜撑结构的外轮廓做了1.5mm的安全避空，放电进给时，斜撑和模具型腔的非加工面始终保持2mm以上的安全距离，不会发生误放电碰伤模具本体的情况。侧面延伸的成型部分的轮廓做了顺滑的圆角过渡，没有尖锐的棱边，一方面减少电极本身加工时的应力集中，避免电极在搬运、装夹过程中崩边，另一方面也能让放电加工时的冲油更顺畅，电蚀产生的金属碎屑可以顺着圆角斜面被冲油带走，不会积在放电间隙里导致二次放电，影响型腔的表面粗糙度。

　　实际使用过程中，这套电极可以先完成主体大面的粗放电加工，留足精加工余量后，再更换精加工电极完成最终轮廓的成型，底部的窄槽特征因为拼接结构的定位精度控制在0.01mm以内，和主体轮廓的接刀痕可以控制在0.02mm以内，不需要后续人工抛光处理接刀位置。针对不同的加工材质，比如淬硬钢、硬质合金模具材料，只需要调整对应的电参数，不需要修改电极的外形结构，适配性较强。在多型腔模具的加工中，这套电极的装夹基准可以配合快速定位夹具实现重复装夹，重复定位精度控制在0.005mm以内，不需要每次上机都重新分中找正，能大幅提升多型腔加工的效率，减少重复操作带来的人为误差。
