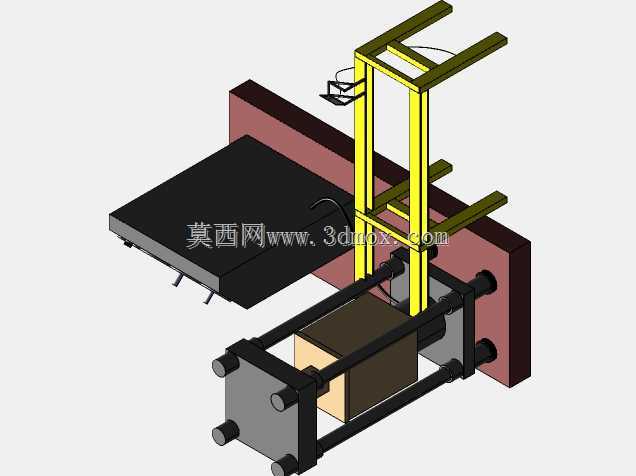

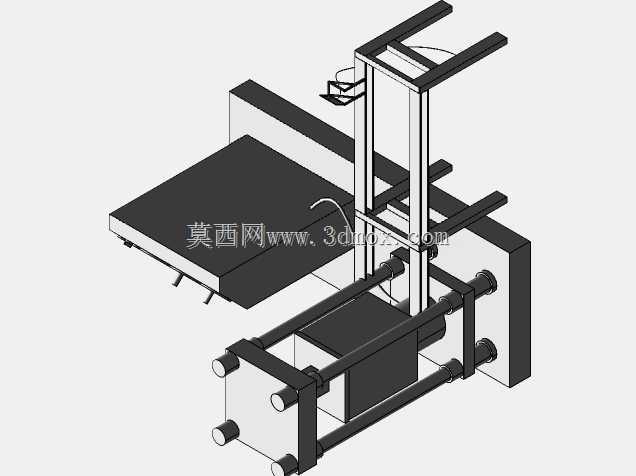

这套负载试验装置主要面向工业零部件、小型总成件的静动态负载性能验证场景,常见于五金制品、汽配零件、小型结构件的出厂检测与实验室研发测试环节,可模拟不同方向的恒定载荷施加过程,采集被测件在负载作用下的形变、位移、结构强度相关数据,为产品结构优化、可靠性验证提供实测支撑。从结构布局来看,装置采用立式门架搭配卧式加载单元的组合设计,后侧的立式门架采用双立柱加多层横梁的框架结构,立柱选用矩形截面型材焊接成型,横梁可根据被测件的高度调整安装位置,适配不同尺寸规格的被测对象安装需求,门架后侧通过安装板与墙面或固定基座刚性连接,避免加载过程中机架出现倾覆或过量形变,影响测试数据准确性。卧式加载单元布置在门架前侧下方,采用框架式导向结构,
加载执行端通过直线导轨副实现水平方向的平稳位移,加载动力单元内置在框架内部,可输出稳定的水平方向推拉力,加载端配备快换式夹具接口,可根据被测件的装夹需求更换平压头、夹持头、仿形定位头等不同工装,满足不同类型零件的加载测试要求。装置上部预留了传感器安装位,可加装位移传感器、力值传感器,实时采集加载过程中的力值变化与被测件的形变量,传感器走线通过门架立柱内侧的走线槽规整布置,避免线缆干涉运动部件。被测件放置区域设置在门架中部的水平承载平台上,平台表面加工有均匀分布的T型槽,方便通过T型螺栓快速固定被测件的定位夹具,平台下方设置有加强筋结构,保证平台在大负载作用下的平面度,避免平台形变带来的测试误差。从安装边界来看,
整套装置后侧需要预留不小于150mm的安装操作空间,用于固定后侧安装板与布置走线,前侧需要预留不小于800mm的操作空间,方便操作人员上下料、更换夹具与调整测试参数,左右两侧各预留300mm的维护空间,方便后期对加载单元、导轨副进行润滑维护与部件更换。设计过程中优先考虑了机架的刚性表现,所有受力焊缝均采用满焊工艺,焊后进行去应力退火处理,避免长期使用后机架出现焊接应力释放导致的精度偏移,加载单元的导向副选用预压式直线导轨,消除传动间隙,保证加载力的施加方向精度,避免侧向分力影响测试结果。在实际使用场景中,这套装置可完成零部件的静态承压测试、循环负载疲劳测试、极限负载破坏测试等不同类型的试验项目,相比传统的配重块加载方式,
这套装置的加载力值调整更便捷,力值控制精度更高,可通过参数设置实现不同梯度的力值加载,适配不同测试标准的要求。装置的操作高度设置符合人体工程学要求,承载平台距离地面高度约850mm,操作人员站立状态下即可完成被测件的装夹与拆卸,不需要过度弯腰或抬手,降低长时间操作的疲劳感。门架上部的横梁除了用于安装上部辅助测试组件,还可加装安全防护挂点,配合安全绳或防护网使用,避免极端测试情况下被测件碎裂弹出造成安全隐患。整套装置的结构模块化程度较高,立式门架、卧式加载单元、承载平台三个模块可单独拆分运输,现场安装时仅需要通过螺栓连接即可完成组装,不需要现场进行焊接作业,降低现场安装的难度与周期。
