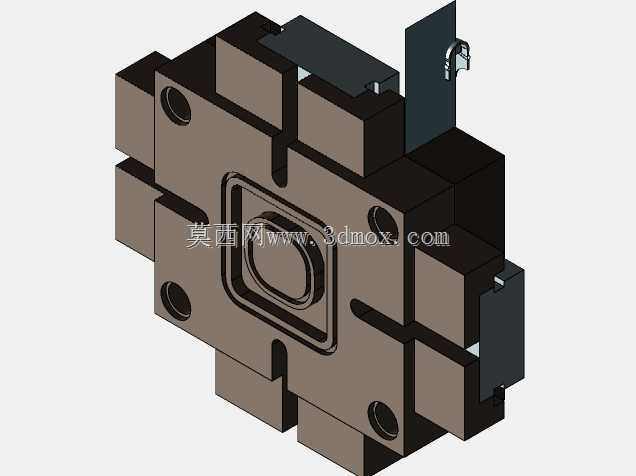

双向塑料零件全自动注塑模具结构

　　这套模具针对带双向倒扣特征的小型塑料结构件开发，核心服务于消费电子、汽车内饰小尺寸结构件的批量注塑生产场景，适配卧式注塑机的标准安装接口，可直接匹配常规120吨锁模力规格的注塑设备，无需额外改装机台固定板。从实际生产逻辑出发，整套结构采用模架标准化搭配定制型芯型腔的设计思路，模架选用标准龙记模胚规格，长宽方向安装孔位完全适配行业通用机台T型槽间距，上下模合模导向依靠四角的精密导柱导套完成，导套设置储油槽结构，长期生产无需频繁加注润滑脂即可保证合模精度，避免长期往复运动出现的导柱拉伤问题。

　　针对零件双向侧凹的脱模需求，模具在前后模四个方向均设置了滑块抽芯机构，每个滑块采用斜导柱驱动结构，斜导柱倾斜角度控制在18度，兼顾抽芯行程与开模动作的顺畅性，避免角度过大导致的开模阻力激增、斜导柱断裂风险；滑块尾部设置弹簧预压定位装置，开模状态下滑块可稳定停留在抽芯终点位置，不会因自重滑移导致合模时撞坏型芯。浇注系统采用侧浇口进料，浇口位置设置在零件非外观面的侧壁处，浇口截面尺寸经过模流分析验证，可保证型腔内塑料熔体填充时流动前沿均匀推进，避免出现困气、熔接痕强度不足的问题，流道采用梯形截面设计，凝料脱模顺畅，可配合全自动注塑机的料头抓取装置实现自动脱落，无需人工修剪料头。

　　冷却系统围绕型芯型腔做随形布局，在距离成型面12毫米的位置排布直径8毫米的冷却水道，水道接口采用标准PT1/4管螺纹，可直接对接工厂现有冷却水循环系统，通过控制冷却水流量将成型周期内的模具温度稳定在40-60摄氏度区间，避免零件冷却不均导致的翘曲变形，同时将单模成型周期压缩至25秒以内，满足大批量生产的节拍要求。顶出系统采用顶针+顶板组合顶出结构，顶针排布位置避开零件薄壁区域与外观面，顶出行程设置为15毫米，可保证零件完全脱离型芯表面，顶出板设置复位杆与弹簧复位结构，合模时可通过复位杆推动顶出板精准回位，避免顶针突出分型面导致的压模事故。

　　整套模具的分型面设计围绕零件最大轮廓线做阶梯式贴合，分型面周边设置连续的密封胶条槽，可适配成型加纤塑料时的排气需求，同时避免飞边产生；所有成型零件均采用S136模具钢制作，经过淬火处理后硬度达到HRC48-52，表面抛光至镜面级别，既保证零件成型后的表面光洁度，也可提升模具使用寿命，正常维护状态下可完成30万模次以上的生产。在安装边界上，模具总厚度控制在280毫米，开模行程需求为180毫米，完全适配常规小型卧式注塑机的开模空间参数，吊环孔设置在模架重心位置，吊装时可保持模具平衡，安装过程中无需额外调整吊装角度，上下模的定位锁设置在模架两侧，模具存放时可通过锁模块固定上下模，避免搬运过程中滑块滑移、型芯碰撞损坏。
