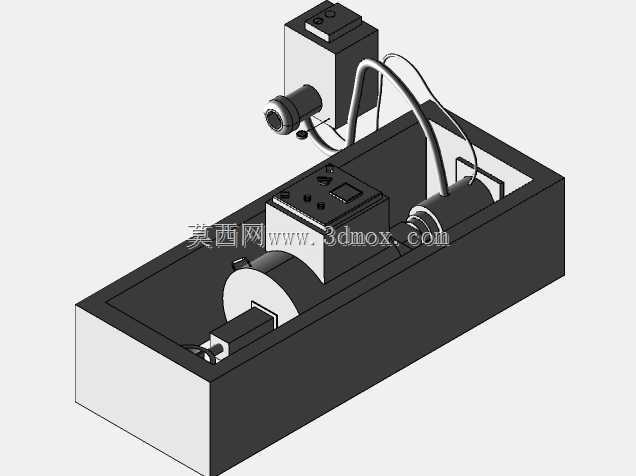

民用负载性能检测试验设备结构设计

　　在民用产品的研发验证、出厂质检环节，负载试验设备是把控产品力学性能、结构可靠性的核心装置，这类设备的三维结构设计需要兼顾测试精度、操作便捷性与场地适配性，不能照搬工业级重载试验台的冗余结构，要贴合民用场景的测试需求做针对性优化。从实际应用场景来看，这类民用负载试验机主要覆盖民用五金构件、小型家电结构件、民用建材配件、小型健身器材部件等产品的静载、动载性能测试，比如民用晾衣架的承重极限测试、小型家具连接件的抗负载变形测试、民用电动工具输出端的带载运行测试都可以依托这类设备完成，测试场景多分布在民用产品生产企业的质检车间、第三方民用产品检测机构的小型实验室，不需要配套大型起重吊装设备就能完成试样装夹与测试流程。从设备的功能特性设计来看，

　　这套试验结构采用模块化布局，核心加载单元采用可调节式力值输出结构，能够根据不同测试对象的负载需求调整加载区间，避免小力值测试时出现过载冲击损坏试样的问题；装夹单元设计了快换式夹具接口，针对不同外形的民用测试件，不需要整体拆卸装夹平台，只需要更换对应夹具模块就能完成适配，大幅缩短不同批次试样的测试准备时间；设备的力值传导路径做了同轴度优化，从加载端到试样装夹端再到力值反馈单元，整条力线的同轴度偏差控制在工程允许范围内，避免偏载带来的测试数据失真问题，保证测试结果能够真实反映试样的实际负载承受能力。设计思路上，这套结构没有追求过高的参数冗余，而是围绕民用测试场景的常见需求做平衡：框架主体采用型材拼接加局部加强的结构，

　　在保证整体刚性满足最大测试负载下形变量要求的前提下，尽可能压缩设备整体自重，方便设备在小型实验室内的移位与布局；操作区域的高度设置贴合人体站立操作的舒适区间，试样装夹位置、加载调节控件、力值显示区域都布置在操作人员无需过度俯身或抬手就能操作的范围内，降低长时间测试作业的操作疲劳；设备的边角位置都做了圆弧过渡处理，避免民用测试场景下非专业操作人员磕碰受伤，同时外露的传动部件都设置了可拆卸式防护盖板，既不影响后期维护检修，也能避免测试过程中异物落入传动结构引发设备故障。从外形尺寸与安装边界来看，这套设备的整体占地尺寸控制在小型实验室常规工作台的适配范围内，不需要额外做设备基础预埋，放置在平整的硬化地面上调整水平脚杯就能完成安装固定，

　　设备的后部预留了标准的走线与外接传感器接口位置，和墙面的安全距离控制在常规设备维护所需的最小间距以上，方便后期对设备后部的线路、加载驱动部件进行检修；设备的最大加载行程覆盖了绝大多数民用测试件的变形量测试需求，不需要额外加高框架就能完成常规试样的全行程测试，针对少数特殊尺寸的测试件，框架上部预留了扩展安装孔位，可以通过加装延长夹具的方式拓展测试范围，不需要对主体框架做切割焊接改造。在结构细节处理上，设备的加载端设置了机械限位与软限位双重保护结构，当加载行程达到设备设计最大值或者力值超过设定的安全阈值时，会自动切断加载动力，避免过载损坏设备框架或者试样飞出引发安全事故；装夹平台的表面做了防滑耐磨处理，长期装夹不同材质的试样也不会出现表面过度磨损影响装夹精度的问题；设备的底部水平调节脚杯采用大直径防滑橡胶垫，即使在普通地砖地面上也能保证设备满载测试时不会出现滑移，不需要额外打膨胀螺栓固定地面，适配民用检测场景灵活布局的需求。
