材料力学性能检测用负载试验机结构设计

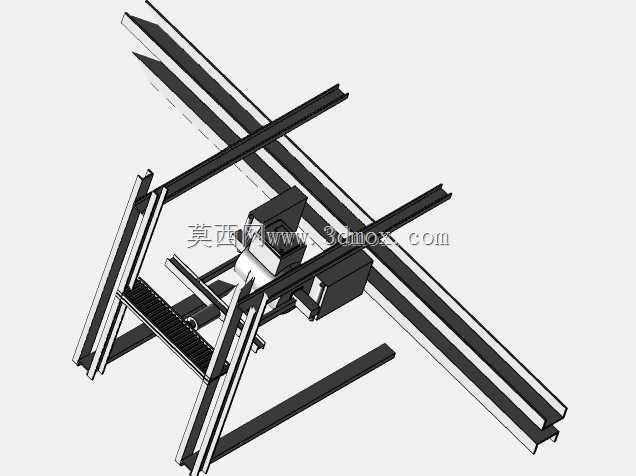

　　在材料力学性能验证、零部件可靠性测试、成品载荷标定的各类工业场景中，负载试验机是实验室与生产质检环节不可或缺的核心检测装备，从金属型材的屈服强度测试、结构件的疲劳载荷验证，到小型机电产品的额定负载标定，都需要这类设备提供稳定可控的加载力输出，精准采集被测对象在不同载荷下的形变、位移、失效阈值等核心参数。这套负载试验机的整体结构采用卧式承载框架设计，区别于立式试验机的垂直加载布局，卧式框架的受力路径沿水平方向传递，能有效降低大载荷加载时设备自身的倾覆力矩，安装时不需要额外做厚重的混凝土地基锚固，仅需在平整的硬化车间地面通过膨胀螺栓固定底架即可，设备整体的安装边界控制在长2.2米、宽1.1米、高1.6米范围内，

　　既可以放置在标准实验室的固定检测工位，也能适配生产车间旁的临时质检区域，不需要占用过大的场地空间。从功能设计逻辑来看，这套设备的加载端采用伺服驱动的丝杠传动结构，配合高精度力传感器与位移光栅尺，能实现0-50kN范围内的无级载荷调节，加载速度可根据测试需求在0.1mm/min到50mm/min之间自由切换，既可以满足金属材料静态拉伸、压缩测试的慢加载需求，也能适配小型结构件的快速载荷冲击验证。设备的夹持端采用快换式夹具接口，标配平口钳夹、V型块夹、螺纹连接头三种夹具，不需要复杂的工具拆装，就能快速完成棒材、板材、异形结构件、带螺纹连接件的装夹固定，装夹同轴度误差控制在0.02mm以内，能避免因装夹偏载导致的测试数据偏差。

　　在结构细节设计上，承载框架采用Q355钢板焊接后整体去应力退火处理，导轨安装面经过龙门铣精加工，平面度公差达到0.03mm/m，加载丝杠采用预压式滚珠丝杠，反向间隙控制在0.01mm以内，能保证加载过程中力值输出的稳定性，不会出现爬行、力值跳变的问题。设备的安全防护设计也充分考虑了实际使用场景，在加载区域两侧设置了可开合的透明防护挡板，测试过程中挡板关闭后设备才能启动加载程序，避免试样断裂时碎屑飞溅伤人；同时设备设置了过载保护、位移极限保护、力值突变急停三重安全机制，当加载力超过设定阈值10%、加载滑台移动到前后极限位置、或者试样突然断裂导致力值瞬间跌落时，设备会立刻停止加载并锁止传动机构，保障操作人员与设备自身的安全。

　　从实际使用的适配性来看，这套设备的控制模块预留了标准数据接口，可以直接对接实验室的数据采集系统，实时同步载荷、位移、形变数据，自动生成测试曲线与检测报告，不需要人工二次记录整理数据，能大幅提升质检环节的工作效率。设备的日常维护点位都设计在易操作的外侧位置，丝杠润滑注油口、导轨防尘罩、传感器校准接口都不需要拆解设备外罩就能操作，日常保养仅需定期加注润滑脂、检查夹具磨损情况即可，维护成本远低于液压式负载试验机，也不存在液压油泄漏污染测试环境的问题，适配电子、汽配、五金、新材料等多个行业的检测需求。在设计过程中，团队充分考虑了不同测试场景的兼容性，将设备的底座预留了多个T型槽安装位，用户可以根据自身测试需求加装高低温环境舱、腐蚀介质槽、疲劳测试模块等扩展配件，不需要更换主机框架就能拓展测试功能，延长设备的使用周期。设备的操作面板采用嵌入式设计，高度设置在站立操作的舒适区间，所有功能按键都做了防误触凸起设计，参数设置界面简洁直观，新操作人员经过简单培训就能独立完成测试操作，不需要掌握复杂的编程知识。整体结构的受力经过有限元仿真验证，在额定最大载荷下，框架的最大形变量小于0.05mm，完全满足高精度测试的刚度要求，不会因为设备自身形变影响测试结果的准确性。
