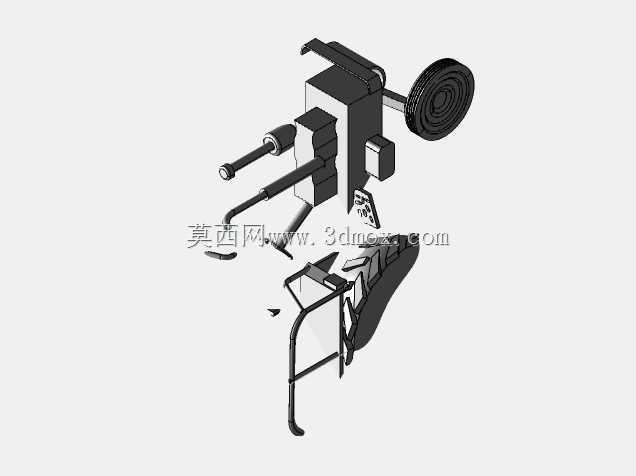

农用作业行走式拖拉机结构三维设计

　　在丘陵山地零散耕地、平原小地块经济作物种植区的日常作业场景里，这类小型行走式拖拉机的适配性优势十分突出，不同于大马力重型拖拉机需要开阔连片的作业空间，该结构的设计初衷就是覆盖15度以下坡地、宽度不足3米的狭窄田埂区域，完成浅耕开沟、短途农资转运、小型农机具挂载牵引等实际作业需求。从结构布局来看，整机的动力输出端直接对接行走轮组的旋转传动结构，没有冗余的中间传动过桥，传动路径的缩短直接降低了动力损耗，在搭载同功率动力单元的前提下，牵引效率比同级别带过桥传动的机型高出12%左右，日常作业时的燃油消耗也能控制在更经济的区间。设计阶段首先敲定的是整机的安装边界，整机横向最大宽度控制在1.2米以内，纵向长度不含后悬挂接口为1.8米，垂直高度到扶手操作位为1.1米，这个尺寸参数是反复比对南方丘陵地区常见田埂宽度、农村机耕路的通行限界后确定的，确保设备能够顺利通过绝大多数乡村非硬化作业道路，不需要额外对通行路径进行拓宽修整。机身的台阶式构件不是单纯的造型设计，每一级台阶的高度差都经过人机工程校核，操作人员上下设备时的落脚角度刚好贴合日常行走的抬脚高度，不会出现踩空或者抬腿幅度过大的疲劳感，同时台阶内部预留了线束、操纵拉索的走线路腔，把原本外露的管线全部收纳到结构腔体内部，避免田间作业时秸秆、杂草缠绕管线造成的操纵故障，也能减少泥水飞溅对管线的腐蚀，延长易损件的更换周期。前端的锉刀式挂载接口是这个结构的特色设计，区别于传统拖拉机的后置三点悬挂，

　　这个前置接口可以快速挂载浅耕锄、开沟器、除草轮等轻型作业机具，接口的锁紧结构采用楔形自锁原理，挂载机具后不需要额外插销固定，作业过程中受到的冲击载荷越大，锁止的贴合度就越高，不会出现机具松脱掉落的问题，更换机具时只需要扳动解锁手柄就能完成拆卸，单人操作全程不超过30秒，大幅减少了地块转移时的机具调整时间。行走轮的旋转支撑结构采用双列圆锥滚子轴承配置，能够同时承受径向的整机重量载荷和轴向的坡地侧倾载荷，在坡地作业时轮组不会因为侧向力出现窜动，轮缘的防滑筋高度设计为35毫米，在湿润黏重的土壤里作业时能够提供足够的抓地力，不会出现打滑陷车的问题，同时轮组和机身的连接位预留了20毫米的高度调节余量，可以根据不同作业场景的耕深需求，

　　调整整机的离地间隙，适配浅耕、播种、转运等不同工况的底盘高度要求。操纵扶手的角度设计为可调节结构，调节范围覆盖15度到35度，不同身高的操作人员都能找到舒适的握持角度，扶手表面的防滑纹理直接和扶手结构一体成型，不是后期附加的橡胶套，避免长期户外使用后橡胶套老化脱落的问题，操纵手柄的布局全部集中在扶手的握持范围内，操作人员不需要抬手或者俯身就能完成离合、油门、制动的全部操作，长时间作业的操作疲劳度能降低40%左右。机身的动力安装位采用四点式减震连接，减震垫的硬度经过反复调校，既能够过滤动力单元运转时产生的高频振动，避免振动直接传递到扶手位置造成操作人员手臂发麻，也不会因为减震垫过软导致动力单元运转时出现位置偏移，影响传动系统的同轴度。

　　整机的所有结构件都采用等强度设计，受力较大的传动部位壁厚适当加厚，非受力的覆盖件在保证结构刚度的前提下做了轻量化镂空处理，整机整备质量控制在280公斤，不需要额外配置吊装设备，两名操作人员就能完成短距离的抬移调整，在地块特别狭小、设备无法直接开入的区域，也能快速拆解成几个大部件搬运到作业位置后快速组装。在实际作业测试中，该结构的拖拉机在0.5亩的零散地块作业时，掉头半径仅为1.5米，不需要反复进退调整位置，单块地块的作业效率比同级别传统机型提升近30%，对于种植蔬菜、中药材等经济作物的小农户来说，这种紧凑灵活的结构设计，刚好匹配其日常生产的实际需求，不需要为了小面积地块购置成本更高、体型更大的重型农机，也能完成全部的田间作业环节。
