农用拖拉机前轮行走轮结构三维设计

　　在农用动力机械的行走系统设计中，前轮作为承担转向功能、配合后轮完成整机载荷传递的核心部件，其结构合理性直接影响整机在非铺装农田、泥泞土路、硬质铺装路面等多场景下的通过性与转向可靠性。不同于运输类车辆的前轮设计，拖拉机前轮需要兼顾农田作业时的低接地比压需求、转向时的小角度回正力矩控制，以及公路转场时的耐磨性能，这就要求在三维建模阶段就把各工况下的受力边界、安装匹配关系梳理清楚，避免后续样机试制出现干涉、载荷超限等问题。

　　从实际作业场景来看，拖拉机前轮需要应对的工况远比普通车辆复杂：犁耕作业时，前轮需要承担整机前部配重带来的垂直载荷，同时在地块掉头转向时承受侧向摩擦力；播种作业时，前轮需要在松软耕地上保持足够的抓地力，避免侧滑导致的作业行偏移；公路转场时，前轮需要承受较高行驶速度下的滚动冲击，同时保证转向机构的连接稳定性。这就要求轮体结构在设计时，首先要明确轮毂与转向节的安装边界：轮毂中心的安装孔位需要与前桥转向节的轴径完全匹配，螺栓孔的分布圆直径、螺栓规格要对应前桥的安装法兰参数，保证轮体安装后不会出现径向跳动超标的问题。

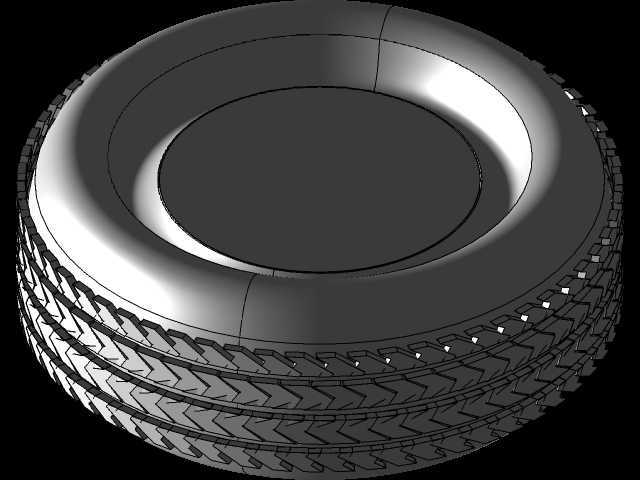

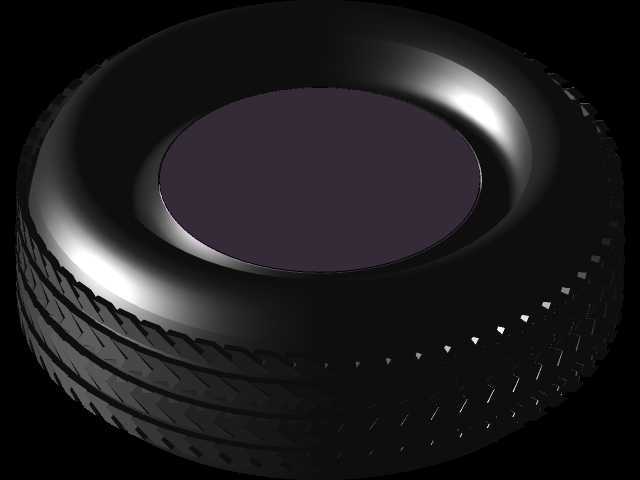

　　本次设计的前轮结构，采用橡胶轮胎与钢制轮毂组合的形式，轮胎部分选用纵向为主、横向辅助的胎纹设计，纵向胎纹可以保证直线行驶时的导向性，减少滚动阻力，横向分布的细碎胎纹块则可以在泥泞路面提供足够的抓地力，避免作业时出现打滑。轮胎的断面宽度、轮辋直径的匹配，是按照对应马力段拖拉机的前桥载荷参数确定的，保证接地比压控制在农田作业允许的范围内，减少对耕地的压实，同时轮辋的锁圈结构采用标准的可拆卸设计，方便后续田间作业时的轮胎维修更换，不需要复杂的专用工具就能完成轮胎拆装，适配农村地区的维修条件。

　　在轮毂的结构设计上，重点考虑了载荷传递路径的合理性：轮辐部分采用等强度的变截面设计，从轮辋连接位置到中心安装法兰位置，厚度根据受力分布做渐变处理，既避免了等厚度设计带来的材料浪费，又保证了在冲击载荷下不会出现应力集中断裂的问题。中心安装法兰的端面做了平面度公差要求，保证安装后轮体的端面跳动量控制在允许范围内，避免高速行驶时出现前轮摆振的问题，影响转向操控性。轮毂上的气门嘴伸出位置做了专门的避让设计，避免转向时气门嘴与转向拉杆、前桥壳体发生干涉，同时预留了足够的空间方便充气操作。

　　建模过程中，首先根据前桥的安装参数确定了轮体的中心安装基准，以此为基础向外推导轮辋的轮廓尺寸，再匹配对应的轮胎外轮廓，胎纹的建模按照实际硫化后的轮胎尺寸做了适当的缩放，保证装配后轮胎与轮辋的过盈量符合实际装配要求，不会出现轮胎脱圈的问题。同时在建模时预留了平衡块的安装位置，方便后续样机装配时做动平衡校正，减少高速转场时的轮体振动。另外，轮体的最大转向角度边界也在装配验证阶段做了干涉检查，保证前轮在最大左转向、最大右转向位置时，轮胎与前桥壳体、转向拉杆、前部机罩支架都保留足够的安全间隙，不会在转向到极限位置时出现部件磕碰。

　　从功能特性来看，该前轮结构除了满足基本的行走、转向功能外，还可以根据不同的作业需求选配不同花纹的轮胎，比如在水田作业时可以更换高花胎，在旱地作业时使用普通混合花纹胎，轮辋的通用接口设计保证了不同轮胎的互换性，不需要更换轮毂就能完成轮胎适配，降低了用户的使用成本。另外，轮毂的防腐设计也做了考量，钢制轮辐表面采用抛丸后喷塑处理，能够应对田间的化肥、农药腐蚀，以及泥泞环境下的锈蚀问题，延长部件的使用寿命。

　　在实际的三维建模校验过程中，还针对轮体的受力做了简化的载荷模拟，在垂直冲击载荷、侧向转向载荷、制动扭矩的共同作用下，检查轮辐、安装法兰位置的应力分布，对应力集中的位置做了圆角过渡处理，避免出现应力突变导致的部件开裂。同时核对了轮体的安装距参数，保证左右前轮安装后，轮距参数符合对应机型的设计要求，能够匹配不同作业幅宽的农机具，避免作业时出现压苗、轮距与农具不匹配的问题。
