户外成人椭圆漫步健身器材三维设计

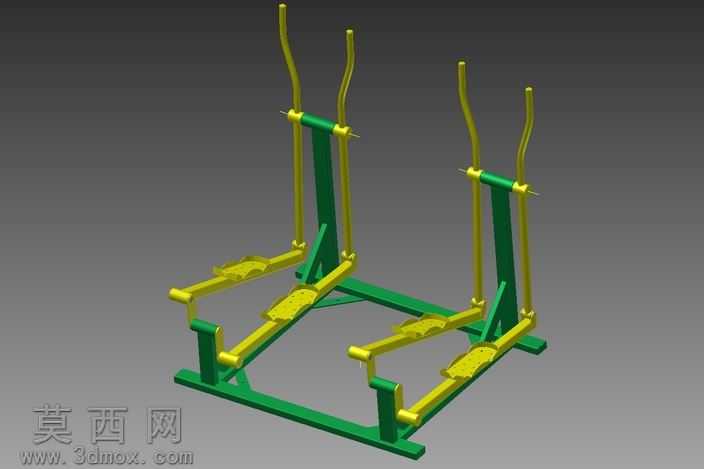

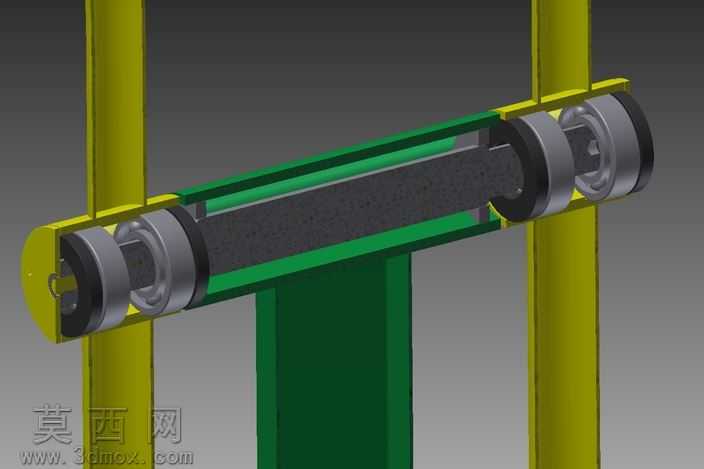

本作品为户外成人椭圆沃克健身器材的三维建模成果，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循户外健身器材的结构强度与人体工学设计规范，对器材的每一处结构细节都进行了精准还原。整体模型采用自底向上的装配建模思路，首先分别完成各个零部件的独立建模：底部支撑框架采用矩形截面型材搭建，建模时精准绘制型材的截面轮廓，通过拉伸、布尔运算完成框架主体构建，对框架的拼接处做了圆角过渡处理，避免户外使用时的尖锐棱角安全隐患；四根竖向支撑立柱与底部框架采用焊接式连接结构，建模时还原了连接部位的加强筋结构，保障整体支撑稳定性；扶手部分采用符合人体抓握弧度的曲线造型，通过三维草图绘制扶手的空间路径，再通过扫掠命令生成扶手实体，表面做哑光防滑质感的材质设定；踏板组件采用椭圆轨迹的联动结构，建模时精准还原了摆臂、连杆、踏板的铰接配合关系，对铰接处的销轴、轴套结构都做了细致建模，保障运动轨迹模拟的准确性。材质渲染阶段，主体支撑框架采用户外健身器材常用的喷塑绿色钢材材质，调整材质的粗糙度、反光度参数还原真实喷塑表面的哑光质感；扶手、踏板联动摆臂部分采用亮黄色喷塑材质，与绿色框架形成鲜明的视觉区分，符合户外公共设施的安全色设计要求；踏板表面做了防滑纹理的细节建模，渲染时赋予带凹凸质感的防滑橡胶材质，还原真实踏板的防滑触感。整体装配完成后进行了全局干涉检查，确认所有运动部件在椭圆运动行程内无结构干涉，各铰接部位的配合间隙符合实际加工装配要求，模型可直接用于后续的工程图导出、结构受力仿真以及产品打样参考，完整还原了户外成人椭圆漫步机的结构特征与外观质感。
