多安装位钣金折弯连接固定支架结构

　　这类钣金折弯成型的连接支架，在轻工自动化生产线、小型动力单元外围、仓储物流输送设备的侧装辅件安装场景里十分常见，核心作用是实现两个垂直安装面之间的构件转接，同时兼顾轻量化与结构强度，替代传统厚板铣削的支座件，能大幅降低批量生产的材料成本与加工周期。从结构形态来看，该构件采用一体化钣金折弯工艺成型，没有额外的焊接拼接部位，整体不存在焊缝应力集中的风险，长期受交变载荷作用时也不容易出现焊缝开裂的失效问题。构件的主体承载底板做了两处长圆形腰型孔设计，这类孔位的核心作用是抵消安装面的加工累计误差，现场装配时可以沿着腰孔的长度方向微调安装位置，不需要对安装孔做二次扩孔修正，能有效提升现场装配的效率，降低装配返工率。

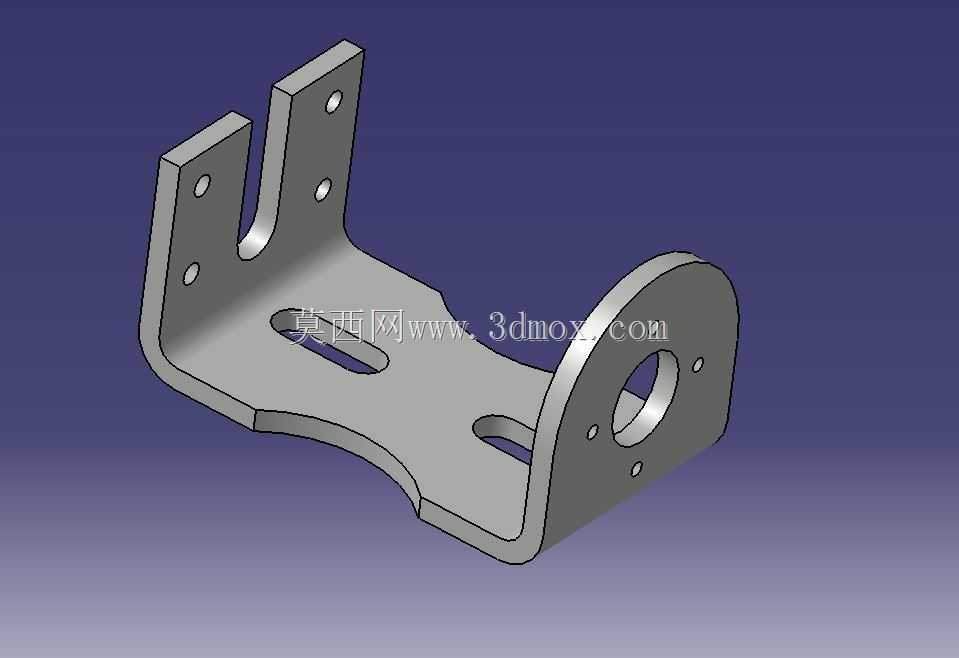

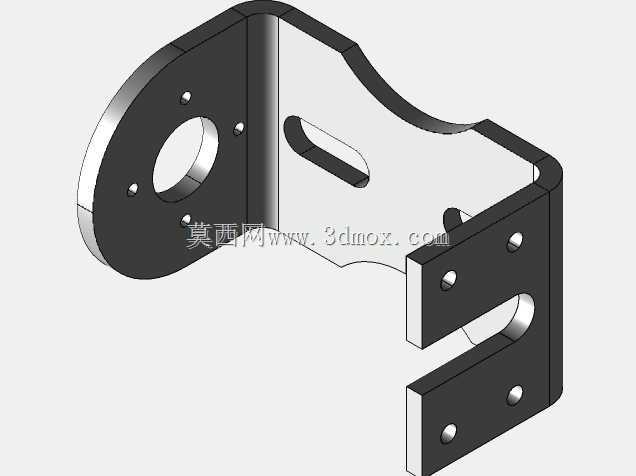

　　底板的一端向上折弯出双叉式立板结构，两块平行的立板上各预留了两个圆形通孔，这部分结构主要用于卡接带销轴的铰接类构件，比如小型气动连杆的端部、设备防护门的铰接转轴、输送线侧挡的调节支杆等，双立板的对称结构可以让铰接部位的受力均匀分布在两块板上，避免单侧受力导致的支架变形。底板的另一端折弯出带圆弧过渡的圆形端板，端板中心预留了大直径通孔，圆周方向均匀分布四个小型安装孔，这部分结构主要用于固定带圆形安装基准的构件，比如小型传感器的安装座、微型导轮的支撑轴、气路管线的固定座等，圆弧过渡的折弯结构可以分散端板受载时的应力，避免直角折弯处出现应力集中导致的板件开裂。设计这类钣金支架时，首先要确认各个安装面的边界尺寸，

　　避免支架安装后和周边的运动构件发生干涉，双叉立板的开口宽度要匹配铰接构件的厚度，预留0.2到0.5毫米的装配间隙，既不能间隙过大导致铰接晃动，也不能间隙过小导致装配卡滞。折弯工艺的参数选择上，要根据板材的厚度匹配对应的折弯R角，避免折弯处出现板材开裂或者回弹超差的问题，所有安装孔的孔位公差要控制在±0.1毫米范围内，保证装配时的互换性，不需要对单个零件做配钻加工。安装边界方面，该支架的底板安装面需要贴合在平整的设备型材或者钢板表面，安装面的平面度公差建议控制在0.2毫米以内，避免支架安装后出现翘曲，导致后续安装的构件出现位置偏差；双叉立板的内侧平面要保证平行度，避免铰接销轴安装后出现卡滞；圆形端板的安装面要和底板保持垂直，

　　垂直度公差控制在0.15毫米以内，保证端板上安装的构件轴线和设计基准重合。这类支架在实际使用时，不需要做额外的表面处理，如果是在潮湿或者有腐蚀的工况下使用，可以在板材表面做镀锌或者喷塑处理，提升构件的防锈耐腐蚀能力，因为是一体化钣金成型，构件的整体重量比同尺寸的铸造支座轻60%以上，非常适合对设备自重有要求的移动类小型设备使用，比如移动式 AGV 小车的外围构件安装、便携式作业设备的支撑结构等场景。在受力校核方面，这类支架的主要受力部位集中在折弯圆角处和安装孔的周边，设计时可以根据实际承载的载荷大小调整板材厚度，常规工况下选用2到3毫米厚度的冷轧钢板即可满足使用需求，如果承载较大可以适当增加板材厚度，或者在折弯处增加加强压筋，进一步提升结构的刚性，不需要额外增加加强筋焊接工序，就能满足大部分轻载安装场景的使用需求。
