双立耳带槽基座式机械连接支座结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:462288
  • 双立耳带槽基座式机械连接支座结构
  • 双立耳带槽基座式机械连接支座结构

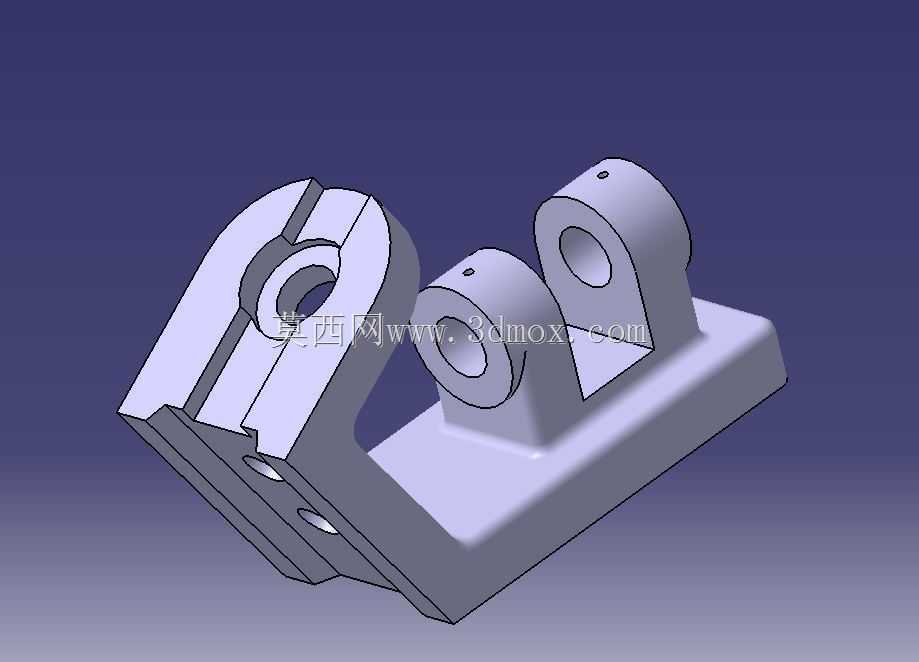

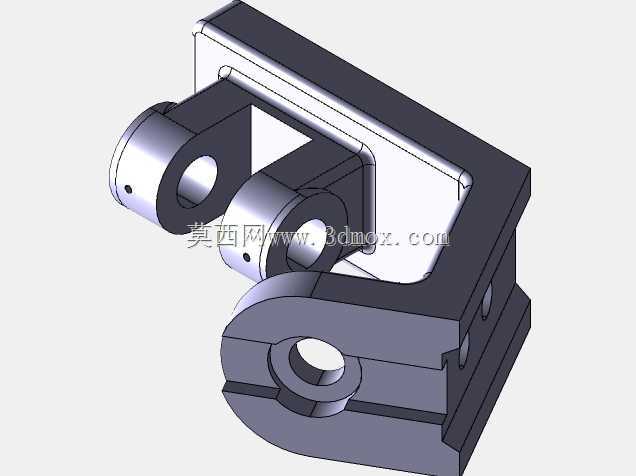

  这类带双立耳的槽型基座支座,在轻工输送线、小型工装夹具台、非标自动化工位的铰接点位应用十分普遍,日常做设备改型时经常会碰到类似的安装需求。从实际使用场景来看,这类零件主要承担两个方向的功能:左侧的开叉槽结构用来卡装带销轴的摆臂类构件,槽内预留的同轴通孔用来穿装铰接销轴,开叉的结构设计可以给摆臂留出足够的摆动空间,避免运动过程中出现结构干涉;右侧两个平行布置的带孔立耳,用来铰接另一组联动杆件,两个立耳的同轴度直接决定了铰接销轴的转动顺畅度,要是同轴度偏差超过0.05mm,销轴穿装后就会出现卡滞,长期运行还会出现单侧磨损过快的问题。

  设计这类支座的时候,首先要确认安装边界:底部的矩形安装板是整个零件的承载基础,板上预留的两个沉孔是用来穿装内六角螺栓,把整个支座固定在设备的安装基面或者型材框架上,沉孔的深度要保证螺栓安装后头部不高出安装板底面,不然会出现支座安装不稳、贴合面有间隙的问题。做结构排布的时候,要先核算受力情况:左侧开叉槽的壁厚要根据铰接点的最大径向载荷来定,要是载荷偏大,槽的外侧可以做局部加厚处理,避免长期受载出现槽口张开变形;右侧两个立耳的厚度要保持一致,耳孔的中心高度要和左侧铰接孔的中心高度匹配对应的连杆运动行程,不能出现运动死点。

  建模过程中要注意几个工艺细节:所有立耳和安装板的衔接位置都要做圆角过渡,避免应力集中,要是用铸件毛坯加工的话,圆角半径要符合铸造工艺要求,不能出现锐角;耳孔和槽内的铰接孔都要标注同轴度公差,孔的内壁粗糙度要控制在Ra1.6到Ra3.2之间,保证销轴转动的时候不会出现过度磨损;安装板的底面要做平面度要求,不然固定到基面上之后会出现整体倾斜,影响铰接杆件的运动精度。

  从实际装配的角度来说,这类支座的安装孔位要和配套设备的基面安装孔提前做适配,孔距的公差要控制在±0.1mm以内,避免现场安装的时候出现孔位对不上的问题。另外左侧开叉槽的槽宽要比配套摆臂的厚度大0.2到0.3mm,留出装配间隙,但是间隙不能过大,不然摆臂铰接后会出现横向窜动,影响整个传动结构的稳定性。右侧两个立耳的间距也要匹配对应连杆的端部宽度,同样留出合理的装配间隙,保证连杆转动时不会和立耳侧面产生摩擦。

  这类零件的材质一般根据使用场景选,普通轻载工况用45号钢做调质处理就可以满足强度要求,要是在有腐蚀的环境下使用,可以换成304不锈钢,要是对重量有要求的场合,也可以用铝合金做硬质阳极氧化处理,兼顾强度和轻量化需求。不管选用哪种材质,铰接孔的位置都要做相应的耐磨处理,比如钢件可以做淬火处理提升表面硬度,铝合金件可以镶嵌铜套或者钢套,避免孔壁长期磨损后间隙变大,导致整个传动机构出现晃动、定位不准的问题。

  做结构校验的时候,要重点核算几个薄弱位置:一是立耳和底板衔接的根部,这个位置受弯矩最大,要是壁厚不够很容易出现断裂;二是左侧开叉槽的根部,摆臂受力的时候这个位置会受到撑开的力,要保证足够的强度储备;三是安装板的厚度,要是固定螺栓的预紧力偏大,或者支座受侧向载荷的时候,安装板不能出现翘曲变形,不然会影响整个铰接结构的安装精度。
