可调加粗轴类连接调节构件设计

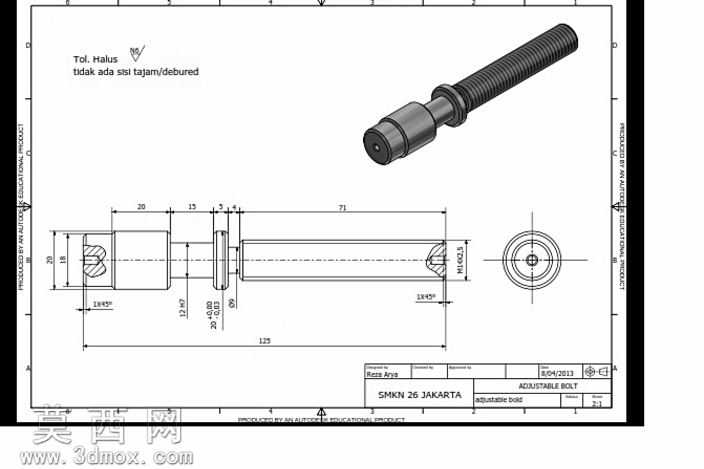

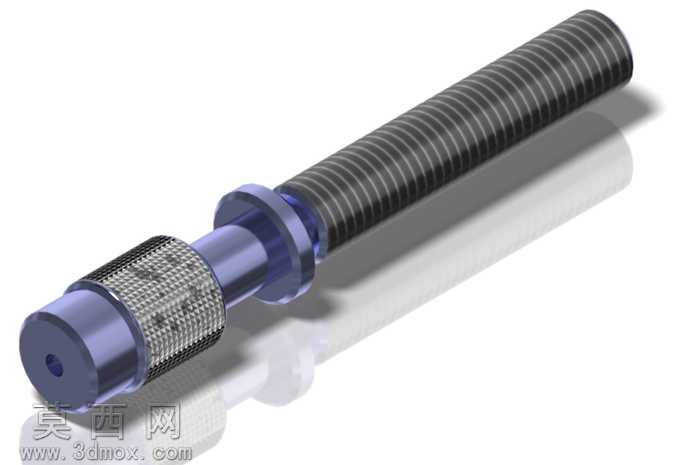

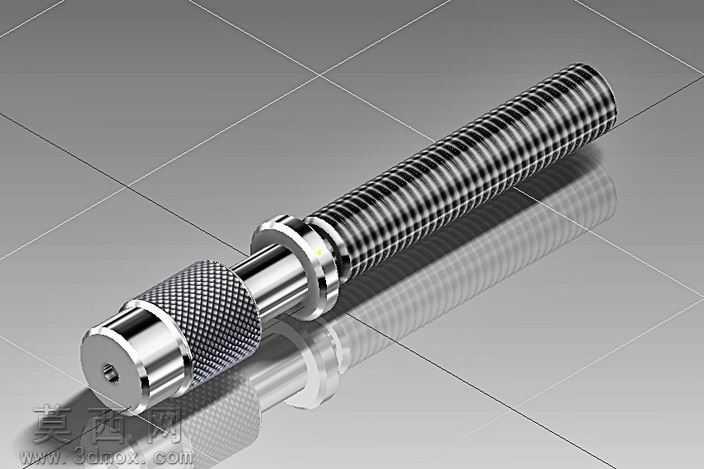

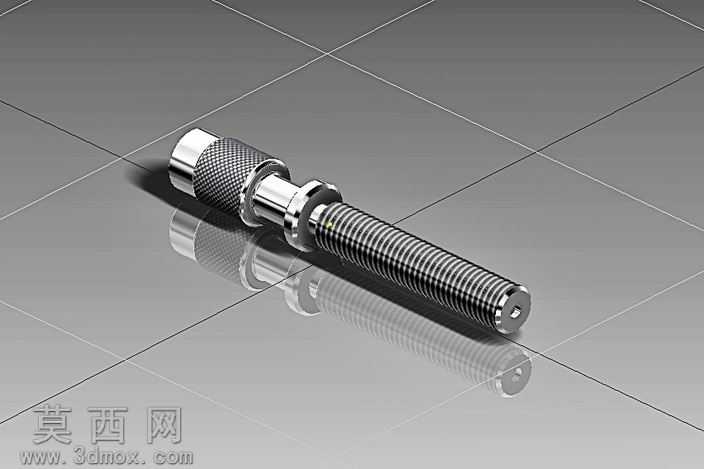

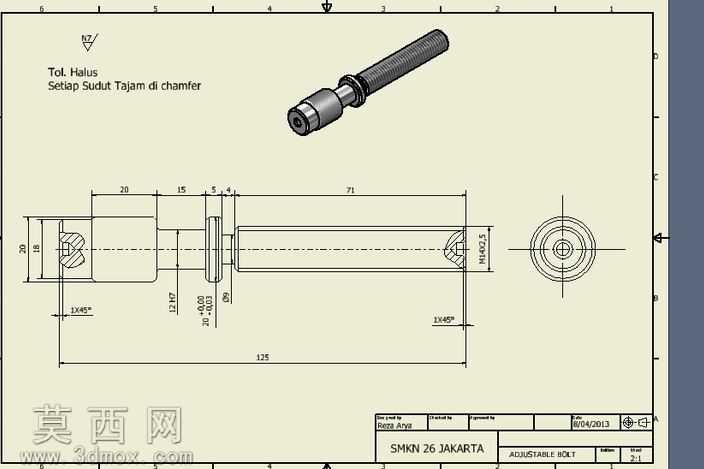

本作品为可调加粗轴类连接调节构件，采用三维建模软件完成全参数化设计，建模过程严格遵循机械制图规范，先以二维工程草图为基准搭建整体轮廓，通过拉伸、旋转、切除等基础特征完成主体轴身的构建，针对端部的内六角驱动结构、外螺纹段、定位凸台、倒角结构分别进行精细化特征创建，保证各尺寸与工程图标注完全匹配。建模阶段对各段轴径的过渡圆角、端部1x45°倒角、螺纹收尾段的退刀结构都做了还原，确保模型符合机械加工的工艺要求，避免出现无法加工的尖锐结构或干涉部位。材质配置上，主体构件选用合金结构钢材质，渲染时赋予金属哑光质感，对螺纹段做了细微的纹理处理，还原加工后的表面粗糙度效果，端部的内孔结构做了深色金属质感区分，清晰展现内部的装配定位结构。结构设计上，该构件采用分段式轴身设计，一端为带内六角驱动孔的加粗连接端，可配合工具完成拧紧调节操作，中间设置定位凸台用于轴向限位，长轴段设置外螺纹结构实现长度或张紧度的调节，末端做倒角处理方便装配导入，整体结构可实现连接后的位置微调、加粗段提升结构抗扭抗弯强度，适用于需要张紧调节、长度微调的机械连接场景。设计思路围绕教学实操需求展开，以学校教学用典型轴类调节零件为原型，完整还原零件的所有结构细节与尺寸标注逻辑，建模过程同步关联工程图的尺寸链，保证各段长度、直径、公差基准的对应关系，既可以作为机械制图课程的三维建模教学案例，也可用于机械结构设计中调节构件的参考选型，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整各段尺寸、螺纹规格、加粗段直径，适配不同的安装调节场景。
