手动螺旋式平行夹持工装结构设计

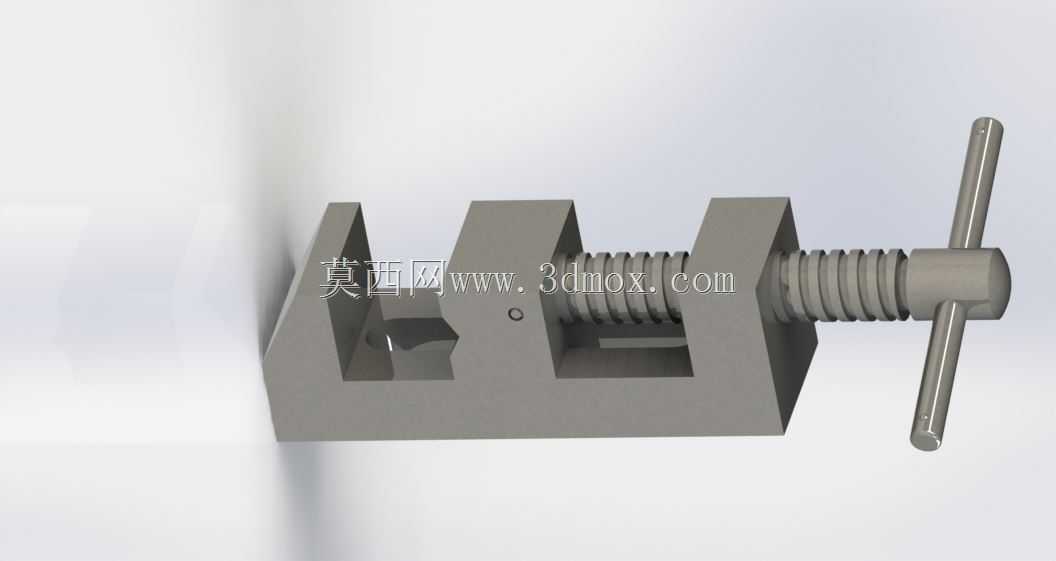

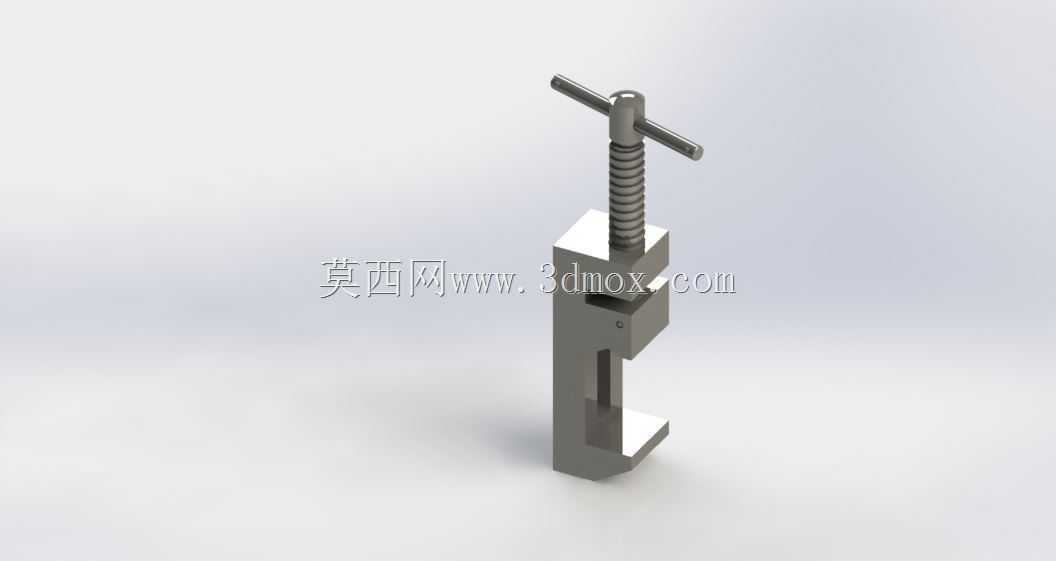

　　在常规小件机加工、钳工修配、试样打磨以及小型零部件装配的作业场景里，这类手动螺旋平行夹持结构是工位上出镜率极高的辅助工装，它不需要外接动力源，完全依靠手动操作就能完成工件的可靠固定，适配多类小规格零件的装夹需求，不管是台式钻床的钻孔工位、钳工台的锉修工位，还是小零件的粘接、焊接定位场景，都能看到这类结构的实际应用。从功能逻辑上看，它的核心作用是通过螺旋副的传动放大操作力矩，将手轮输入的旋转扭矩转化为活动钳口的直线夹紧力，同时依靠固定钳身的平行导向结构，保证活动钳口在整个行程范围内始终与固定钳口保持平行，避免装夹过程中工件出现翘起、偏斜的问题，保证装夹定位的基准一致性。设计这类结构的时候，首先要考虑的是钳身的刚性储备，

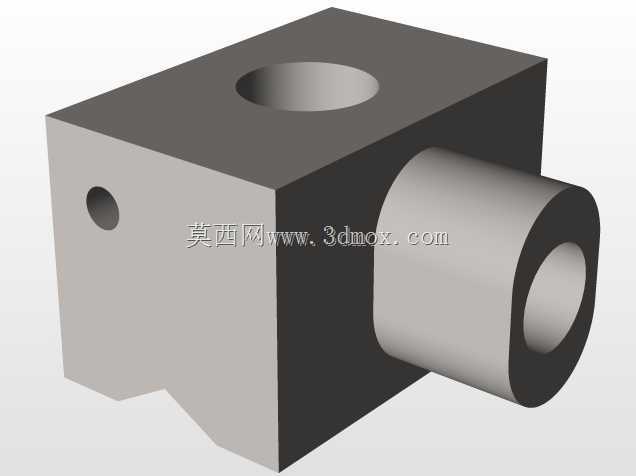

　　因为夹紧过程中钳身会承受反向的弯曲力矩，如果钳身的壁厚设计不足、导向槽的配合间隙过大，夹紧时就会出现钳口外张的变形，直接导致装夹精度下降，甚至在加工过程中出现工件松动移位的问题，所以在建模阶段就需要对钳身的受力截面做针对性的加强，在活动钳块与钳身的配合段设计足够长度的导向接触面，避免短导向带来的卡滞、偏摆问题。螺旋传动副的设计是整个结构的核心，梯形螺纹的选型要匹配整体的夹持力需求，既要保证手动操作时的力矩输入足够省力，也要保证螺纹副具备足够的自锁性能，当操作人员松开手轮之后，夹紧状态不会因为加工过程中的振动出现自行松脱的情况，螺杆的端部与活动钳块的连接位置要设计成可相对转动的结构，避免螺杆旋转时带动活动钳块出现周向转动，

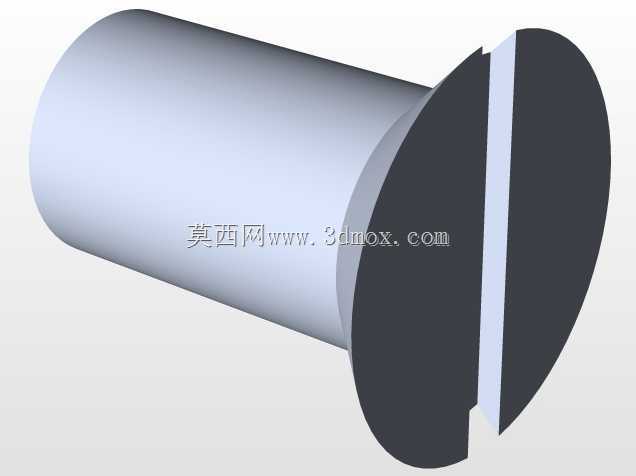

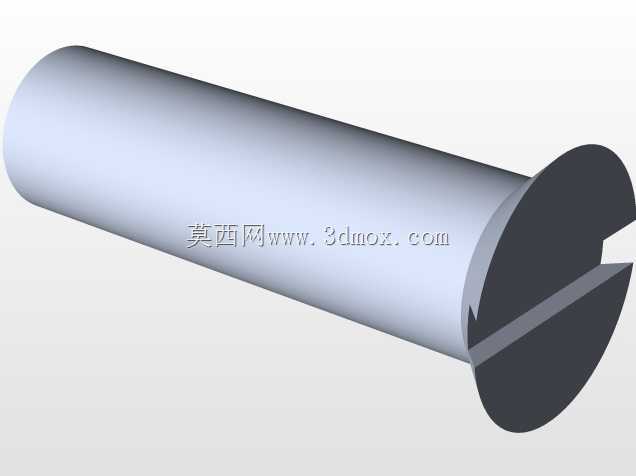

　　保证钳口的工作面始终保持平行对正。钳口的工作面没有设计额外的齿纹结构，是为了适配软质零件、已加工表面零件的装夹需求，避免装夹过程中在工件表面留下压痕损伤，如果需要夹持毛坯件或者大切削力工况下的零件，也可以在钳口位置加装可更换的齿形钳口板，通过沉头螺钉固定在原有钳口面上，拓展工装的适用范围。从安装边界来看，这类夹持工装的底部设计为平整的安装基准面，可以直接通过压板固定在钳工台或者机床工作台上，也可以根据使用需求在底部加装回转底座，实现水平方向的角度调整，整体的外形尺寸控制在单手可搬运的重量范围内，不需要额外的吊装辅助就能完成工位间的转移，固定钳身的开口行程可以覆盖常规小型零件的装夹尺寸范围，针对异形零件的装夹，

　　也可以配合定制的钳口垫块实现不规则轮廓的贴合夹紧。实际使用过程中，这类结构的维护成本极低，只需要定期在螺旋副、导向配合面添加润滑脂，就能保证操作的顺畅性，不会出现卡滞、咬死的问题，因为整体结构没有复杂的液压、气动元件，也不存在密封件老化、管路泄漏的故障点，在无气源、无电源的野外维修、临时作业场景下也能正常使用。在建模过程中，需要重点验证活动钳块在全行程移动时的平行度误差，通过配合间隙的合理设定，既保证移动过程无卡滞，也避免间隙过大带来的装夹角度偏差，螺杆的轴向定位结构要保证转动时无多余的轴向窜动，否则会导致夹紧力输出不稳定，钳身的铸造圆角设计要兼顾工艺性与应力分散需求，避免夹紧受力时在转角位置出现应力集中导致的开裂问题。这类夹持结构没有复杂的传动链路，操作逻辑简单，新入职的操作人员不需要经过复杂的培训就能快速上手，通过转动端部的手轮就能控制钳口的开合，夹紧力的大小可以通过操作人员的手感直接控制，针对薄壁类、易变形的零件，可以灵活调整夹紧力度，避免装夹变形影响零件的最终加工精度。
