插齿机刀头组件装配结构设计

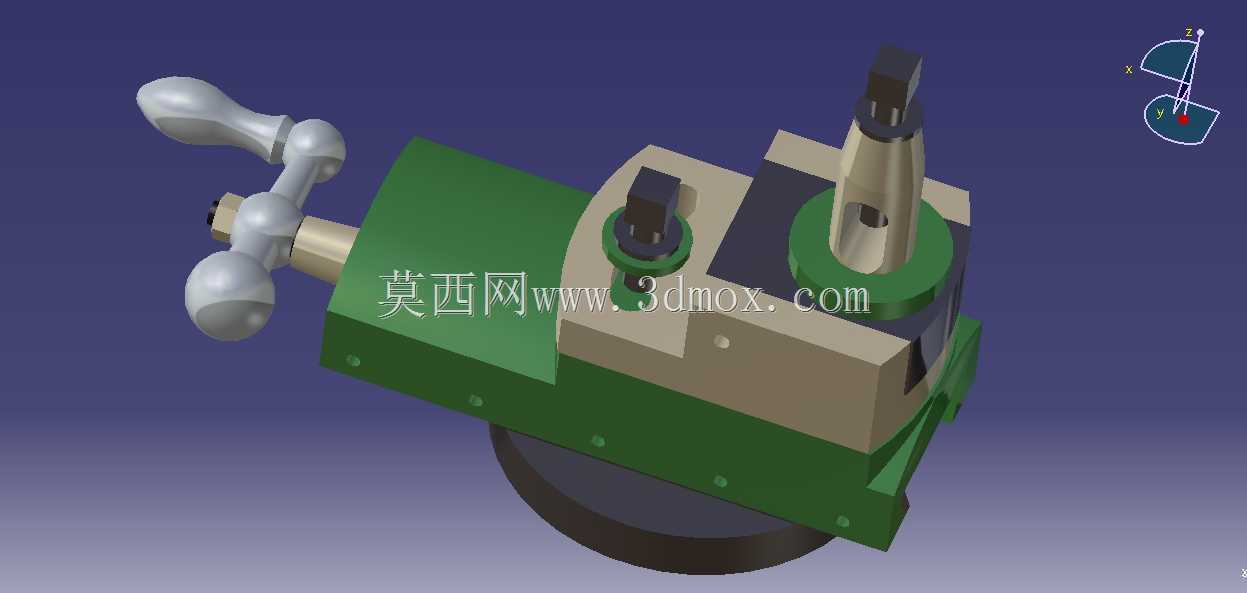

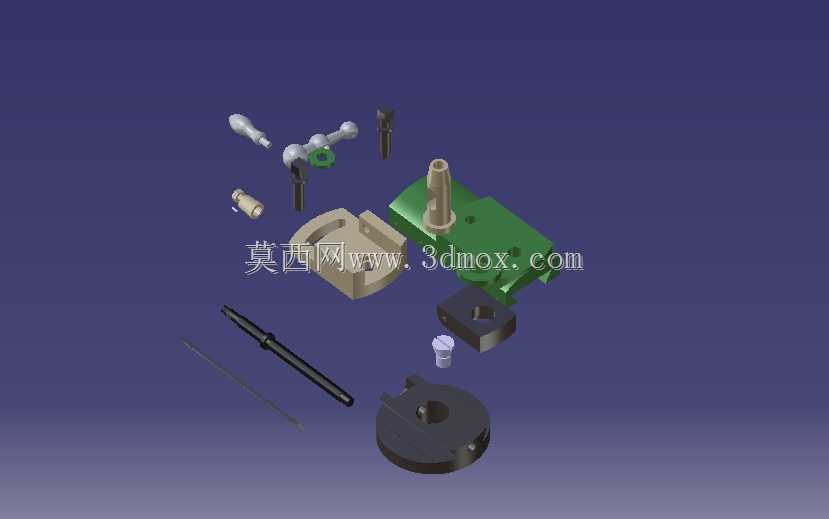

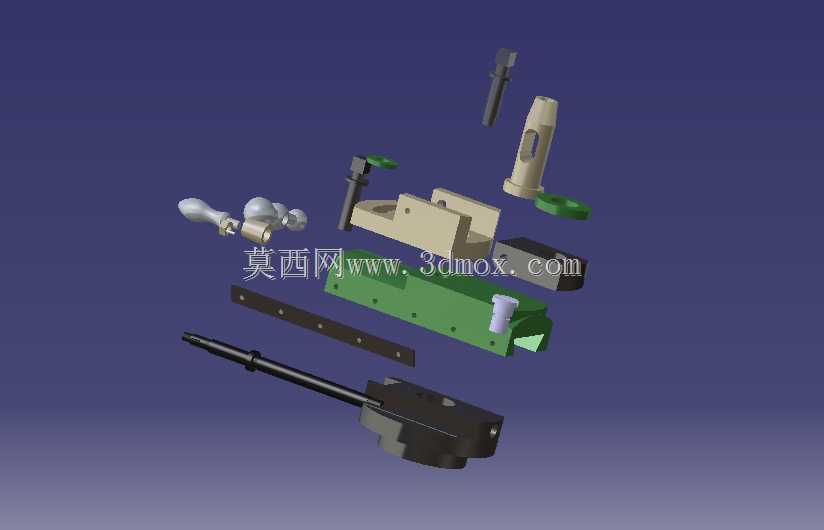

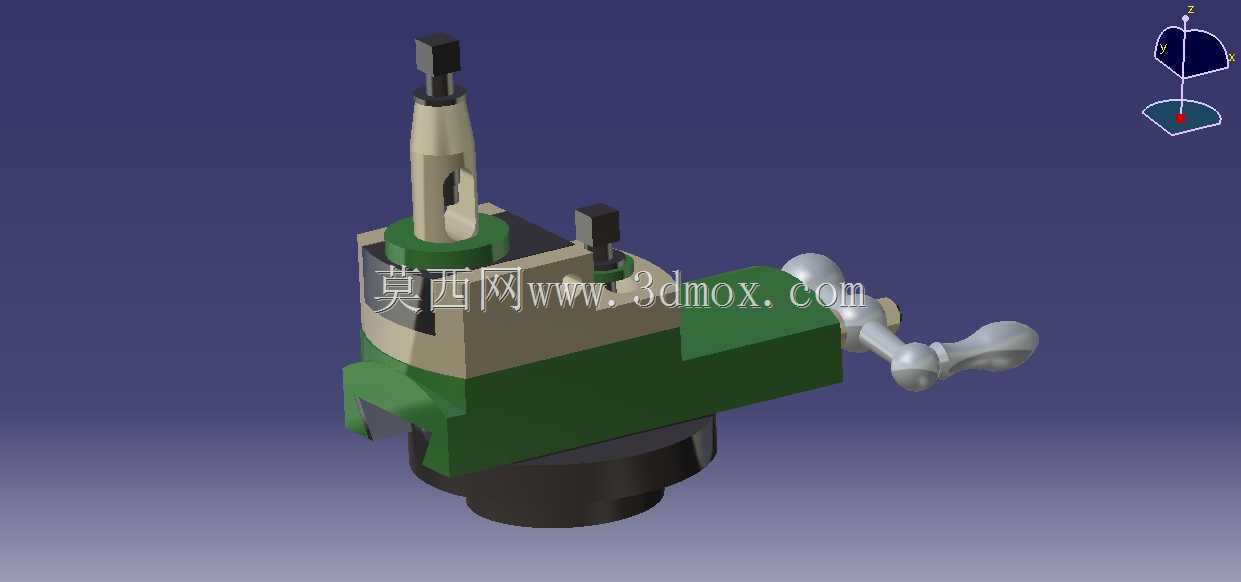

　　在齿轮加工车间的插齿工位上，刀头组件是直接决定齿形加工精度、刀具装夹稳定性的核心执行部件，这套插齿机刀头安装在柱塞前端位置，承担着刀具固定、装夹调整、切削力传递的关键作用，是插齿设备完成内齿、外齿、多联齿轮等复杂齿形加工不可或缺的功能单元。从实际加工场景来看，插齿作业过程中刀头需要随主轴做往复切削运动，同时配合工作台的圆周进给、径向进给完成展成运动，整个组件需要承受高频往复冲击、切削扭矩以及断续切削带来的振动，这就要求刀头的各连接部位具备足够的刚性，装夹定位面的形位公差控制在微米级，避免加工过程中出现刀具窜动、让刀量超差的问题。这套刀头组件采用分体式装配结构，包含刀座本体、刀具锁紧压块、调整顶丝、定位销、连接轴、锁紧手柄等多个零件，

　　各零件之间通过圆柱销定位、螺栓锁紧的方式组合，既保证了装配后的整体刚性，又预留了刀具装夹后的微调空间，操作人员可以通过侧面的调整螺钉对刀具的伸出长度、周向角度进行微调，无需拆卸整个刀头就能完成刀具对中操作，大幅减少换刀后的辅助调校时间。从设计思路上看，刀座主体采用合金钢材质的块状结构，安装面与柱塞前端的贴合面经过精磨处理，平面度控制在0.01mm以内，保证安装后不会出现贴合间隙导致的刚性不足；刀具安装孔采用高精度H7级公差设计，与刀杆的配合间隙控制在合理范围，既保证刀具装拆顺畅，又能避免切削过程中刀杆出现偏摆；锁紧机构采用偏心压块配合锁紧手柄的结构，相比传统的螺栓锁紧方式，操作更便捷，锁紧力均匀，不会出现单点锁紧导致的刀杆变形问题。

　　在安装边界方面，这套刀头组件的整体外形尺寸适配主流中型插齿机的柱塞安装接口，安装孔位的中心距、连接螺栓规格完全匹配通用插齿机的安装标准，不需要对设备本体进行改造就能直接替换安装；组件的运动行程范围内没有突出的干涉结构，往复运动时不会与工作台、夹具、工件护罩等周边部件发生碰撞，各调整手柄的操作位置都设置在操作人员容易触及的方位，换刀、调整时不需要将手伸入加工区域深处，符合机床操作的安全设计要求。在功能特性上，这套刀头除了基础的刀具装夹功能外，还集成了刀具冷却通道接口，切削液可以通过刀座内部的流道直接输送到切削刃位置，相比外部冷却管路，冷却位置更精准，能有效降低切削区域温度，延长刀具使用寿命，同时减少切削液飞溅；组件上的易损零件，

　　比如锁紧压块、定位销都采用标准化设计，磨损后可以直接采购标准件更换，不需要定制非标零件，降低设备维护成本。从实际使用反馈来看，这种结构的刀头在加工模数2-6mm的齿轮时，刀具装夹后的径向跳动量可以控制在0.008mm以内，加工出的齿形精度稳定达到7级，完全满足通用减速器、汽车变速箱齿轮的加工精度要求；高频往复运动下的锁紧可靠性表现优异，连续加工8小时不会出现锁紧松动、刀具移位的问题，调整机构的微调精度可以达到0.01mm每格，能够满足不同齿形加工时的刀具位置微调需求。在结构细节处理上，所有零件的棱边都做了倒角处理，避免装配、操作过程中划伤操作人员，各运动配合面都设计有润滑油槽，定期加注润滑脂就能保证调整机构动作顺畅，不会出现锈蚀卡滞的问题；刀座表面做了发黑处理，具备一定的防锈能力，适合车间多切削液、多油污的使用环境，日常维护只需要定期清理表面的铁屑、油污，检查锁紧机构的磨损情况即可，维护难度低。
