手动螺杆式快速压紧夹具结构设计

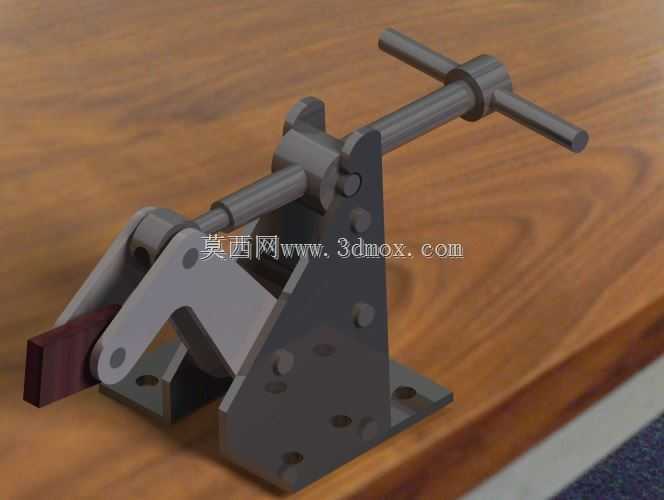

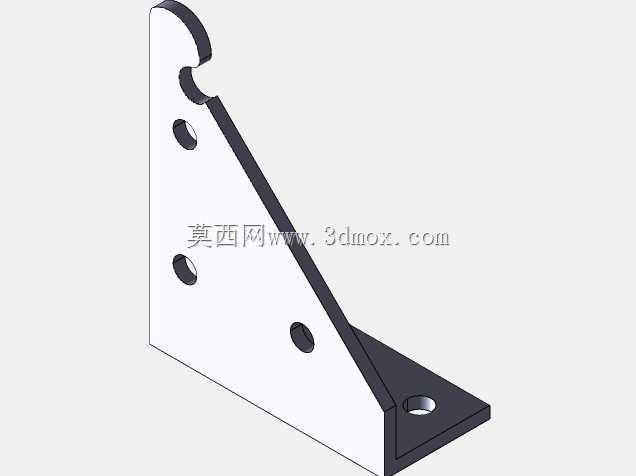

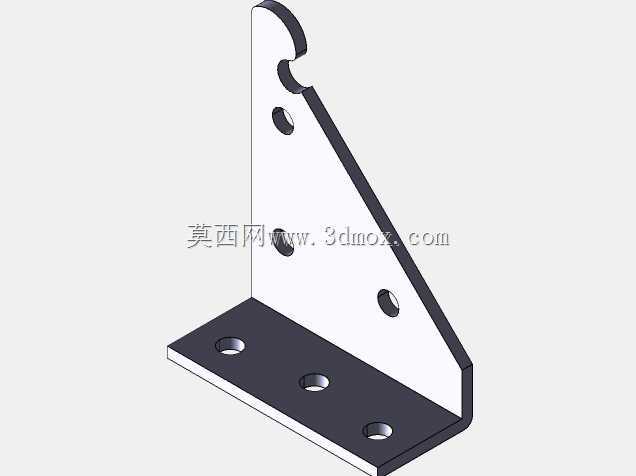

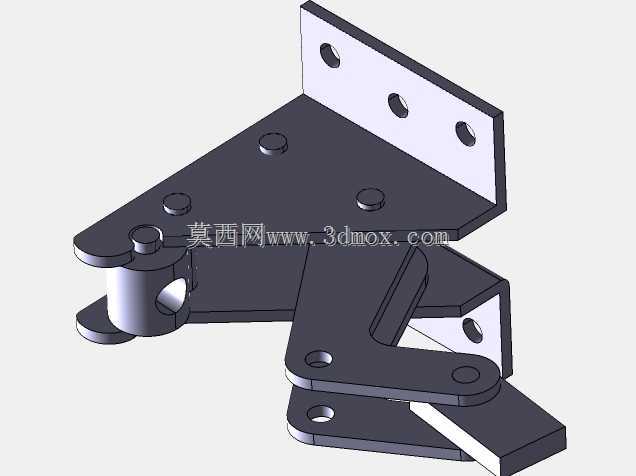

　　这款手动压紧夹具是机械加工、装配工位中十分常见的手动夹紧工装，在小批量零件加工、钳工装配、工件定位工序中应用广泛，不需要外接气源、电源动力，完全依靠手动操作即可完成工件的压紧与松脱，适合没有集中动力供给的零散工位、维修现场以及多品种小批量的柔性生产场景使用。从结构组成来看，整套夹具以底部带安装孔的L型立式支座作为承载基体，支座通过螺栓孔可直接固定在工作台面、工装平板或者专用夹具底座上，安装孔采用长圆孔与圆孔组合的布局，既可以保证安装时的位置微调余量，也能避免加工误差导致的装配干涉，支座的立板上加工有多处沉头孔用于装配转轴、导向套等部件，所有连接位置都采用螺栓紧固而非焊接结构，方便易损件的更换与后期维护。核心的施力部件为T型手摇螺杆，

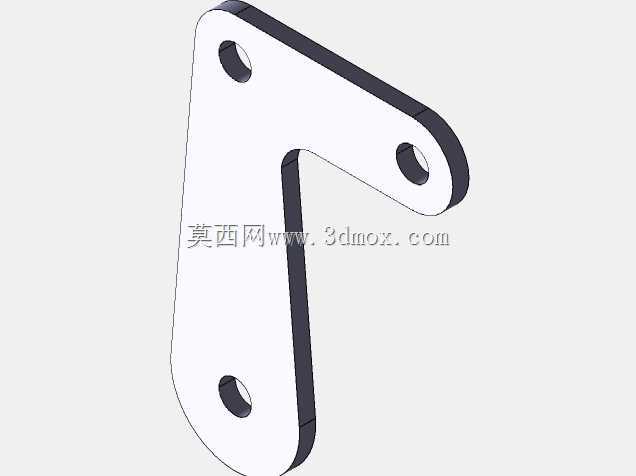

　　螺杆穿过支座上部的导向螺母副，转动端部的T型手柄即可带动螺杆做轴向进给，螺杆前端连接的是连杆式压头组件，这套连杆机构并非单纯的刚性顶紧，而是利用了连杆的死点锁紧特性：当螺杆进给推动连杆摆转至压合位置时，连杆机构越过受力死点，即便螺杆受到反向的工件反作用力，也不会出现松脱退夹的情况，相比普通的螺杆直接顶紧结构，这种连杆压头的压紧力分布更均匀，压头与工件接触的位置可以自适应工件表面的微小角度偏差，不会因为工件表面存在斜度就出现压点滑移、压伤工件表面的问题。压头的工作端做了加宽处理，接触面上可以根据实际夹持工件的材质更换橡胶垫、铜垫或者硬质合金垫块，避免在软质金属、非金属工件表面留下压痕，也能提升夹持摩擦力，防止加工过程中工件出现窜动。

　　整套夹具的操作逻辑十分简单，装夹工件时先将工件放置在定位面上，转动T型手柄带动螺杆向前推进，推动连杆机构带动压头下摆压合在工件表面，继续施加小幅度的手柄扭矩即可通过连杆增力结构获得足够的压紧力，加工完成后反向转动手柄，螺杆后退带动连杆抬起压头，即可快速取下工件，整个操作流程不需要额外的工具，单人单手即可完成操作，单工位的装夹耗时可以控制在数秒内，相比传统的螺栓压板夹紧方式，装夹效率提升十分明显。从安装边界来看，这套夹具的底座安装孔距适配常规的工装工作台T型槽间距，整体高度控制在普通台虎钳的高度区间内，不会因为夹具本身过高导致加工时刀具行程不足，压头的开合行程可以覆盖100mm以内的工件厚度夹持需求，对于常规的板类零件、小型轴类零件、

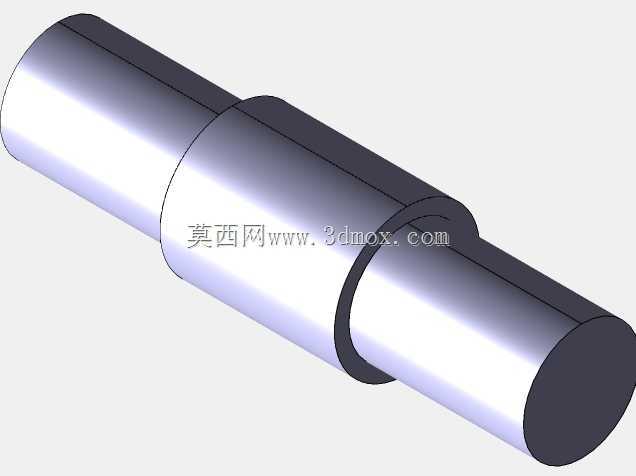

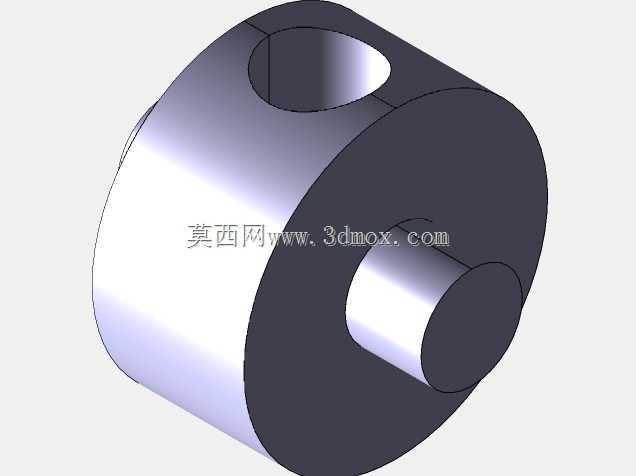

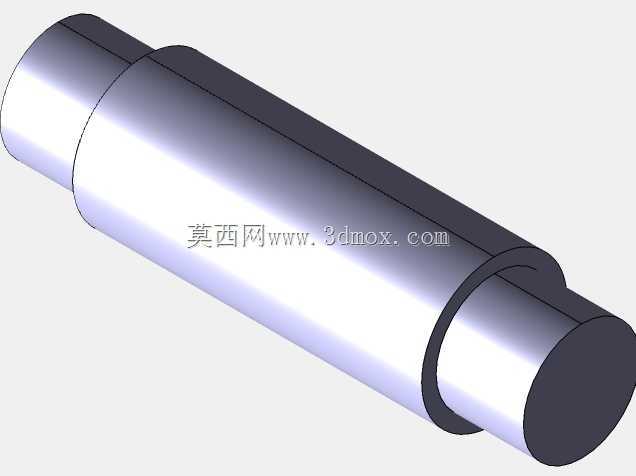

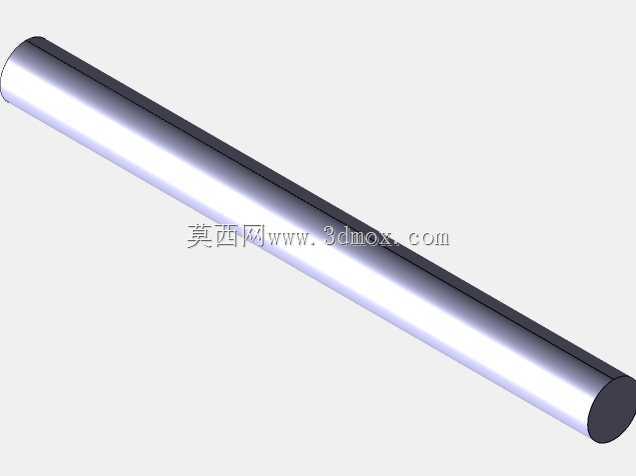

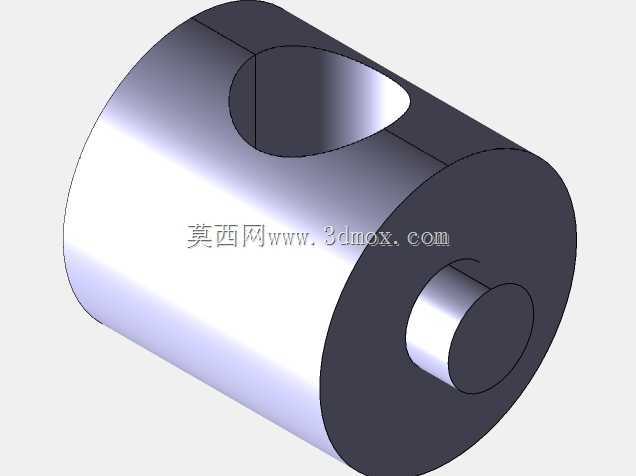

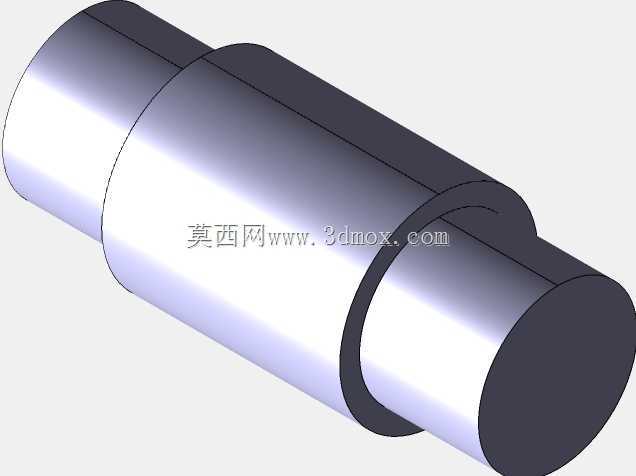

　　异型结构件的侧面压紧、顶面压紧都能适配。在设计细节上，所有的转动铰接位置都设计了耐磨衬套，避免长期反复转动导致基体部件磨损，衬套采用标准铜套规格，磨损后可以直接采购标准件更换，不需要对整套夹具进行报废处理；螺杆采用梯形螺纹而非普通三角螺纹，梯形螺纹的传动效率更高，耐磨性能更好，长期承受轴向载荷也不容易出现滑牙问题，螺纹部分预留了足够的润滑脂存储空间，日常维护只需要定期在螺纹面、铰接点涂抹润滑脂即可，没有复杂的维护要求。在实际生产场景中，这类夹具常被用于钻床钻孔工序的工件定位、铣床轻铣加工的工件装夹、焊接工位的工件拼合固定、装配工序的部件压紧定位，因为不需要外接动力，在户外维修、临时加工点的场景下也能快速部署使用，相比气动、液压夹具，它不存在管路布置、动力源配套的问题，采购与使用成本极低，同时结构可靠性高，不会因为动力中断出现工件松脱的安全隐患。设计过程中需要重点校核的是连杆机构的死点位置、螺杆的轴向抗压强度以及支座立板的抗弯强度，避免压紧力过大导致支座变形、螺杆弯曲的问题，压头的压紧行程需要匹配目标工件的尺寸范围，行程过大会导致操作空程过多，行程过小则无法适配不同厚度的工件，安装孔的位置需要保证夹具固定后受力方向指向工作台面，避免压紧时出现夹具倾覆的力矩。
