V型夹紧式工件固定夹具结构设计

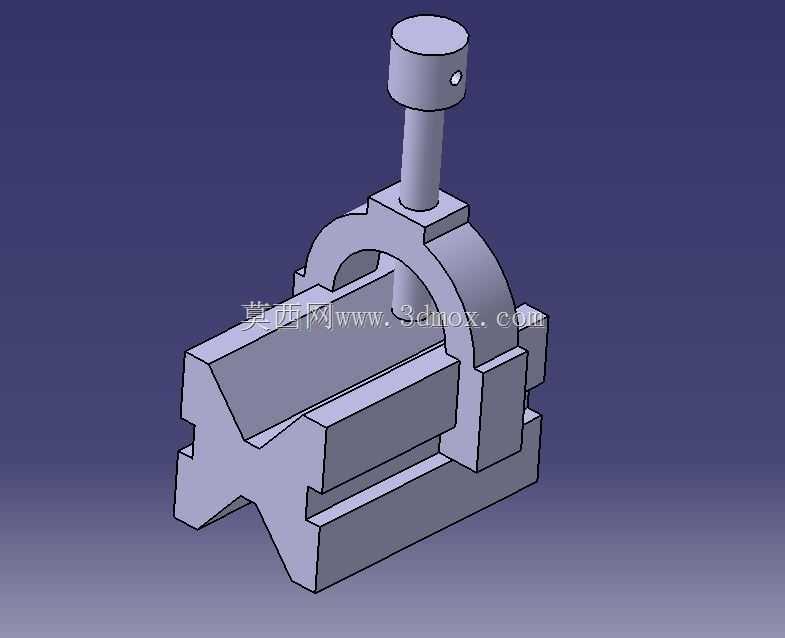

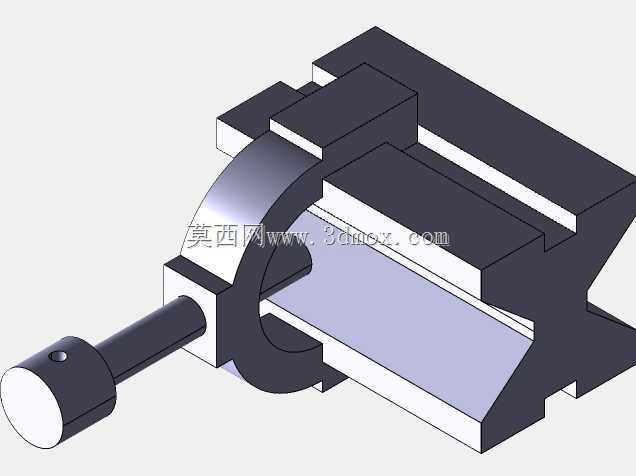

　　在机加工工序的工件装夹环节，这类V型座搭配顶压结构的夹紧组件，是轴类、小型异型截面零件加工时的核心定位工装，常配套普通铣床、磨床、钻床的工作台面使用，也可作为钳工划线工序的定位基准件，覆盖小批量多品种零件的装夹需求，相比通用平口钳，它对圆柱类工件的同轴定位精度更有优势，不会出现装夹时工件轴线偏移的问题。从结构功能来看，底部的V型支撑座直接承担工件的承重与径向定位，V型开口的角度采用常规90度设计，适配直径区间内的圆柱类零件，两侧的挡边结构可限制工件沿V型槽方向的窜动，上方的螺杆压头组件负责提供垂直向下的夹紧力，压头端部做了平面倒角处理，避免压合时在工件表面留下压痕，同时压头与螺杆采用活动连接结构，

　　夹紧时压头可随工件表面自适应微调角度，保证夹紧力均匀分布，不会出现单点受力过大导致的工件变形。设计过程中优先考虑了装夹操作的便捷性，顶部的操作手柄做了加粗圆柱设计，操作人员无需额外工具，徒手即可转动手柄完成夹紧与松卸动作，手柄侧面的小孔可插入加力杆，应对大直径工件需要更大夹紧力的工况。整个组件的安装边界适配常规机床工作台的T型槽间距，底座两侧预留了安装通孔，可直接通过T型螺栓固定在工作台面上，不需要额外制作转接板，底座底部做了0.5毫米的凹面设计，仅靠四周的贴合面与工作台接触，避免工作台面的细小铁屑、杂质导致夹具安装倾斜，保证定位基准的平面度。从尺寸匹配逻辑来看，V型槽的开口深度覆盖常见小型轴类零件的半径范围，

　　压头的下行行程预留了足够的装夹余量，即使工件直径在适配区间内有小幅波动，也不需要调整压头的初始位置，转动手柄即可完成夹紧，减少装夹辅助时间。这类夹具的结构没有复杂的传动组件，所有零件都采用常规金属切削工艺即可加工，螺杆采用梯形螺纹设计，具备自锁性能，夹紧后不会因为机床加工的振动出现松脱问题，日常维护只需要定期在螺纹处涂抹润滑脂，清理V型槽内积存的切屑即可，长期使用的磨损部件仅为压头与螺杆，更换成本极低。在实际加工场景中，这类夹具还可配合角度垫铁使用，完成带斜度的轴类零件钻孔、铣槽工序，相比专用定制夹具，它的通用适配性更强，不需要针对单一零件单独制作工装，能有效降低小批量加工的工装成本，同时装夹重复定位精度可控制在0.02毫米以内，

　　满足普通机加工工序的精度要求。设计时还考虑了切屑排出的问题，V型槽的两端做了开放式设计，加工过程中产生的切屑可顺着槽的两端直接排出，不会积存在定位面上影响装夹精度，底座的棱角处都做了倒角处理，避免操作人员安装、搬运时被锐边划伤，符合机械工装的安全设计规范。
