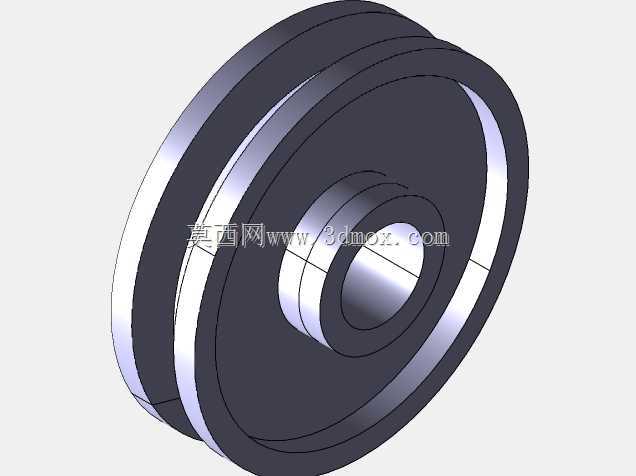

带V型槽双轮缘工业行走轮结构设计

　　这款轮体结构主要适配轨道行走类设备的移动承载需求，常见于车间轻型输送线、小型起重导向机构、有轨巡检小车的走行部位，区别于普通平面行走轮，其轮缘与槽型结构的设计直接决定了设备行走过程中的导向精度与防脱轨能力。从实际使用场景来看，这类轮体多匹配圆钢轨道或者角钢轨道使用，轮面的V型槽结构能够在行走过程中自动贴合轨道顶面，抵消设备运行中产生的横向偏移量，不需要额外加装导向滑块就能维持走行轨迹的稳定性，在短距离往复移动的工位设备上应用时，能大幅降低导向结构的装配复杂度。

　　设计过程中首先明确了轮体的承载边界，中心轴孔的直径与配合公差按照常用的光轴安装标准设定，孔壁预留了键槽安装位置，既可以采用过盈配合直接与传动轴固连，也能通过平键传递扭矩，适配不同的动力输入形式。轮体两侧的凸缘结构高度经过反复校核，既要保证轮体在轨道上出现最大允许横向窜动时不会脱出轨道，又要避免凸缘过高与轨道侧边的安装支架产生运动干涉，凸缘的倒角处理采用了圆弧过渡，能够减少轮体与轨道侧面意外剐蹭时的接触应力，避免长期使用后出现凸缘崩边的问题。

　　轮槽的工作面做了等宽设计，槽面的粗糙度要求控制在合理区间，既保证与轨道接触时的摩擦阻力处于合适范围，不会因为接触面过于光滑出现行走打滑，也能避免接触面过于粗糙加速轨道与轮面的磨损。轮体的整体壁厚按照均匀承载的思路设计，轮毂部位的厚度大于轮缘部位，能够将轴孔传递来的支撑应力均匀分散到整个轮面，避免应力集中导致的轮体开裂问题，轮毂与轮面之间的过渡区域采用了大圆角衔接，没有尖锐的结构转角，在铸造或者机加工过程中都能减少应力残留，提升零件的整体结构强度。

　　从安装边界来看，轮体的总宽度控制在常规安装支架的跨距范围内，两侧凸缘的外径大于轮槽工作面的外径，安装时不需要额外加装挡圈就能限制轮体在轴向上的窜动，轴孔的两端都做了倒角处理，方便装配时快速对准传动轴，也能避免装配过程中孔壁的毛刺刮伤轴面影响配合精度。在实际选型适配时，这类轮体的单轮承载能力需要匹配设备的总重量进行核算，轮槽的角度需要与所用轨道的截面形状完全匹配，如果是用于有粉尘或者潮湿的工况环境，还可以在轮面增加耐磨涂层提升使用寿命，不过基础结构的设计已经覆盖了大部分常规工业场景的使用需求，不需要做过多的结构改动就能直接适配多数轻型有轨行走设备的安装要求。

　　在结构验证阶段，需要重点校核轮体在额定载荷下的径向变形量，确保轮面与轨道的接触面积不会因为变形出现大幅变化，同时要验证轮体在最大转速下的动平衡性能，避免高速行走时出现轮体跳动导致的设备震动。轮体的材料选择通常根据承载需求确定，轻载场景可以采用工程塑料或者铸铁材质，重载场景则需要选用铸钢并做表面淬火处理，不过三维结构的设计已经预留了足够的尺寸余量，不管采用哪种加工材料，都不需要调整核心的安装尺寸与配合边界，能够直接对接后续的加工工艺环节。
