日内瓦槽轮间歇传动机构结构设计

　　做间歇传动方案选型的时候，日内瓦槽轮是绕不开的经典结构，很多刚接触机构设计的工程师容易把它和棘轮机构搞混，实际上二者的适用场景差异极大。日内瓦槽轮的核心优势是传动过程无冲击、分度定位精度可控，不需要额外加装锁止结构就能在停歇阶段保持稳定的位置状态，这一点在多工位自动化转台、轻工包装设备的进给工位、胶片式放映机的走片机构里体现得尤为明显。

　　从实际使用场景来看，这类槽轮结构大多用在中低速、工位分度节拍固定的设备上，比如半自动灌装机的瓶身换位工位，每次槽轮转位对应一个工位的灌装、上盖、贴标动作，停歇阶段槽轮的凹弧面和主动拨盘的锁止弧完全贴合，不会因为工位上的操作外力出现转位偏移，相比棘轮机构的跳齿风险，槽轮的传动平稳性更适合有定位精度要求的工位。还有老式的机械加工回转工作台，不少也采用改良型的日内瓦槽轮做分度驱动，配合定位销能实现等分工位的精准换位，不需要复杂的伺服控制就能实现固定节拍的间歇动作，成本比伺服转台低很多，维护难度也更小。

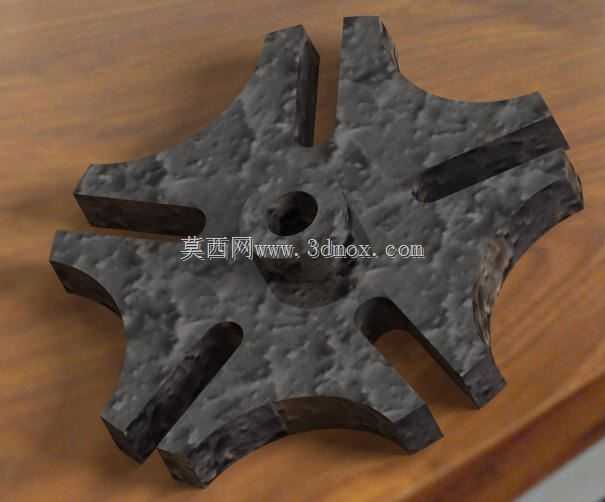

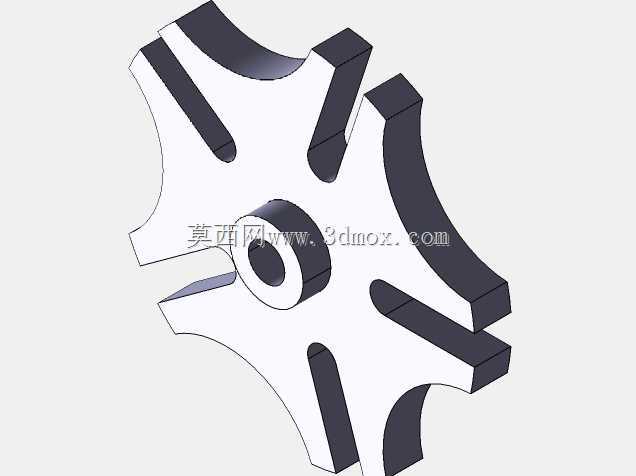

　　这个槽轮的设计思路完全围绕间歇传动的核心需求展开，整体采用六槽等分布局，对应主动拨盘每旋转一周，槽轮完成六十度的分度转位，转位过程中拨销进入槽轮的径向导槽时，锁止弧刚好脱离配合，拨销带动槽轮转动，当拨销从导槽另一侧滑出时，锁止弧重新进入配合状态，槽轮立刻停止转动并保持位置，整个动作的衔接没有间隙，转位的启停加速度曲线平滑，不会产生刚性冲击。槽轮的中心设置有同轴安装孔，用于和输出转轴配合传递扭矩，孔位的公差设计采用基孔制过渡配合，既能保证传动过程无空回，也方便后期拆装维护。六个径向导槽的侧壁做了微小的拔模斜度处理，避免拨销在导槽内滑动时出现卡滞，导槽的端部做了圆弧过渡，分散拨销接触时的应力集中，延长零件的使用寿命。

　　从安装边界来看，这个槽轮的径向尺寸完全匹配对应主动拨盘的中心距要求，安装时需要保证槽轮和主动拨盘的轴线平行度误差控制在0.02mm以内，否则会出现拨销卡滞、传动阻力骤增的问题，严重时甚至会掰断拨销或者磨损导槽侧壁。槽轮的轴向厚度根据传递扭矩的大小做了匹配，常规轻工设备使用场景下，厚度不需要过大，只要能保证拨销和导槽的接触长度足够传递扭矩即可，过厚的槽轮会增加不必要的转动惯量，反而会提升转位启停阶段的冲击。槽轮的六个外伸轮缘做了圆弧倒角处理，一方面是避免安装时锐边划伤操作人员，另一方面也能减少转动过程中的空气阻力，在高速运转场景下降低风噪和动平衡偏差。

　　很多新手在设计这类槽轮的时候容易忽略锁止弧的配合间隙，间隙过大会导致停歇阶段槽轮有窜动间隙，影响工位定位精度，间隙过小则会出现锁止弧面摩擦卡滞，导致传动阻力变大，甚至出现磨损失效。这个结构的锁止弧采用和主动拨盘锁止凸缘等半径的设计，配合间隙控制在0.01-0.03mm之间，既能保证转动灵活，也能最大限度减小停歇阶段的位置窜动。另外导槽的宽度和拨销直径的配合也采用小间隙配合，间隙过大会导致转位启停时存在冲击，间隙过小则会加剧拨销和导槽的磨损，长期使用后精度下降明显。

　　在材料选择上，这类槽轮如果用于低速轻载场景，可以采用45号钢调质处理，表面做发黑防锈即可，如果用于中速或者有一定冲击载荷的场景，可以采用40Cr调质后表面淬火，提升导槽和锁止弧面的耐磨性，要是用于食品包装等有卫生要求的场景，还可以采用304不锈钢加工，表面做抛光处理，避免积尘滋生细菌。不同的使用场景下，槽轮的槽数也可以根据实际工位需求调整，四槽结构对应每次九十度分度，八槽结构对应每次四十五度分度，六槽结构是综合转位加速度、传动效率、锁止可靠性之后最均衡的选择，也是工业场景里应用最广泛的槽轮结构形式。
