冲压加工用样品部件复合模具结构

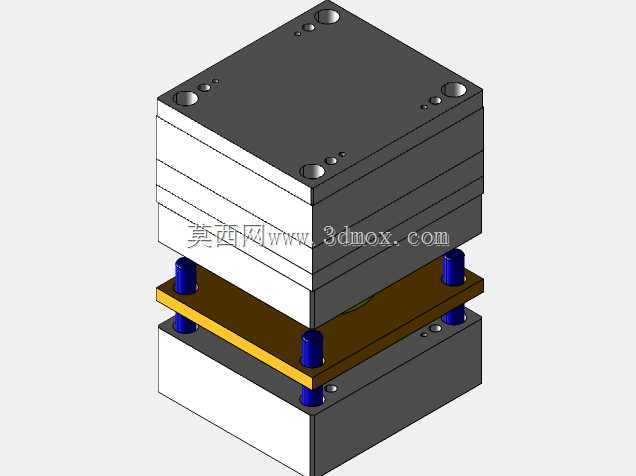

　　这套复合模具主要面向小批量样品零部件的冲压加工场景，在五金零部件试制、小批量定制件生产环节中，可在单次压力机行程内完成多道冲压工序的同步加工，避免多套单工序模反复定位带来的累积误差，尤其适合带冲孔、落料、成型复合特征的平板类五金样件加工，能大幅缩短样件交付周期，减少工序间转运的辅助工时。从结构布局来看，整套模具采用典型的倒装复合模排布逻辑，上模部分整合了凸凹模、冲孔凸模、卸料弹性元件等核心组件，下模部分设置凹模、顶料机构与定位销，导柱导套采用四角对称布置，合模过程中可保证上下模的同轴度控制在0.02mm以内，满足薄料冲压的间隙均匀性要求，避免出现冲裁断面毛刺过大、孔位偏移的问题。

　　模具的安装边界完全适配常规开式可倾压力机的工作台面尺寸，模柄采用标准规格设计，可直接与压力机滑块的模柄孔配合锁紧，上下模座的安装槽、压板固定位均按照通用压力机的装夹尺寸预留，无需额外加工转接板即可完成上机装调。设计过程中针对样件加工的多品种适配需求，在卸料板与凸模的配合段预留了快换间隙，当加工不同厚度的板材样件时，仅需更换对应规格的弹性卸料胶圈与调整导柱的配合行程，即可快速完成适配，无需整体拆解模架。模具的工作端面做了高频淬火处理，冲裁刃口的硬度控制在HRC58-62区间，可承受0.5-3mm厚度冷轧钢板、镀锌板的连续冲裁作业，刃口的有效工作长度预留了足够的修磨余量，每次修磨后仅需调整闭合高度即可继续使用，降低了模具的长期维护成本。

　　上下模之间设置的限位柱可在合模到最低位置时精准控制刃口切入深度，避免因压力机行程调整过深导致刃口崩裂，同时在开模状态下，卸料板的弹性预压力可将箍在凸模上的板材平稳卸下，顶料机构则可将卡在凹模内的成型工件自动顶出，无需人工手动取件，提升了小批量加工过程中的操作安全性。导柱与导套之间采用间隙配合，配合面加注润滑脂后可保证连续往复运动过程中无卡滞，模座采用45号钢调质处理，整体刚性足够承受冲裁过程中的瞬时冲击力，不会出现模座变形导致的间隙偏移问题。针对样件加工常出现的试模调整需求，模具的定位销采用可拆换结构，当样件的毛坯外形尺寸有微调时，仅需更换对应位置的定位销即可重新定位，无需在模座上重新加工定位孔，大幅缩短了试模调整的周期。

　　整套模具的闭合高度、开模行程均经过匹配计算，适配多数中小吨位普通压力机的参数范围，在五金加工车间的常规设备上即可完成安装使用，无需专门配置专用冲压设备，对于样件试制、小批量定制生产的场景来说，可有效降低生产准备的成本投入，同时保证加工出的零部件尺寸一致性满足样品验证的精度要求。
