蝶形尾翼式气动打磨笔结构设计

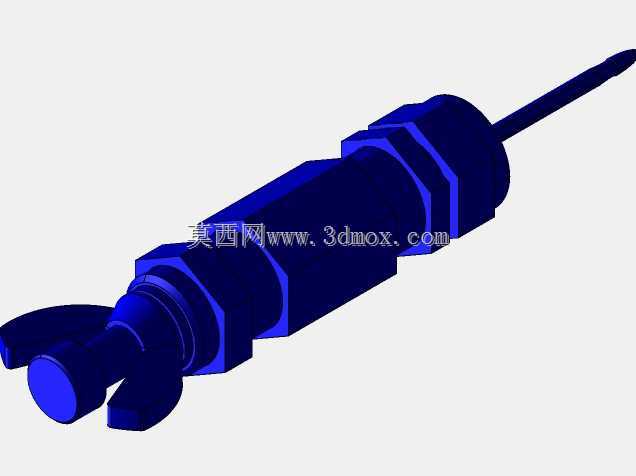

　　这款笔式气动打磨工具，是精密加工产线、模具修配工位上常用的手持作业器具，整体采用细长笔状构型，尾部集成蝶形调节旋钮，前端伸出细长作业杆，适配狭小空间内的精细加工作业需求。从实际应用场景来看，这类工具常出现在注塑模具飞边去除、冲压件毛刺修整、精密铸件浇口打磨、3D打印零件后处理、五金件焊缝余高修磨等工位，相比电动打磨工具，气动驱动的形式没有漏电风险，在金属加工车间多切削液、多金属粉尘的环境下适配性更强，长时间手持作业的疲劳度也更低。

　　从功能特性来看，尾部的蝶形旋钮是气量调节结构，作业人员无需额外寻找调节开关，仅用拇指和食指拧动蝶形翼片就能实时调整进气量，匹配不同材质、不同磨削量的作业需求，旋钮的翼片做了圆弧过渡处理，戴劳保手套操作时也不会出现打滑硌手的问题。笔身主体做了多段六角防滑结构，既可以在平放时避免工具从工作台滚落，也能在手持时增加握持摩擦力，沾有少量切削液或润滑油的状态下也能稳定握持。前端的作业杆做了细长收窄设计，能够深入到模具型腔的窄槽、零件的交叉孔、结构件的内侧死角等普通打磨工具无法触及的位置，完成精细修整作业。

　　在设计思路上，这款工具优先考虑了手持作业的人机工程需求，整体重心落在笔身中部的握持区域，作业时前端作业头的重量不会带来明显的坠手感，长时间握持操作手腕不易产生劳损。笔身的外径控制在适合成人单手握持的尺寸范围，六角结构的对边尺寸兼顾了防滑性和握持舒适度，不会因为棱角过于尖锐硌压掌心。内部的气道设计做了同轴布局，避免高压气体通入时产生偏心力导致作业时笔身抖动，保证磨削作业的稳定性，减少作业时的振手问题。尾部的进气接口采用标准外螺纹结构，能够适配车间通用的气动快插接头，无需额外转换配件就能快速接入车间压缩空气管路。

　　从安装边界与尺寸适配来看，这款工具整体长度适配常规工具收纳盒的格位尺寸，笔身最大外径符合手持作业的合理范围，前端作业杆的直径足够小，能够伸入宽度5mm以上的窄槽内作业，尾部蝶形旋钮的外径不会超过笔身最大握持直径太多，在狭窄空间内操作时旋钮不会和周边零件发生干涉。进气接口的螺纹规格匹配行业通用的气动管路标准，接入气源后不需要额外的固定结构，手持即可完成全部操作，作业时的活动范围仅受气管长度限制，能够灵活适配不同工位的移动作业需求。笔身的六角结构也可以适配简易的工位夹具，在需要固定工具进行小件磨削时，能够通过夹具夹紧六角部位完成固定，拓展工具的使用场景。

　　在实际选型适配中，这类笔式气动打磨工具可以根据作业需求更换不同的打磨头，适配硬质合金旋转锉、砂轮磨头、抛光砂头等不同作业附件，完成从粗磨去毛刺到精抛表面处理的全流程工序，相比大型打磨设备，它的作业灵活性更高，针对小面积、高精度的修整作业效率优势明显，是精密加工、模具制造、五金修配领域不可或缺的手持作业工具。
