螺旋缠绕式管壳换热单元三维结构设计

项目分类:换热器 发布时间:2021-12-19 ID:462176

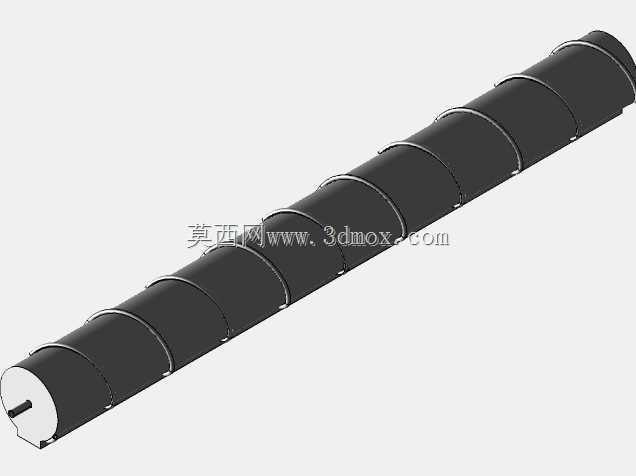

  • 螺旋缠绕式管壳换热单元三维结构设计
  • 螺旋缠绕式管壳换热单元三维结构设计

  在化工、暖通、能源动力、食品加工等多个工业场景中,管壳式换热设备始终是热量传递环节的核心配置,本次呈现的螺旋缠绕式管壳换热单元,针对常规直管换热设备换热效率偏低、壳程流体易出现流动死区的痛点做了结构优化,适配中小流量、温差适配范围宽的换热工况。从实际应用场景来看,这类换热单元既可以作为独立的换热模块嵌入小型制冷机组、余热回收支路,也可以多组串联后组成中型换热机组,用于化工物料的预热、冷却环节,或是暖通系统中的水-水换热、汽-水换热工况,相比同容积的直管换热器,其单位体积换热面积能提升40%左右,非常适合安装空间受限的撬装设备集成场景。

  从设备实际用途出发,该结构的核心作用是实现两种不同温度流体之间的热量传递,且两种流体全程通过管壁隔离,不会出现介质掺混问题,可满足洁净介质换热、有腐蚀性介质换热的隔离要求。壳程走被加热或被冷却的介质,管程走换热载热/载冷介质,螺旋缠绕的管束结构可以让壳程流体在流动过程中持续被螺旋结构扰动,不断打破管壁处的层流边界层,降低传热热阻,同时管内流体在螺旋流道内流动时也会产生二次环流,进一步强化管侧的传热效率,相比常规折流板管壳换热器,还能避免折流板与管束连接位置的漏流问题,也减少了折流板对管束的磨损,延长设备的连续运行周期。

  在产品功能特性层面,该换热单元采用等螺距螺旋缠绕管束设计,所有换热管沿中心筒体呈螺旋状排布,相邻管束之间预留均匀的流道间隙,既保证壳程流体的通流面积足够,不会产生过大的流动阻力,也能让流体均匀冲刷每一根换热管的外壁,避免局部流速过低导致的结垢、积渣问题。两端的管板采用平齐式密封结构,可直接与标准管法兰对接,不需要额外做过渡连接,降低现场安装的加工工作量。筒体外侧没有额外的外置支撑结构,整体呈长圆柱形态,可直接通过管箍固定在安装支架上,适配卧式、倾斜式等多种安装姿态,在移动撬装设备上使用时,也能更好地耐受运输过程中的振动载荷,不会出现管束松动、管板密封失效的问题。

  谈及产品设计思路,整个建模过程优先从换热面积的匹配计算出发,先根据目标工况的换热量、对数平均温差、两侧流体的对流换热系数,计算出所需的总换热面积,再反推换热管的总长度、管束排布的螺距与缠绕直径。建模时先确定中心芯筒的外径尺寸,芯筒的作用是给螺旋管束提供缠绕支撑,避免管束在流体冲击下出现径向变形,芯筒的通径根据壳程流体的流量确定,保证芯筒与外壳之间的环形流道内流速处于1.2-1.8m/s的合理区间,兼顾换热效率与流动阻力。换热管选用等直径薄壁金属管,缠绕过程中严格控制每一圈的弯曲半径,避免弯曲位置出现管壁减薄、截面椭圆变形的问题,每根换热管的两端都垂直插入管板的对应开孔中,保证管端与管板的焊接密封面平齐,减少焊接缺陷。外壳采用等直径圆柱筒体,两端与管板焊接形成密闭的壳程腔室,筒体上预留的两个接管分别作为壳程流体的进出口,接管位置沿筒体切线方向偏置,配合螺旋管束的导流方向,进一步减少壳程的流动阻力。

  从外形尺寸与安装边界来看,该换热单元整体为细长圆柱结构,整体长径比控制在12:1左右,既保证了足够的换热管排布长度,也不会因为长径比过大导致筒体刚性不足。两端管板的法兰连接尺寸符合通用管道法兰标准,现场安装时不需要单独加工配对法兰,直接与对应管径的工艺管道对接即可。安装时需要预留的轴向操作空间为设备总长度加两端各200mm的管道连接操作距离,径向预留空间为筒体外径加两侧各100mm的管箍安装与保温层敷设空间,设备的支撑位置设置在距离两端管板1/6总长度的位置,采用双支撑结构,避免设备运行过程中出现挠度变形。需要注意的是,该结构安装时要保证螺旋管束的旋向与壳程流体的流入方向匹配,让流体顺着螺旋方向流动,避免反向流动导致阻力陡增、换热效率下降。另外,建模过程中对所有的焊缝位置、管束连接位置都做了细节还原,可直接用于后续的工程出图、有限元流场分析、结构强度校核,也能作为同类型换热设备选型时的结构参考,帮助设计人员快速调整螺距、管径、筒体长度等参数,匹配不同工况的换热需求。
