履带机器人行走轮用齿轮结构设计

项目分类:齿轮 发布时间:2021-12-19 ID:463116
  • 履带机器人行走轮用齿轮结构设计
  • 履带机器人行走轮用齿轮结构设计

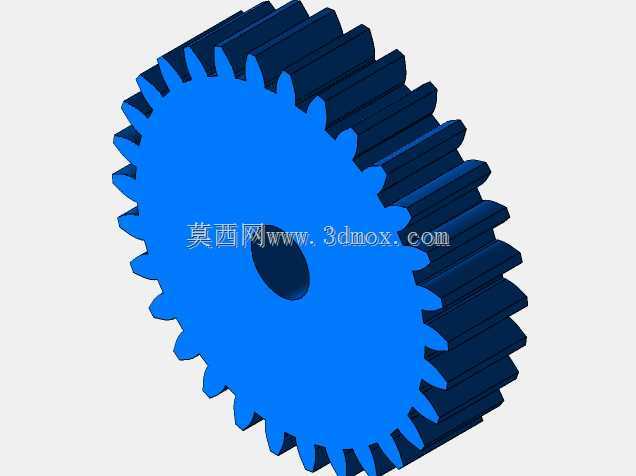

  这款齿轮是专为小型履带式移动机器人行走轮系开发的传动构件,在小型巡检机器人、教育类履带机器人、室内作业履带移动平台的行走系统中,这类齿轮直接承担动力传递与履带啮合驱动的核心作用,区别于常规减速箱内的闭式传动齿轮,作为行走轮使用的齿轮需要同时兼顾与履带的啮合精度、自身转动的支撑强度以及运行过程中的抗冲击性能。

  从实际应用场景来看,这类齿轮多用于负载在5kg到20kg区间的小型履带移动设备,常见于高校机器人竞赛参赛作品、厂区管道巡检小型机器人、家庭服务类履带移动平台的行走端,安装时齿轮内孔直接与行走驱动轴配合,通过轴肩与卡簧完成轴向定位,齿轮的齿部与橡胶履带内侧的啮合槽精准嵌合,驱动轴输出的扭矩通过齿轮传递给履带,带动整个设备完成前进、后退、转向等行走动作。

  设计过程中首先要匹配履带的节距参数,齿顶圆的尺寸需要严格适配履带内侧的啮合间隙,避免齿顶过高顶死履带、或是齿高不足出现跳齿脱轨的问题;齿轮的辐板采用了分层式结构,靠近齿根的区域做了加厚处理,抵消履带啮合时带来的径向冲击力,中间区域做了环形减重槽,在不降低整体结构强度的前提下减少转动惯量,降低驱动电机的启动负载,内孔的安装基准面与齿面的同轴度公差控制在0.02mm以内,保证转动过程中不会出现偏心晃动,减少履带运行过程中的偏磨问题。

  从安装边界来看,齿轮的轴向厚度需要匹配履带的内侧宽度,两侧预留0.5mm到1mm的间隙,避免运行过程中齿轮侧面与履带挡边发生摩擦;内孔的直径适配常用的4mm、6mm标准微型驱动轴,孔壁可根据需求加工顶丝孔或是键槽,满足不同扭矩等级的传动固定需求;齿部的齿形做了微小的修缘处理,啮合过程中可以减少与橡胶履带的接触冲击,降低运行噪音,同时提升履带的使用寿命。

  不同于工业设备中重载传动齿轮的设计思路,这类行走轮齿轮不需要过高的齿面硬度,因为啮合对象是橡胶材质的履带,过硬的齿面反而会加速履带的磨损,因此结构设计上更多侧重轻量化与转动平顺性,辐板上的环形结构除了减重之外,还可以在装配时作为视觉对中基准,方便调试阶段快速判断齿轮的安装偏心情况;齿轮的端面做了倒角处理,既可以去除加工毛刺,也能在安装履带时起到导向作用,降低装配难度。

  在实际选型匹配时,需要注意齿轮的齿根圆直径要大于行走轮系的最小通过间隙,避免设备越障时齿根位置卡滞障碍物;同时齿轮的安装中心距要和驱动轮、导向轮的中心距匹配,保证履带的张紧度处于合理区间,张紧力过大会加剧齿轮与履带的磨损,张紧力过小则容易在转向时出现脱齿问题。这类齿轮的结构设计不需要复杂的变位系数计算,重点在于啮合尺寸的匹配与安装基准的精度控制,只要控制好齿形与履带的啮合间隙、内孔与齿面的同轴度,就能满足小型履带机器人的行走使用需求,在三维建模过程中,齿形可以通过参数化生成后再针对履带啮合特性做局部修形,辐板的减重结构可以根据实际负载情况调整厚度,不需要照搬固定的尺寸参数,可根据具体的机器人负载、驱动电机扭矩做适配性调整。
