渐开线参数化直齿圆柱传动零件

　　在常规机械传动系统的布局里，直齿圆柱齿轮是应用覆盖面最广的动力传递构件，从普通的轻工输送线、小型工装夹具的动力头，到中型机床的进给箱、农用机械的传动组，都能见到这类零件的身影。它的核心作用是在平行轴之间传递旋转扭矩与转速，通过固定的齿数比实现精准的传动比匹配，相比斜齿轮、蜗轮蜗杆等其他传动形式，直齿轮的加工门槛更低、装配调整难度更小，轴向无额外分力，对支撑轴承的载荷要求更友好，尤其适合中低速、中等载荷的开式或半开式传动场景。

　　这个直齿轮的设计全程依托参数化逻辑搭建，核心齿廓采用标准渐开线生成，建模时先通过几何关系定义基圆、分度圆、齿顶圆、齿根圆的尺寸关联，将模数、齿数、压力角、齿顶高系数、顶隙系数都设为可调整的关联参数，后续如果需要适配不同的传动比或者中心距要求，只需要修改对应参数就能自动重生成整个齿形，不需要逐齿重新绘制轮廓，能大幅降低同系列不同规格齿轮的重复建模工作量。齿根部分做了标准的圆角过渡，避免齿根直角带来的应力集中问题，实际加工时这个圆角能有效提升轮齿的弯曲疲劳强度，减少交变载荷下的断齿风险。

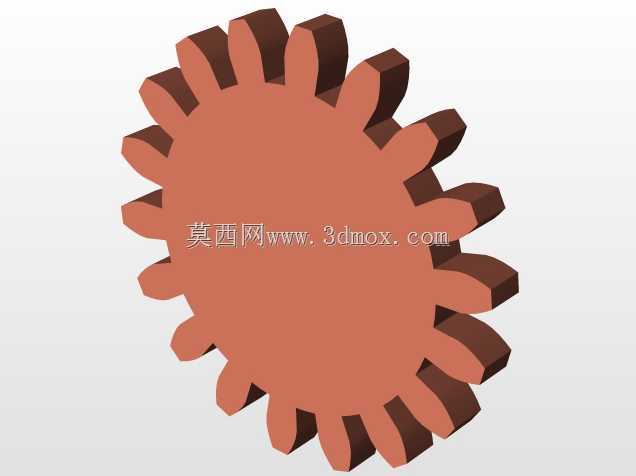

　　从结构外形来看，这个齿轮采用实心辐板式结构，没有额外的减重孔或者轮毂凸台，适合小模数、小直径的传动场景，安装时通过中心孔与传动轴配合，可根据实际装配需求选择平键连接或者过盈配合的固定方式，安装边界需要注意与配对齿轮的中心距公差，中心距偏差过大容易导致齿侧间隙超标，运行时出现冲击噪音或者反向回程间隙过大，偏差过小则会加剧齿面磨损，甚至出现卡滞无法转动的情况。齿宽的设计参考了常规通用传动的宽径比范围，既能保证足够的齿面接触面积，传递额定扭矩时不会出现齿面压溃，又不会因为齿宽过大导致载荷沿齿向分布不均，出现偏磨的问题。

　　实际选型应用时，需要先核算传动系统的额定输入扭矩、转速，匹配对应模数的齿轮，模数越大轮齿的抗弯曲能力越强，适合重载低速场景，小模数齿轮则适合高速轻载、传动精度要求更高的场合。装配时要保证两轴的平行度公差，避免轮齿出现单边接触，加速局部齿面的磨损。日常运行维护中，开式传动需要定期涂抹润滑脂，减少齿面的磨粒磨损，闭式传动箱内则要匹配对应粘度的齿轮油，通过油浴或者飞溅润滑的方式在齿面形成油膜，降低齿面接触应力，延长零件的使用寿命。

　　这类参数化建模的直齿轮，在做设备改型或者传动系统迭代时优势非常明显，不需要从零开始绘制齿形，只需要根据新的传动参数调整对应变量，就能快速得到符合尺寸要求的模型，后续导入工程图模块时能直接生成对应的加工视图，标注尺寸、形位公差、粗糙度要求都能直接关联模型参数，减少绘图时的尺寸错误率。对于做非标设备设计的工程师来说，这类参数化零件可以直接复用进自己的标准件库，做方案布局时直接调用调整参数，能大幅缩短方案设计的周期，不需要在通用标准件建模上耗费过多时间。

　　需要注意的是，渐开线直齿轮在运行时会存在一定的啮合冲击，因为轮齿是沿整个齿宽同时进入啮合、同时退出啮合，所以不适合线速度过高的传动场景，如果是高速传动需求，还是需要选用斜齿圆柱齿轮来降低啮合冲击，但在绝大多数中低速工业传动场景里，直齿轮的可靠性、易加工性、低成本优势都是其他传动零件无法替代的，也是机械传动系统里最基础、最核心的构成零件之一。
