等节距圆柱螺旋压缩弹簧三维建模作品

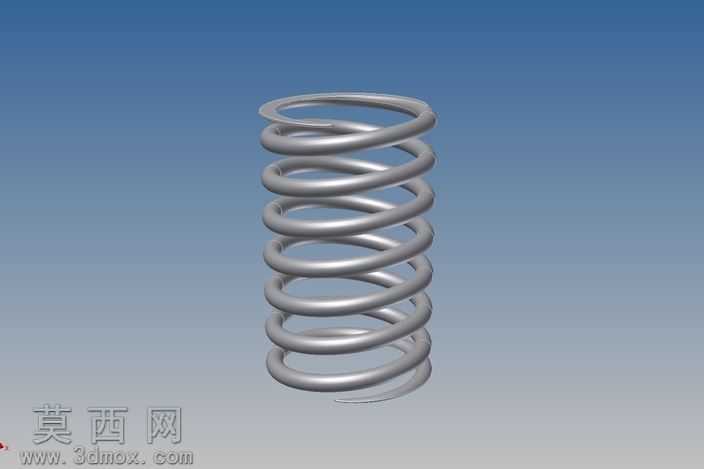

本作品为等节距圆柱螺旋压缩弹簧的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循机械设计中圆柱螺旋弹簧的标准设计规范，还原了压缩弹簧的典型结构特征。建模初期先梳理弹簧的核心参数逻辑：确定弹簧中径、钢丝线径、有效圈数、支撑圈数、自由高度、节距等关键设计参数，以螺旋线作为弹簧主体的扫掠路径，螺旋线的生成严格匹配节距参数，保证各有效圈之间的间距均匀一致，两端的支撑圈部分做并圈处理，贴合实际压缩弹簧的端部结构，避免工作过程中出现端部偏载的问题。扫掠特征选用圆形截面，截面直径匹配钢丝线径参数，扫掠过程中保持截面与螺旋路径的法向垂直，保证钢丝截面的圆度与整体形态的规整度，不会出现截面扭曲变形的问题。材质渲染阶段选用常见的弹簧钢金属材质，调整材质的金属度、粗糙度参数，还原弹簧钢经表面处理后的银灰色金属质感，添加适度的环境反射效果，让模型表面呈现出真实金属的光影层次，背景采用渐变蓝灰色调，突出弹簧主体的结构轮廓，同时在弹簧表面添加柔和的光影过渡，清晰展现每一圈簧圈的曲面形态与螺旋走向。结构设计上，该弹簧为两端并紧磨平的压缩弹簧结构，有效圈部分承担工作过程中的弹性形变功能，两端支撑圈不参与弹性形变，主要用于保证弹簧安装时的端面贴合度与工作时的垂直度，避免弹簧受压时出现失稳侧弯的问题。建模过程中对弹簧的端部收口做了细节处理，保证端部簧圈自然过渡，没有突兀的几何断点，整体模型为实体结构，可直接用于后续的装配干涉检查、弹簧力学仿真分析、工程图导出等工作场景，能够匹配机械产品设计中弹性元件的选型、装配验证需求，模型的几何精度符合通用机械设计的建模标准，无几何错误、破面、重叠面等问题，可直接导入各类三维设计软件进行编辑调用。
