手动螺旋式贝格提取夹持工装结构

　　在机加工维修、小型零部件拆装、轴承内圈拉卸这类现场作业场景里，这类手动螺旋提取结构的使用频次远高于动力工装，毕竟很多工位没有外接气源、液压源的布置条件，纯机械结构的手动工装不需要额外动力配套，拿取就能用，对现场作业的适配性更强。从结构逻辑来看，这套提取装置采用C型开式框架作为主体承载结构，框架开口侧的两个卡爪作为受力支点，作业时将卡爪卡入待提取零部件的卡槽或者端面台阶位置，转动尾部的T型加力杆，带动中部的传动螺杆向前进给，螺杆前端的顶压头就会抵在中心基准轴的端面上，持续转动加力杆的过程中，螺杆的轴向进给反力会带动C型框架整体向后位移，两个卡爪就会勾住待提取的零件沿着轴向平稳拉出，整个施力过程是纯螺旋传动，进给量可以通过转动圈数精准控制，不会出现冲击式施力导致的零件磕碰、轴端损伤问题。

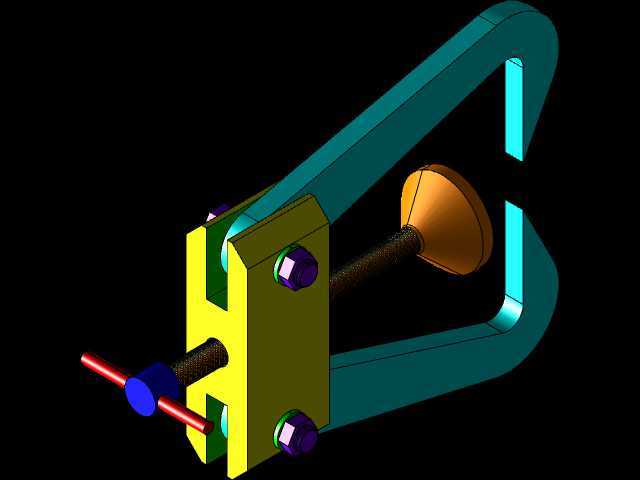

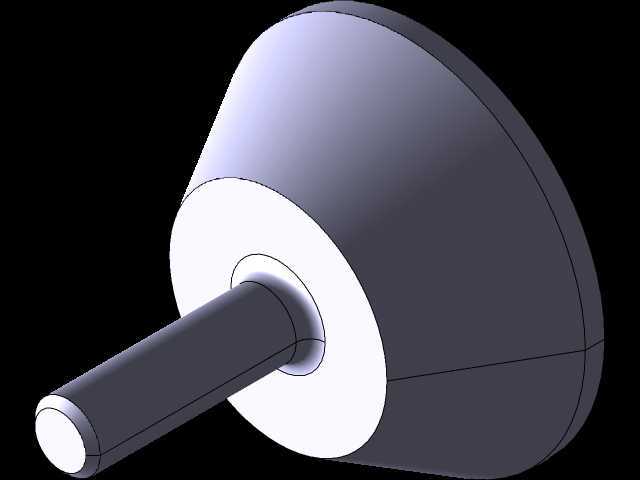

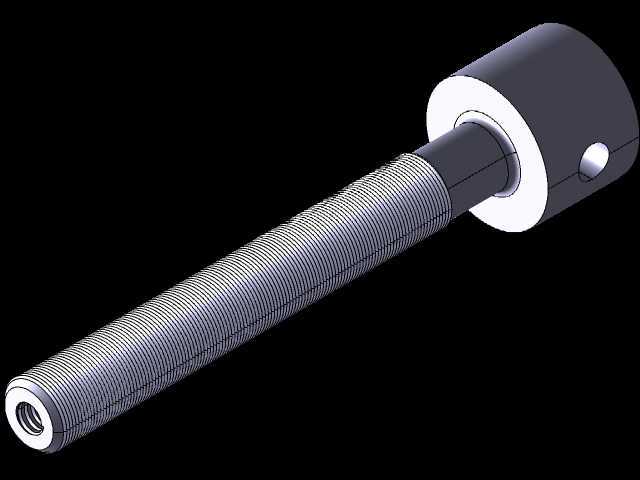

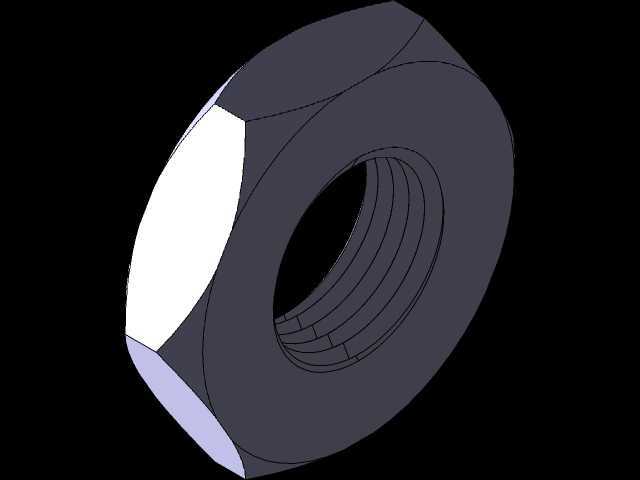

　　设计这套结构的时候，首先要考虑的是框架的受力变形量，C型开口结构在承受拉拔力的时候，开口端会存在向外张开的形变趋势，所以框架的截面厚度做了渐变处理，靠近螺杆安装座的位置截面厚度更大，往卡爪端逐步过渡，既控制了整体重量，又能保证额定拉拔载荷下的形变量在允许范围内，不会因为框架变形导致卡爪滑脱。螺杆和安装座之间采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动施力的场景，而且具备一定的自锁性能，施力过程中不会因为反向作用力导致螺杆自行回退，作业安全性更好。前端的顶压头做了可转动的活接设计，顶压头和螺杆端部之间留有转动间隙，顶压在轴端的时候，顶压头不会跟着螺杆一起转动，避免了螺杆转动时摩擦刮伤轴端的基准面，也能让顶压力始终保持在轴的中心位置，不会出现偏载导致的零件卡滞。

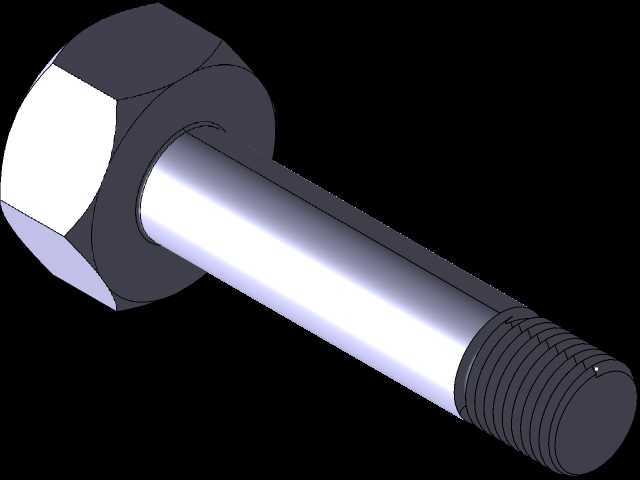

　　安装边界方面，这套提取工装的C型框架开口深度决定了可适配的零件轴向拉拔行程，开口宽度决定了可适配的零件最大外径，作业时不需要额外的安装固定步骤，只要将卡爪对准待提取零件的受力位置，调整螺杆进给量让顶压头抵紧中心轴，就可以开始施力作业。尾部的T型加力杆采用穿销式固定在螺杆尾部，不需要使用的时候可以将加力杆顺着螺杆轴向转动收纳，减少整体的占用空间，方便放在工具箱里携带。框架和螺杆安装座之间采用两个内六角圆柱头螺钉锁紧固定，装配的时候不需要特殊工装，日常维护如果出现螺纹磨损、框架变形的情况，可以快速拆解更换对应的零件，不需要整体报废。卡爪的工作面做了直角止口设计，卡入零件台阶的时候，止口面可以完全贴住零件的受力端面，拉拔过程中受力方向始终和零件轴向保持平行，不会因为受力偏斜导致零件在轴上卡死，相比单钩式的拉马结构，双支点的C型框架受力对称性更好，拉拔薄壁类零件的时候也不会因为单侧受力导致零件变形。

　　在实际使用场景里，这类提取工装除了用来拆卸过盈配合的轴承、衬套，也可以用来夹持小型零件进行钻孔、打磨作业，只要调整螺杆的进给量，就可以快速改变夹持间距，适配不同尺寸的工件。螺杆的螺距选择上兼顾了进给速度和施力力矩，手动转动加力杆的时候，每一圈的进给量不会太大，操作人员不需要施加太大的力就能产生足够的拉拔力，就算是没有经过专门培训的一线作业人员，也能快速掌握使用方法。整个结构没有易损的密封件、电子元件，日常存放不需要做特殊的防锈防护，就算在车间多油污、多粉尘的环境里，也能保持可靠的传动性能，不会因为杂物进入传动部位出现卡滞问题。
