机动车转向操纵方向臂结构设计

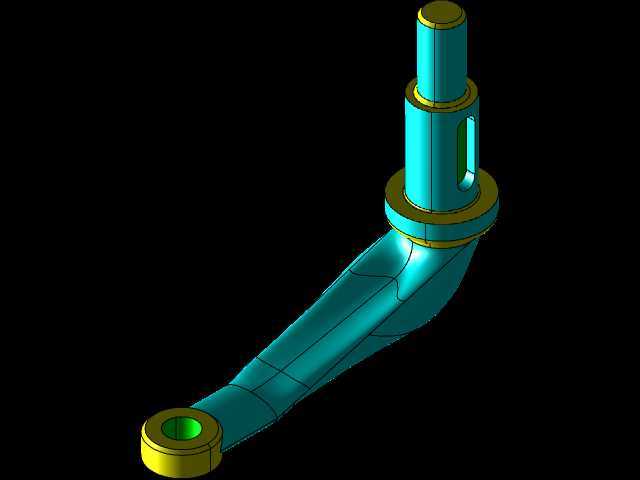

　　在轮式车辆的转向操纵系统里，这类转向臂是连接转向柱与转向拉杆的核心传力构件，日常作业中承担着把驾驶员施加在方向盘上的转向力矩，转化为转向轮偏转驱动力的作用，不管是乘用车辆、轻型工程作业车辆还是小型农用机动设备，只要采用机械连杆式转向结构，就离不开这类构件的力矩传递作用。从实际装车场景来看，这个构件的上端轴段需要插入转向柱的安装座内，轴上加工的键槽用来和转向柱的输出端配合，避免传力过程中出现相对滑动，保证转向动作的同步性，不会出现转向虚位过大的问题；下端的带孔铰接头则用来和转向直拉杆做球铰连接，把转向轴的旋转摆动转化为拉杆的直线往复推拉动作，最终带动转向节实现车轮的角度偏转。做这个构件的结构设计时，首先要考虑的是传力路径的合理性，

　　臂身采用变截面的流线型过渡结构，不是等直径的直杆设计，是因为转向过程中臂身承受的是交变弯曲载荷，从上端轴根到下端铰接点的力矩是逐步变化的，靠近轴段的位置承受的弯矩最大，所以截面尺寸做的更厚，往铰接端逐步收窄，既保证了整体结构的强度储备，又能尽可能降低构件自身的重量，减少转向操纵时的无效负载。上端的安装轴段做了阶梯轴设计，不同直径的轴段分别对应转向柱内的轴承安装位、轴向定位台阶段以及键连接传动段，轴端的直径收窄是为了装配时能顺利插入转向柱的安装孔，降低装配对位的难度，轴上的平键槽深度和宽度都按照配合轴径的标准传动参数设计，保证键连接的挤压强度满足最大转向力矩下的承载要求，不会出现键槽压溃、剪切失效的问题。

　　下端的铰接孔是和球头销配合的安装位，孔的内壁加工精度要求较高，需要和球头销的衬套做间隙配合，保证铰接转动时的灵活性，同时孔端的环形凸台是用来做轴向定位的，避免球头销装配后出现轴向窜动，影响转向动作的精准度。安装边界方面，上端轴段的装配长度需要匹配转向柱壳体的内部安装空间，轴段伸出壳体的长度要保证锁紧螺母能完全锁紧，同时不会和周边的仪表台支架、转向线束产生运动干涉；臂身的弯曲角度是按照转向系统的传动比要求设计的，当方向盘转动到左右极限位置时，臂身的摆动轨迹不会和车架纵梁、悬架部件发生碰撞，预留足够的安全运动间隙。实际选型匹配时，要注意这个构件的臂长尺寸直接影响转向系统的传动比，臂长越长，相同转向轴转角下对应的拉杆行程越大，

　　转向轮的偏转速度越快，但同时需要施加在方向盘上的操纵力也会越大，所以不同吨位的车辆需要匹配对应臂长的转向臂，不能随意替换。另外臂身的曲面过渡设计也不是单纯为了外观，圆弧过渡可以避免应力集中，在车辆经过颠簸路面、转向机构承受冲击载荷时，不会在截面突变的位置出现应力集中导致的构件断裂，很多早期的转向臂断裂故障，都是因为截面过渡处圆角太小，长期受交变载荷加上冲击载荷作用出现疲劳裂纹，最终导致失效。这个结构的三维建模过程中，需要重点关注几个配合面的形位公差，比如上端安装轴的同轴度，要是轴段不同轴，装配后会出现转向卡滞、转动阻力大的问题；下端铰接孔的轴线和上端轴的轴线的空间角度公差，直接影响转向时的内外轮转角匹配，要是角度偏差过大，会出现转向时轮胎异常磨损、转向回正能力差的问题。还有臂身的壁厚设计，要结合材料的屈服强度做校核，一般这类构件采用中碳钢锻造后调质处理，表面做发黑防锈处理，建模时要预留足够的加工余量，尤其是配合面的位置，要考虑后续机加工的切削余量，避免锻造毛坯尺寸不足导致加工报废。在装配验证环节，要模拟整个转向行程的构件运动轨迹，检查全行程内有没有和周边部件的干涉点，尤其是转向极限位置时，臂身和悬架导向杆、制动管路的间隙，要保证在车架发生扭转、悬架跳动到极限位置时，依然不会发生运动干涉，避免行驶过程中出现部件磕碰损坏的问题。
