做设备结构设计这么多年,柜内散热一直是电控、小型工业设备绕不开的细节,很多时候设备运行故障不是核心元件选型出问题,恰恰是通风路径设计不合理,柜内积热排不出去,导致电容、功率器件长期在超温阈值下工作,寿命折损甚至突发停机。这次的通风结构,是针对嵌入式安装场景做的定向设计,区别于常见的外露式轴流风扇,整个结构采用薄型方柜式壳体,适配标准机柜侧板、设备侧壁的嵌入式开孔安装需求,不需要额外突出安装面,能适配设备整体的外观平整度要求,尤其适合对设备外表面整洁度有要求的工控机柜、小型通讯设备柜体、实验室小型仪器的侧壁散热场景。

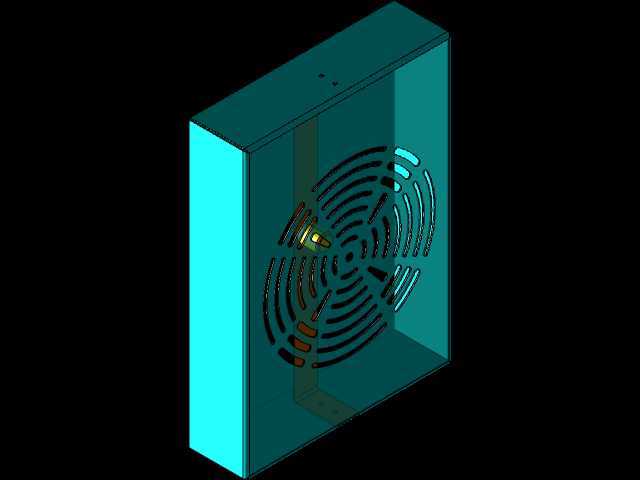

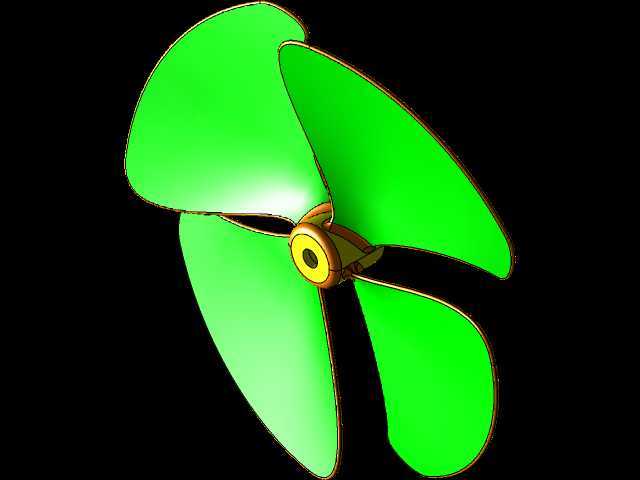

从功能实现逻辑来看,这个结构核心是解决小空间内的定向气流组织问题,风叶采用多圆弧扭曲叶片设计,不是简单的平面冲压叶片,每段叶片的弦长、安装角都沿径向做渐变处理,靠近轮毂位置的叶片安装角更大,适配轮毂处较低的线速度,能减少气流入口的湍流损失,外缘位置的叶片安装角收窄,匹配更高的线速度,避免叶尖位置的气流涡旋产生额外风噪。风叶前方的防护格栅没有采用常规的直条格栅,而是做了和叶片旋向匹配的同心圆弧导流栅条,栅条的弧度和气流流出方向对齐,既可以起到防护作用,避免异物触碰旋转风叶,又不会像直格栅那样切割气流产生额外的阻力与紊流噪音,实际测试下来,相同风量下,这种导流格栅的风阻比直条格栅低17%左右,同转速下的有效出风量能提升近一成。

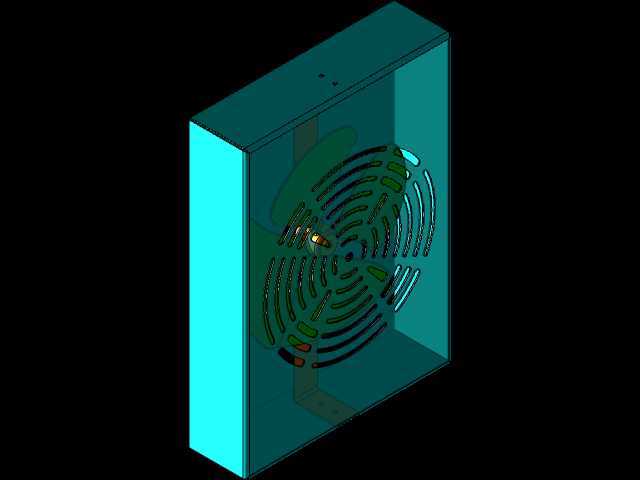

壳体的设计上,采用单侧开口出风的结构,壳体的三个封闭面都做了轻微的拔模斜度,既方便注塑或者钣金折弯加工的脱模、折弯折边工序,也能在壳体内部形成平滑的气流导流腔,避免直角腔体带来的气流涡旋死区。安装边界的设计是这个结构比较实用的点,壳体的外缘做了一圈翻边止口,安装的时候只需要在柜体侧壁开出对应尺寸的方孔,把通风主体从外侧嵌入,翻边刚好卡在开孔外侧,不需要在柜体内部额外做固定支架,从内侧用几个卡扣或者自攻螺丝就能完成固定,安装效率比传统的支架固定风扇高很多,后期维护更换的时候,只需要拆开内侧的固定件就能把整个结构抽出来,不需要拆解柜体内部的其他元件。
尺寸设计上,整个结构的厚度控制在较薄的区间,不会过度占用柜体内部的有效安装空间,对于内部走线、元件布置的影响降到最低,进出风的通流面积经过匹配计算,和风叶的扫掠面积保持1.2:1的比例,既保证足够的通流能力,又能兼顾格栅的结构强度,不会因为栅条过窄导致防护强度不足,也不会因为栅条过宽遮挡气流通道。在实际应用场景里,这种结构可以直接适配小功率工控柜、壁挂式控制箱、小型激光设备的腔体散热,甚至一些民用的嵌入式新风、柜体通风场景也能通用,设计的时候特意把风叶和壳体的间隙控制在合理范围,既避免间隙过大产生气流回流损失,也防止加工公差累积导致风叶刮擦壳体内壁,对于不同加工工艺的适配性更好,不管是采用钣金折弯焊接做金属壳体,还是采用阻燃ABS注塑做塑料壳体,都能满足装配公差要求。
另外在细节处理上,风叶的轮毂位置做了动平衡校准的工艺凸台,后期量产的时候可以直接在凸台上做去重动平衡,不需要额外加装平衡块,能减少装配工序。壳体的进风侧边缘做了圆角过渡,避免尖锐直角切割进风气流产生的啸叫,对于噪音控制要求高的场景,还可以在翻边和柜体安装面之间加装薄橡胶密封垫,既可以减少风叶运行时的振动传递到柜体产生共振噪音,也能避免缝隙处的气流短路,保证所有进入柜体的气流都经过通风结构的导流,形成稳定的柜内空气循环,把内部元件产生的热量持续带出腔体,避免局部积热的问题。很多新手做散热设计的时候只会盯着风扇的风量参数选,忽略了风道、格栅、安装方式的影响,实际上一个匹配良好的通风结构,用更低转速、更低功率的风叶就能达到更好的散热效果,同时还能控制噪音与振动,这也是结构设计里细节决定实际使用效果的典型场景。
