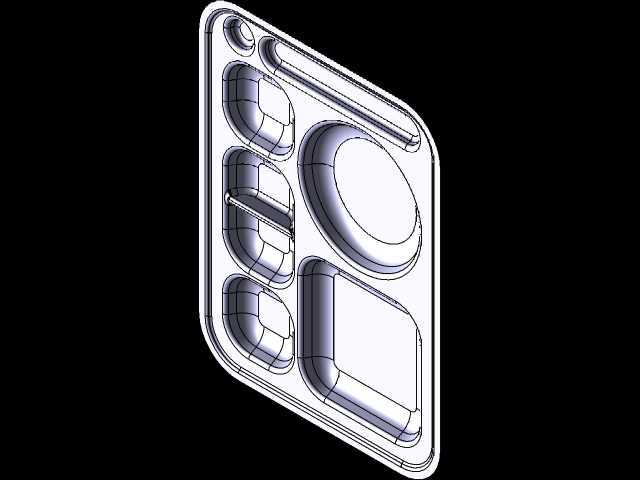

多腔位成型钣金托盘结构设计方案

项目分类:通用五金配件 发布时间:2021-12-19 ID:463213
  • 多腔位成型钣金托盘结构设计方案

  这类多腔位成型钣金托盘,在精密零部件周转、工位工序间物料承载场景中应用十分广泛,尤其是电子元器件、小型精密机加工件的生产线旁,需要这类带定位型腔的承载件来避免工件磕碰、混料,同时适配自动化上下料的取放定位需求。从结构设计逻辑来看,整个托盘采用一体化钣金成型工艺,没有额外拼接焊缝,所有型腔都通过冲压、折弯、成型工序在整板上加工完成,避免了拼接结构带来的尺寸累积误差,也提升了整体结构的刚性,长期承载工件不会出现型腔变形、定位偏移的问题。

  设计过程中首先要匹配所承载工件的外形轮廓,每个独立型腔的轮廓都做了等距偏移预留,单边留出0.2-0.5mm的取放间隙,既保证工件放入后不会在转运过程中出现窜动,也不会因为间隙过小导致工件卡滞、取放困难。型腔的深度根据工件的凸起高度做对应设置,保证工件放入后最高面低于托盘上表面1-2mm,避免多层堆叠时上层托盘压伤下层承载的工件。托盘边缘做了一圈翻边结构,翻边高度控制在8-12mm,一方面提升整个托盘的抗扭刚性,减少薄板钣金的翘曲变形,另一方面翻边形成的导向结构可以让多个托盘堆叠时自动对位,不需要额外调整对齐,提升周转堆叠的效率。

  从安装与使用边界来看,这类钣金托盘的外形尺寸通常适配标准周转箱的内部尺寸,也可以直接匹配生产线旁的流利条货架宽度,不需要额外做安装固定,直接放置即可使用。托盘的四个角做了R角过渡处理,避免尖锐边角划伤操作人员,也减少转运过程中磕碰造成的钣金变形。每个型腔的底部都做了微凸的支撑筋,通过局部成型做出0.3mm左右的凸起,让工件放入后和型腔底面形成微小间隙,避免工件和底面大面积贴合造成的真空吸附,取件时更加顺畅,同时也能减少工件表面和托盘的接触面积,降低表面划伤的概率。

  在功能特性上,一体化成型的钣金结构相比注塑托盘拥有更好的耐温性能,可以在烘烤、除油等前处理工序中直接承载工件通过高温工位,不会出现软化变形的问题;相比机加工的铝制托盘,钣金成型的方案重量更轻,操作人员手动搬运周转时的劳动强度更低,同时材料成本也更可控。型腔的布局按照工件的加工工序顺序排列,相邻型腔之间的间距统一,适配机械手取料的移动步距,自动化产线使用时不需要重新调整机械手的运动路径,直接替换同规格托盘即可完成换型。

  设计时还要考虑钣金加工的工艺可行性,所有成型位置的圆角都匹配冲压模具的最小R角要求,避免出现成型开裂的问题;折弯位置的工艺缺口提前预留,防止折弯时出现材料拉扯变形。托盘表面没有多余的安装孔、连接结构,整体平整光滑,清理时可以直接通过高压气枪或者超声波清洗,不会出现藏污纳垢的死角,适合洁净车间、精密加工车间的使用要求。针对不同重量的承载需求,可以通过调整钣金板材的厚度来适配,承载较轻的电子元器件时采用0.8-1.2mm的薄板即可满足刚性要求,承载较重的机加工金属件时可以选用1.5-2mm的板材,配合翻边和底部加强筋结构,满载情况下的变形量可以控制在0.1mm以内,完全满足精密工件的承载定位要求。
