多通路集成式流体连接安装基座结构

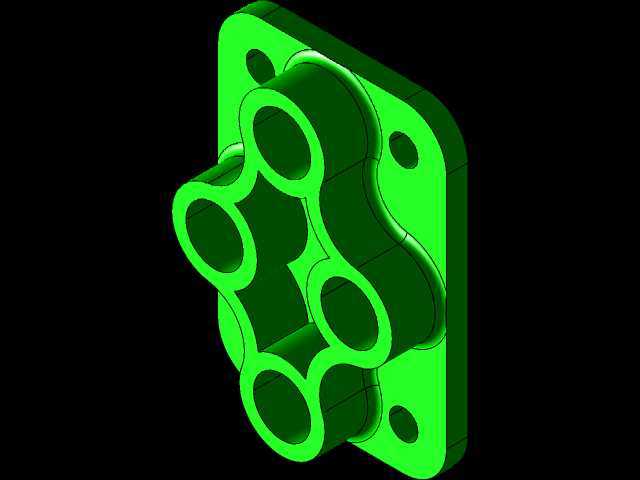

　　这类多通路集成式安装基座，常应用在中小型液压动力单元、气动控制回路、小型内燃机进气歧管集成段、流体分配模组这类需要集中排布管路接口的场景里，替代传统分散式管接头拼接的结构，能大幅减少管路连接点的泄漏风险，同时压缩整套流体回路的安装占用空间。从结构上看，基座一侧为平整安装贴合面，预留了两个对称布置的安装通孔，用于穿装固定螺栓将整个基座锁紧在对应设备的安装面上，安装面的平面度在设计时需要控制在Ra1.6以内，保证和对接面贴合后不会出现流体渗漏，安装孔的位置公差按照IT7级控制，避免装配时出现孔位错位无法穿装螺栓的问题。基座主体上集成了五个呈错落排布的圆形通路接口，每个接口的内孔都做了倒角导向，方便对接管路或者接头时快速导入，

　　接口的壁厚根据对应通路的额定工作压力做了差异化设计，高压通路对应的外壁厚度比低压回路厚1.5mm左右，避免长期承压出现壁面开裂。整个基座的外形轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是减少加工时的应力集中点，提升零件的结构强度，另一方面也避免装配维护时棱边划伤操作人员。设计这类集成基座的时候，首先要梳理清楚所有通路的流向逻辑，避免内部流道出现交叉串通的问题，内部流道的转弯处都做了圆角过渡，减少流体在流道内的阻力损失，降低流道拐角处的紊流噪音。安装边界方面，基座整体的外轮廓尺寸适配常规的100mm间距安装位，突出安装面的高度控制在45mm以内，不会和周边布置的其他阀件、管路产生干涉，

　　每个接口的中心距都按照标准管接头的安装预留尺寸设计，保证相邻接头安装时扳手有足够的操作空间，不会出现相邻接头互相干涉无法拧紧的问题。实际使用中，这类集成基座可以把原本需要五个单独管接头加连接管路才能实现的流体分配功能，整合在一个单体零件上，减少了至少8个密封连接点，整套回路的装配工时能缩短40%左右，后期维护时也不需要排查多段管路的泄漏点，只需要检查基座和设备对接面、各个外接接头的密封状态即可。建模过程中需要重点注意各个流道的拔模角度，如果是采用铸造工艺生产毛坯，流道的拔模斜度控制在1:20，保证砂芯可以顺利脱出，后续机加工时，安装面和各个接口的端面要一次装夹完成精加工，保证各个端面之间的位置度符合装配要求，

　　安装孔的沉头深度要和选用的螺栓头部尺寸匹配，保证螺栓锁紧后头部不会突出安装面，影响基座和设备面的贴合效果。另外基座的边角处都设计了R3的圆角，在压铸或者铸造生产时可以减少材料填充不足的缺陷，同时提升零件的外观质感，也避免热处理过程中尖角处出现应力开裂的问题。这类结构在小型自动化设备的气路分配站、小型液压站的阀组安装座、实验设备的流体通路集成块上都有很广泛的应用，相比分散式的管路连接结构，集成式基座的抗振动性能更好，在设备运行产生持续振动的工况下，不会出现管路接头松动泄漏的问题，长期运行的可靠性更高。
