带安装孔位的蜗壳式流体过流端盖结构

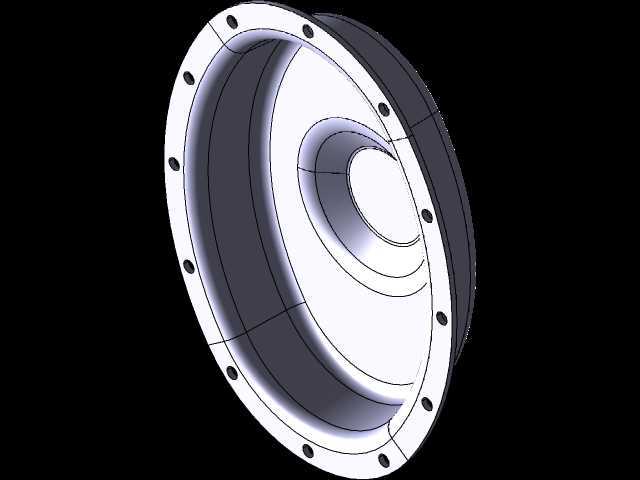

　　这类带周向均布安装孔的蜗壳形端盖，多用于离心式流体输送设备的腔体密封与流道衔接环节，常见在小型离心泵、通风机、涡轮增压器的压气机侧，作为腔体侧封件同时承担流道导向的作用，区别于普通平端盖的密封单一功能，其内腔的曲面造型直接影响设备的流体通过效率。从实际装配场景来看，该零件的安装边界完全由外圈的螺栓孔位决定，周向均匀排布的通孔需与对接壳体的螺纹孔一一对应，安装时需保证端面的平面度公差，避免密封面压合不均出现介质泄漏，这类端盖的外圈法兰厚度通常根据承压等级设计，低压工况下法兰厚度可适当减薄，中高压工况则需要在法兰背面增设加强筋来抵消螺栓预紧力带来的形变。设计这类零件时，首先要匹配对接设备的叶轮出口尺寸，

　　内腔的蜗室型线需要顺着叶轮的出流方向逐步扩径，让介质从叶轮高速甩出后能顺着曲面平缓减速增压，避免流道突变带来的局部湍流与能量损失，内腔的中心凸台是用来安装密封件或者轴承衬套的部位，其同轴度需要和外圈安装止口保持严格的公差要求，否则会出现叶轮扫膛或者密封件偏磨的问题。从结构细节来看，端盖的外缘法兰面需要加工出密封槽或者直接采用平面密封配合密封垫片，螺栓孔的沉孔设计需要适配所选螺栓的头部尺寸，避免螺栓安装后突出法兰面影响外部管线或者护罩的装配，内腔的曲面过渡处全部采用大圆角衔接，一方面减少流体流动的阻力，另一方面也能避免铸件在冷却过程中出现应力集中导致的开裂缺陷，这类零件大多采用铸铁或者铸铝材质批量生产，曲面部分通过模具铸造成型后，

　　仅需要对安装止口、密封面、螺栓孔进行机加工即可，能有效控制生产加工成本。在设备检修场景中，这类端盖属于常拆部件，拆装时需要均匀松开周向的螺栓，避免单侧受力导致端盖变形，重新装配时需要清理干净密封面的残留垫片与杂物，根据输送介质的特性选择适配的密封垫片，比如输送水介质可采用橡胶石棉垫，输送油类介质则选用耐油橡胶垫，高温工况下需要采用金属缠绕垫片来保证密封可靠性。实际选型替换时，除了核对螺栓孔的中心距、数量、孔径之外，还需要确认内腔的流道尺寸与中心凸台的孔径，避免出现安装后流道不对中、密封件无法装配的问题，部分定制化的端盖还会在外圈预留测压孔或者排空孔的接口，用来安装压力传感器或者排空阀，这类接口的位置需要避开螺栓安装位与外部结构的干涉区域，同时保证接口与内腔流道连通顺畅，不会出现介质滞留的死角。
