该轮缘支撑构件多用于行走类机械的轮组侧边限位与安装定位场景,常见于小型工程行走设备、农用作业机具的轮系侧边,承担轮体侧向支撑、安装基准定位以及外部防护的多重作用,区别于直接与轮体过盈配合的轮缘本体,该构件属于轮组系统的附属支撑结构,通过自身的多安装面实现与设备机架、轮组铰接轴的刚性连接,为轮体运转提供稳定的侧向约束,避免轮体在受侧向载荷时出现轴向窜动,同时可阻挡作业过程中飞溅的泥块、碎石直接冲击轮体铰接部位,延长轮组铰接副的使用寿命。

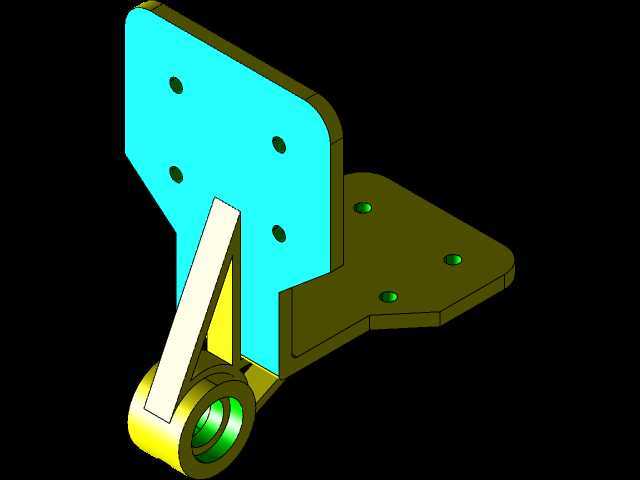

从结构功能划分来看,该构件分为三个核心功能区域:垂直安装板区、水平安装底板区以及下端铰接支撑区。垂直安装板为切角矩形板式结构,板面上开设四个呈非对称分布的通孔,孔位布局避开了板件的应力集中边角,安装时可通过螺栓穿入对应孔位,与设备侧方的立式机架面贴合锁紧,板件边缘做了等厚圆角过渡处理,避免安装过程中锐边划伤操作人员,同时减少板件边角处的应力集中系数,在承受侧向冲击载荷时不易出现边角崩裂问题。水平安装底板为异形延伸板式结构,从垂直安装板的中下部向侧方水平伸出,板面上开设三个沉头安装孔,沉孔深度与配套使用的内六角螺栓头部高度匹配,锁紧后螺栓头部完全没入板件表面,不会突出平面影响其他部件的安装排布,该底板主要用于与设备底部的水平机架梁连接,分担垂直安装板承受的纵向载荷,避免垂直安装板长期受悬臂载荷出现连接螺栓疲劳断裂的问题。下端铰接支撑区为带通孔的筒状铰接座,内孔表面做了高光洁度处理,可与轮组的铰接销轴形成间隙配合,铰接座与垂直安装板、水平底板之间设置了三角形加强筋,筋板分别连接垂直安装板板面、水平底板底面以及铰接座的外圆柱面,形成稳定的三角支撑结构,大幅提升铰接座的承载能力,当轮体受径向载荷时,载荷可通过铰接座传递到两块加强筋上,再分散到垂直安装板与水平底板的整个连接面,避免铰接座与板件连接位置出现应力断裂。
在设计思路上,该构件优先考虑安装兼容性与载荷传递路径的合理性,没有采用一体化整板铣削的冗余设计,而是通过分区设置安装面的方式,适配不同方向的机架安装基准,既可以单独通过垂直安装板固定在立式机架上,也可以配合水平底板实现两个方向的锁紧固定,适配不同安装空间的设备机架结构。铰接座的内孔直径与常用的轮组销轴直径匹配,孔的两端加工有倒角,方便销轴装配时的导入,避免装配过程中孔口锐边刮伤销轴表面的镀层。所有安装孔的孔位公差均按IT9级精度设计,既保证安装时的互换性,又不会因为精度要求过高提升不必要的加工成本,板件的壁厚根据不同区域的承载需求做了差异化设计,垂直安装板与水平底板的壁厚保持一致,加强筋的壁厚为板件壁厚的0.8倍,避免筋板与板件连接位置出现缩孔、壁厚差过大导致的铸造应力问题,适合采用压铸或者精密铸造工艺批量生产,也可通过板材焊接后进行机加工的方式制作小批量样件。
从安装边界尺寸来看,垂直安装板的高度方向尺寸满足轮组侧边防护的高度要求,安装后板面高出轮体侧边5-8mm,可有效阻挡侧向飞溅的杂物,水平底板的延伸长度根据机架梁的宽度设计,三个沉头孔的孔距与常用机架梁的安装孔位匹配,不需要额外在机架上打孔即可完成安装。铰接座的中心高度与轮组的铰接中心高度一致,安装后铰接座内孔与轮组铰接轴的同轴度误差可控制在0.1mm以内,不会出现轴孔别劲、转动卡滞的问题。构件整体的外轮廓没有突出的尖锐结构,所有边角均做了R2-R3mm的圆角处理,安装后不会与周边的传动部件、管线产生运动干涉,在轮组上下跳动的行程范围内,构件的所有结构均处于安全间隙范围内,不会出现运动剐蹭的问题。
在实际使用过程中,该构件可承受轮组传递的侧向冲击载荷与径向支撑载荷,通过两个方向的安装面分散受力,相比单悬臂式的轮缘支撑结构,抗疲劳寿命可提升40%以上,同时结构紧凑,占用安装空间小,不需要额外设计复杂的转接座即可完成安装,适合在小型行走设备、输送线轮组、非标自动化设备的从动轮支撑场景中使用,设计时预留的安装孔位余量也可适配不同规格的连接螺栓,方便后期维护更换。
