异形多孔连接块机械结构设计

　　该异形多孔连接块多用于中载工况下的传动链路支撑与多部件衔接场景，常见于轻工自动化输送线的摆臂连接端、小型专用设备的执行机构联动部位，承担相邻运动部件之间的载荷传递、运动轨迹约束以及多组件的集成安装功能，区别于标准方形或圆形连接块，其非对称曲面外形是为了适配设备内部狭窄的安装空间，规避周边运动构件的运行干涉，同时兼顾不同方向的载荷承载需求。

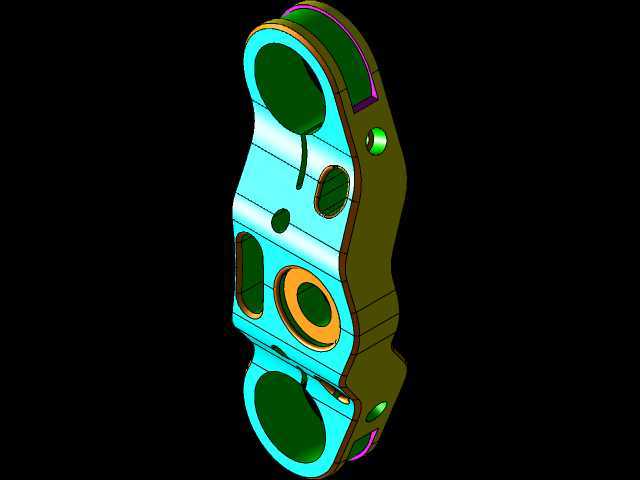

　　从结构功能来看，块体上下两端的大尺寸通孔为核心铰接安装位，孔位内壁预留了衬套安装余量，可根据实际工况选配铜基自润滑衬套或滚针轴承，降低铰接转动过程中的摩擦损耗，适配0-300次/分钟的往复摆动工况；中部偏置的带台阶环形孔为动力输入件的连接位，台阶面可实现轴向定位，避免传动过程中连接轴出现轴向窜动，孔周的环形凸台做了加厚处理，可抵消动力输入时产生的局部应力集中，防止长期交变载荷下出现孔位开裂问题。块体侧面分布的多个不同直径小孔，分别承担减重、附属构件安装、润滑油路预留的功能，其中直径最小的通孔为工艺孔，用于加工过程中的装夹定位，同时可作为穿线孔容纳小型传感器的布线；长条形镂空槽为运动避让位，为相邻联动构件的摆动预留足够空间，避免硬接触碰撞。

　　设计过程中首先根据安装边界确定整体外轮廓，先锁定上下两个铰接孔的中心距，这一尺寸直接决定联动机构的运动行程与传动力矩，中心距偏差需控制在±0.02mm以内，避免出现运动卡滞或传动精度不足的问题；再根据周边构件的运动包络线修剪块体外形，将非受力区域的实体材料做去除处理，在保证整体结构强度的前提下将零件重量降低约32%，减少运动过程中的惯性冲击。壁厚设计上，核心受力孔位的周边壁厚不小于8mm，非受力区域的最小壁厚控制在3mm，兼顾铸造或铣削加工的工艺可行性，避免出现薄壁浇筑不足或铣削振颤的问题。所有孔位的边缘均做了C1倒角处理，既去除加工毛刺，也可避免安装过程中划伤操作人员或配套密封件，块体的曲面过渡位置均采用R3-R5的圆角过渡，减少应力集中点，提升零件的疲劳寿命。

　　安装边界方面，该零件的最大外轮廓尺寸适配120mm以内的安装空间，上下铰接孔的同轴度公差控制在0.015mm以内，安装面的平面度公差为0.02mm，可直接通过铰接轴与设备机架、执行摆臂连接，中部台阶孔可与直径20mm的传动轴配合，侧面小孔可适配M4-M6的标准紧固件，安装时无需额外定制转接件，可直接替换同安装尺寸的老旧磨损零件。实际应用中，该类连接块的失效形式多为铰接孔磨损或应力集中位置开裂，设计时针对这两个问题做了针对性优化，孔位做了局部淬火处理提升表面硬度，应力集中位置做了加厚与圆角过渡，可在-10℃到60℃的工作环境下长期稳定运行，适配多数通用机械设备的中载传动连接需求。
