异形多安装位铰接连接支架结构设计

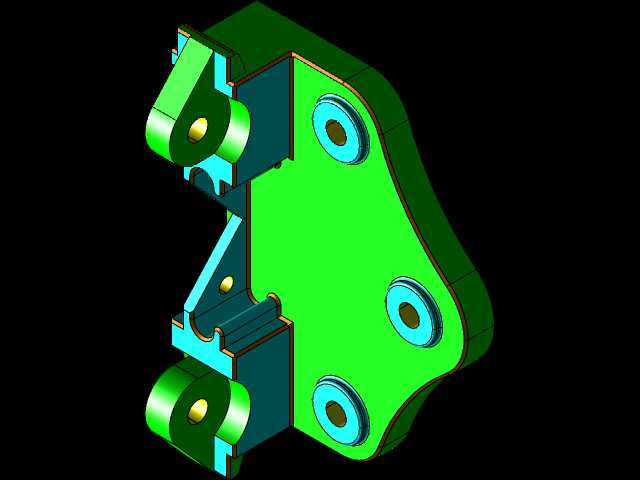

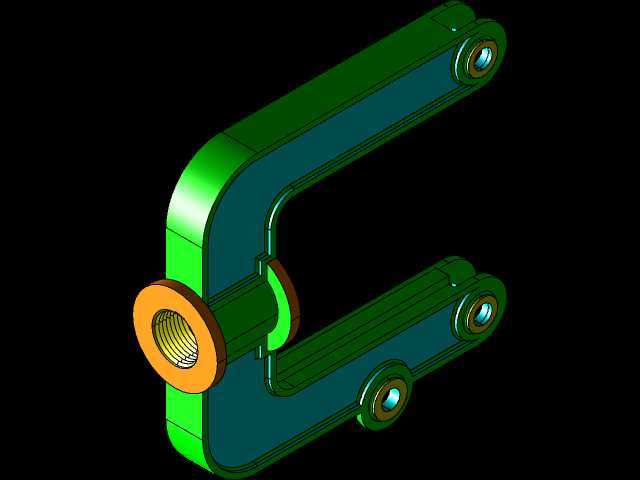

　　该异形铰接连接支架多用于重载工况下的多杆件铰接联动场景，常见于工程机械的执行机构连接部位、农用机械的悬挂联动单元以及工业设备的传动铰接点位，核心作用是为多组运动杆件提供统一的安装基准，同时传递各铰接点之间的交变载荷，保证联动机构的运动轨迹精度。从结构功能来看，支架本体设置了三组同轴铰接耳座与三组法兰式安装孔位，其中铰接耳座采用对称式双支耳结构，支耳内孔预留了衬套安装余量，能够适配不同直径的铰接销轴，支耳根部做了大圆弧过渡处理，可有效降低应力集中系数，避免交变载荷下出现根部开裂问题；三组法兰安装孔位沿支架异形轮廓均匀分布，孔位周边设计了凸台结构，既能够提升安装面的接触刚度，也可减少支架整体的加工面面积，降低机加工成本。

　　设计过程中优先考虑了载荷传递路径的合理性，将三组铰接耳座的受力中心与安装孔位的固定中心做了共面处理，避免支架工作过程中承受额外的倾覆力矩，支架主体的壁厚根据各部位的受力大小做了差异化设计，铰接耳座部位壁厚较厚，能够承受销轴传递的径向冲击载荷，中间连接腹板部位在保证刚度的前提下做了适度的壁厚优化，在不降低整体结构强度的基础上控制构件自重。外形轮廓采用不规则随形设计，完全避让开周边联动杆件的运动包络空间，不会出现机构运动过程中的干涉问题，安装边界方面，三组法兰安装孔的孔距公差控制在±0.05mm范围内，铰接耳座的内孔同轴度公差满足GB/T 1184中的K级精度要求，安装面的平面度公差不超过0.03mm，

　　能够保证安装后铰接销轴的转动顺畅度，避免出现卡滞、偏磨问题。支架的铰接耳座端面预留了润滑脂注油通道的安装位置，后期可加装注油嘴实现铰接部位的定期润滑，延长衬套与销轴的使用寿命，各安装孔位的边缘均做了倒角处理，既能够去除加工毛刺，也便于安装时的销轴与螺栓导入。从实际使用场景验证来看，该支架可同时连接三组做平面摆动的联动杆件，各杆件的运动轨迹互不干扰，支架本体的抗冲击性能能够满足中等载荷工况下的长期使用需求，异形轮廓的设计在紧凑的安装空间内最大化利用了布局空间，相比常规的方形支架能够减少30%左右的安装空间占用，适配更多安装空间受限的设备布局场景。结构建模过程中对各过渡圆角、安装凸台、铰接支耳的特征做了全参数化关联，后期如果需要调整铰接孔距、安装孔位置或者壁厚参数，只需要修改对应参数即可快速完成结构迭代，不需要重新绘制整体轮廓，能够大幅提升同系列支架的设计效率。
