轻量化辐条式轮盘传动构件结构设计

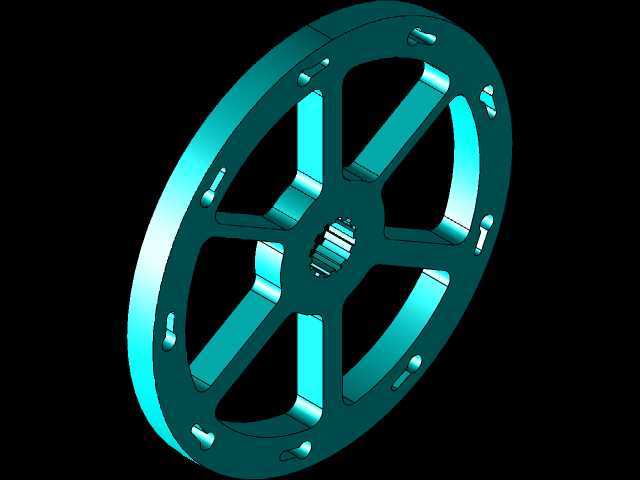

　　在轻载传动轮系的实际应用场景中，这类辐条式轮盘构件常被用于低速、载荷波动较小的动力传递环节，比如小型输送设备的从动轮组、轻工机械的张紧轮安装基体、手动操作机构的转盘承载件，部分改装类非机动车的轮组改装也会用到同结构的轻量化轮盘。不同于实心轮盘的厚重设计，该构件采用六组对称分布的辐条连接外圈轮缘与中心轮毂，在保证结构刚性的前提下大幅削减了整体重量，降低了轮系转动时的惯量，对于需要频繁启停的传动场景，能有效减少驱动端的动力损耗，也能降低启停瞬间的冲击载荷对连接轴的损伤。

　　从设计思路来看，这类轮盘的结构排布首先要满足动平衡要求，六组辐条沿中心轮毂周向均匀分布，相邻辐条夹角保持60度，确保转动过程中质量分布均匀，不会出现偏心振动的问题。中心轮毂位置设计有花键孔结构，用于和传动轴配合传递扭矩，花键的齿形参数需要匹配对应轴的规格，保证配合间隙在合理范围内，既不能过紧导致装配困难，也不能过松出现传动旷量，长期运行下磨损加剧。外圈轮缘的厚度根据实际承载需求设定，轮缘内侧与辐条的连接处做了圆弧过渡处理，避免应力集中导致的结构断裂，在长期受交变载荷的工况下，这种圆角过渡能大幅提升构件的疲劳寿命。轮缘上均匀分布的小凸台结构，是用于安装附属配件的定位点，比如安装摩擦片、定位销或者连接盖板时，这些凸台可以提供精准的安装基准，不需要额外做划线定位，提升装配效率。

　　在安装边界的考量上，这类轮盘的轴向厚度需要匹配安装位的空间尺寸，安装时要保证轮盘端面与传动轴的垂直度，避免转动时出现端面跳动，影响传动精度。中心花键孔与轴的装配通常采用过渡配合，装配前需要清理配合面的毛刺，涂抹少量润滑脂方便压装，压装过程中要保证受力均匀，避免轮毂出现变形。辐条的截面形状采用了带拔模斜度的设计，一方面是考虑加工或者成型时的脱模需求，另一方面这种变截面的辐条在受力时能更好地分散应力，从轮毂到轮缘的应力传递路径更顺畅，不会在辐条根部出现应力峰值。

　　实际使用过程中，这类轮盘的维护成本较低，因为结构没有复杂的内腔或者隐蔽的积尘位置，日常清洁和检查都很方便，只需要定期检查花键配合处的磨损情况、辐条与轮缘连接处是否有裂纹，就能保证构件的稳定运行。对于有减重需求的应用场景，还可以在辐条的非受力区域做进一步的镂空优化，但需要重新校核结构强度，避免镂空后辐条的抗弯、抗扭强度不足，在载荷冲击下出现断裂。不同于重载齿轮或者厚重的实心飞轮，这类轻量化轮盘更看重材料的利用率，在满足强度和刚性要求的前提下尽可能去除多余的材料，不仅降低了自身的材料成本，也减少了转动过程中的能量损耗，对于提升整套设备的运行效率有实际的帮助。在进行三维建模时，这类对称结构的构件可以先绘制单根辐条与对应段的轮缘、轮毂，再通过圆周阵列完成整体结构的绘制，能提升建模效率，同时保证各辐条的尺寸一致性，避免手动逐个绘制出现的尺寸误差，影响后续的动平衡性能。建模过程中需要特别注意各连接处的圆角参数，圆角半径不能过小，否则无法起到缓解应力集中的作用，也不能过大，否则会影响周边配件的安装空间，需要结合实际的安装和受力情况反复调整参数，找到最优的尺寸组合。
