三耳径向支撑铰接连接座结构设计

　　做结构设计的同行大多碰到过多点位同步铰接的工况，常规单耳或双耳铰接座往往只能满足单方向或双方向的铰接需求，一旦需要在同一安装基准上实现三个不同径向角度的铰接传动，常规分体式拼接的结构很容易出现安装累计误差，长期受交变载荷作用下还容易出现连接位松动、不同心的问题，这个三耳径向支撑铰接连接座就是针对这类工况做的一体化结构设计。

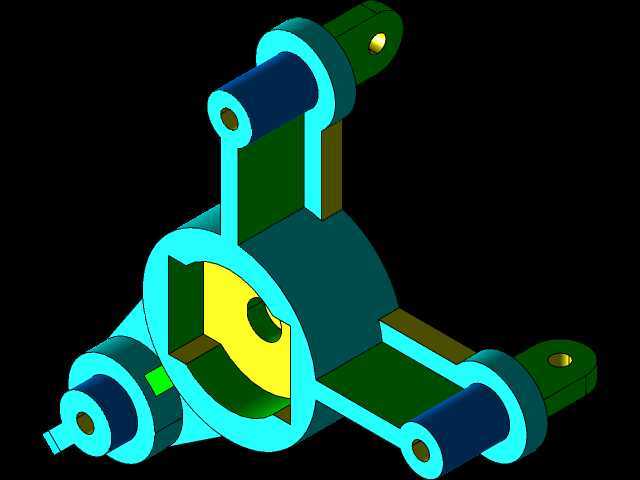

　　从实际应用场景来看，这类结构常出现在轻载传动的连杆机构中，比如轻工设备的多连杆同步摆臂机构、小型农用机具的联动支撑结构、自动化生产线的分料摆杆铰接位，核心作用是在同一个中心基准上，为三个呈径向分布的摆杆提供统一的铰接支撑，避免分体安装带来的基准偏移问题。中心的大直径通孔是核心安装基准位，使用时可以穿过固定芯轴，将整个座体固定在设备的机架基准面上，通孔内壁预留的环形槽可以嵌入轴用挡圈或者润滑衬套，既可以限制座体沿芯轴的轴向窜动，也能在需要座体随动转动的工况下减少转动摩擦阻力，中心孔内侧的小凸台是定位止口，和芯轴上的定位槽配合后，可以防止座体绕芯轴发生周向打滑，保证三个铰接耳的角度位置始终符合设计要求。

　　三个向外延伸的铰接耳呈120度左右的径向角度分布，每个耳片末端都做了同轴的铰接孔设计，孔位的同轴度公差控制在0.02mm以内，保证穿入铰接销后，摆杆可以顺畅转动无卡滞。耳片和中心主体的连接位置做了大圆弧过渡，没有直角应力集中结构，这是因为这类铰接座在工作时，每个耳片都会承受来自摆杆的拉压交变载荷，直角过渡的位置很容易在长期载荷作用下出现应力开裂，大圆弧过渡可以将应力分散到整个连接段，提升结构的抗疲劳强度。每个铰接耳的端面都做了铣平加工，安装摆杆时，摆杆的贴合面可以和耳片端面完全贴合，避免出现点接触导致的局部压强过大、磨损加快的问题。

　　设计时特意将三个耳片的厚度做了等强度校核，根据每个耳片常规受力的力矩大小调整了连接段的宽度，不会出现某一个耳片强度冗余过大、另一个耳片强度不足的问题，整体结构的重量比同载荷等级的分体拼接结构轻30%左右。安装边界上，中心基准孔的轴线到每个铰接耳孔轴线的中心距保持一致，保证三个方向的摆杆转动时的线速度同步，不会出现运动干涉；整个座体的轴向厚度控制在适配常规双列连杆的安装宽度，不需要额外加装垫片调整间隙；每个铰接耳的外边缘都做了倒角处理，既可以去除加工毛刺，也能避免安装时刮伤操作人员或者配套的摆杆零件。

　　从加工工艺性来看，这个结构可以采用铸造成型后做机加工的方式生产，也可以直接用圆钢铣削成型，中心孔和三个铰接耳孔的加工可以在一次装夹的加工中心上完成，有效保证各孔位的位置度公差，不需要二次装夹找正，能大幅降低加工难度和废品率。在实际选型使用时，需要注意根据配套摆杆的最大摆角，核对三个耳片之间的间隙是否足够，避免摆杆摆动到极限位置时和相邻的耳片发生碰撞，同时铰接销的配合公差建议选H7/h6的间隙配合，既保证转动顺畅，也不会因为间隙过大产生冲击噪音。如果是用于有腐蚀环境的工况，还可以在表面做氧化或者喷塑处理，提升结构的耐锈蚀能力，延长使用寿命。
