多爪式棘轮啮合传动构件结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:463263
  • 多爪式棘轮啮合传动构件结构设计

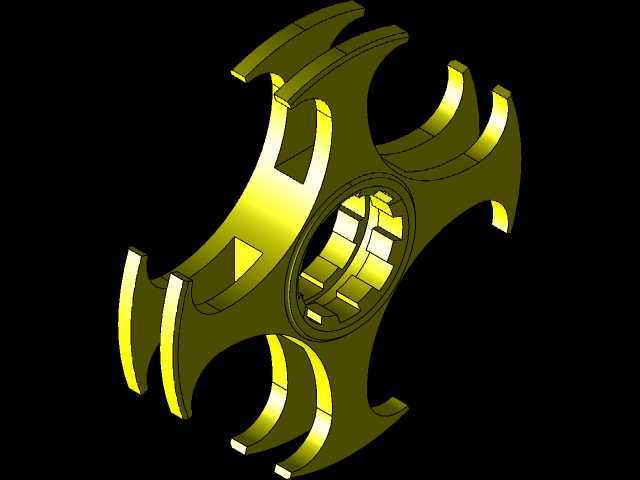

  该构件属于间歇传动系统中的核心啮合零件,主要应用在需要单向间歇传递扭矩、反向锁止的机械设备场景中,常见于轻工机械的进给机构、起重设备的止逆结构、自行车飞轮组件、手动工具的扭矩传递单元以及自动化生产线的分度送料机构内,实际运行时依靠外周均布的爪型结构与配套棘爪完成咬合,实现动力的单向传递,避免负载端反向回转造成的设备故障或安全隐患。从结构设计逻辑来看,该构件采用中心花键孔作为安装基准,内孔的花键齿型与配套传动轴的外花键完全匹配,安装时可直接沿轴向套入传动轴,依靠花键的侧隙配合传递扭矩,无需额外的键连接固定,既简化了装配流程,也能在承受冲击载荷时均匀分散应力,避免局部应力集中导致的齿根断裂。外周的爪型结构沿圆周方向等角度分布,

  每个爪的啮合面都经过型线优化,采用渐开线贴合的曲面设计,确保棘爪落入啮合位置时能实现面接触而非线接触,降低接触应力的同时减少啮合过程中的冲击噪音,爪部的非啮合侧则采用大圆弧过渡结构,在棘爪回程滑过时不会产生卡滞,保证间歇动作的流畅性。在安装边界方面,该构件的轴向厚度需匹配安装腔的轴向间隙,安装时需保证端面与传动轴轴线的垂直度公差控制在0.02mm以内,避免运转时出现偏摆导致棘爪啮合不到位;外周爪部的最大回转直径需与安装腔的内壁预留至少1.5mm的安全间隙,防止运转过程中构件与腔壁发生剐蹭,同时要保证配套棘爪的摆动中心与构件中心的中心距符合设计公差,中心距偏差过大会导致啮合深度不足,容易出现跳齿问题,

  偏差过小则会导致棘爪与爪型结构卡滞,无法正常完成脱开动作。从功能特性上看,该构件的多爪均布设计相比传统单爪或双爪棘轮,能大幅缩小单次间歇动作的转角差,最小分度转角可根据爪的数量灵活调整,适配不同分度精度要求的传动场景,同时多爪啮合的结构能让每个爪承受的载荷大幅降低,在同等扭矩传递需求下可缩小构件的整体径向尺寸,适配安装空间受限的设备结构。设计过程中针对爪部的受力情况做了有限元校核,在额定扭矩载荷下,爪根位置的最大应力低于材料屈服强度的60%,预留了足够的安全余量,同时在爪根位置做了圆角过渡处理,消除应力集中点,提升构件的抗疲劳寿命,即使在频繁正反转切换的冲击载荷工况下,也能保证长期运行的结构可靠性。实际装配时需注意,该构件的安装方向有明确要求,啮合面的朝向需与负载的锁止方向匹配,装反后会失去反向锁止功能,导致传动失效,同时配合的棘爪需加装复位弹簧,保证棘爪在非受力状态下能始终贴合构件的外周轮廓,避免高速运转时棘爪出现跳脱问题。
