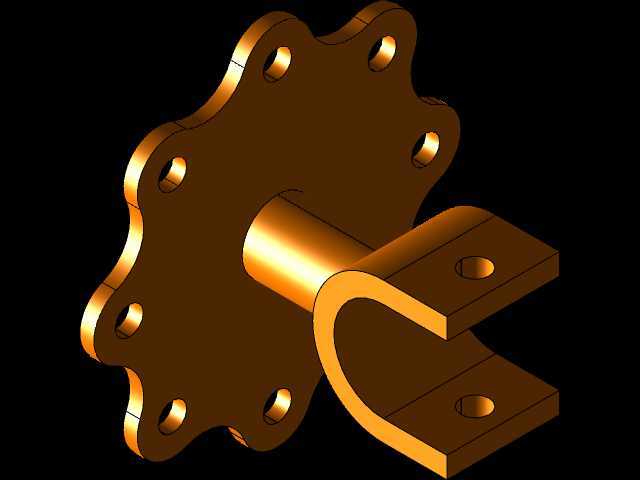

花边形法兰叉架式连接构件

　　这类带花边形安装法兰的叉架式连接构件，常应用在中小载荷的传动链路末端，作为执行端与固定基体的衔接部件，在轻工自动化输送线、小型农用作业机具、改装类非道路行走设备的操纵机构中都能见到它的应用场景。不同于常规圆形法兰的设计，该构件的法兰盘外缘采用波浪形花边轮廓，每一处外凸的弧边对应一个安装孔位，这种设计并非单纯为了外形辨识度，更多是从减重与安装适配性出发：在保证每个安装孔周边有足够压紧余量的前提下，切除相邻孔位之间多余的法兰盘材料，既降低了构件整体自重，也能在安装空间受限的场景下，避开周边相邻的管线、凸台结构，减少安装时的干涉风险。从结构功能来看，构件一端的法兰盘承担基体固定功能，盘面上均匀分布的8个通孔，

　　适配M6-M8规格的内六角圆柱头螺栓，安装时可根据实际受力方向选择对应孔位锁紧，不需要整圈孔位全部打满螺栓，给现场安装调试留出了足够的调整空间；另一端的叉形开口结构则承担铰接传动功能，两个平行的叉臂上各加工有同轴的通孔，用来穿装铰接销轴，可与带单耳结构的传动拨杆、连杆部件配合，实现一定角度范围内的摆动传动，叉臂根部的弧形过渡结构是整个构件的应力集中区，建模时特意做了R3-R5的圆角过渡处理，避免交变载荷下出现根部开裂的问题。中间的连接轴段做了等直径圆柱设计，轴段长度根据安装基体的壁厚预留了足够的穿装余量，轴段与法兰盘、叉臂的衔接位置都做了倒角处理，既方便装配时的导向导入，也能去除机加工后的锐边毛刺，

　　避免装配时划伤操作人员或配套密封件。实际选型应用时，需要注意几个安装边界：首先是法兰盘的最大外轮廓尺寸，花边轮廓的最大回转直径要比同孔数的圆形法兰小15%左右，安装时要确认基体上的安装沉台尺寸能覆盖法兰的最小压紧面，避免螺栓锁紧后法兰出现翘曲；其次是叉臂的开口间距，要匹配配套铰接耳的厚度，预留0.2-0.5mm的装配间隙，间隙过大会导致传动时出现径向窜动，间隙过小则会出现装配卡滞，无法灵活摆动；另外叉臂上的销轴孔要保证同轴度公差在0.02mm以内，否则穿装销轴后会出现别劲现象，长期摆动会加剧销轴和孔壁的磨损，缩短构件使用寿命。从设计思路上看，这类构件不需要承受过大的冲击载荷，所以整体壁厚设置在4-6mm区间，既满足结构强度要求，

　　也能控制材料成本，适合采用铸造成型后再做孔位精加工的工艺路线，法兰盘背面与轴段衔接的位置做了轻微的拔模斜度，方便铸造时脱模，叉臂的内侧平面也预留了机加工余量，保证两个平面的平行度满足装配要求。在实际设备运行中，这类构件往往处在传动链路的活动节点，需要定期检查铰接销轴的磨损情况以及法兰螺栓的锁紧力矩，避免长期运行后出现松动移位，导致传动精度下降。不同于标准件的通用适配性，这类异形连接构件大多是针对特定设备的安装空间定制设计，建模时需要反复核对相邻部件的运动包络，确认法兰盘的花边轮廓在构件随叉臂摆动时，不会与周边的固定结构发生刮碰，尤其是在摆动角度达到极限位置时，要预留至少2mm的安全间隙，避免运行过程中出现运动干涉。
