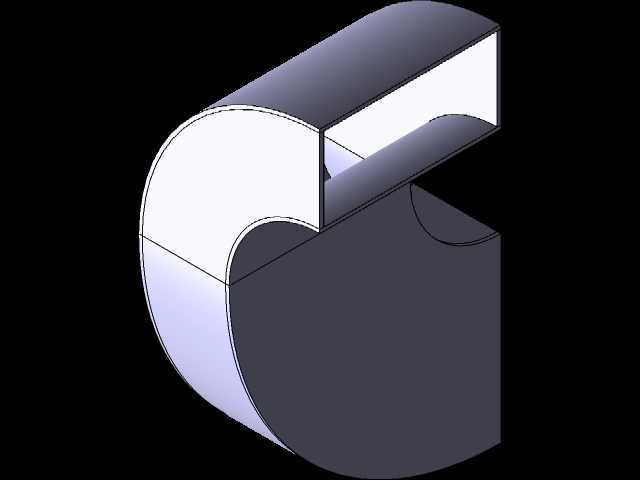

C型半包围弯折钣金构件结构设计

　　这类C型半包围弯折钣金构件，多应用在设备防护、管线包覆、小型功能舱体搭建场景中，常见于自动化生产线的边角防护、小型机电设备的外壳局部包覆、输送线侧边的导向护罩结构，也可作为小型工装的定位承托构件使用，在车间设备改造、非标设备定制项目中出现频率较高。从实际使用场景来看，这类构件不需要承担大载荷的结构支撑作用，核心功能是形成半开放的包覆空间，对内部的管线、小型传动部件、电气元件形成物理防护，避免车间内的粉尘、切削液飞溅接触内部元件，同时半开放的结构也方便后期检修时直接从开口侧操作，不需要完全拆除构件，能大幅降低日常维护的工作量。

　　设计这类构件时，首先要明确安装边界的尺寸约束，需要先测量安装位置的可用空间，确定构件的外圆弧半径、直边段长度、整体壁厚，其中壁厚的选择要结合使用场景的防护需求，普通车间防护场景选用1.2-2mm的冷轧钢板即可，若有防碰撞需求可适当提升壁厚至2.5-3mm，但要同步调整折弯工艺的参数，避免折弯处出现开裂问题。设计过程中要优先采用生成性钣金的设计逻辑，先绘制基础的平板展开轮廓，再通过折弯特征生成最终的三维形态，而非采用实体切除的方式建模，这样能直接导出可用于激光切割、数控折弯的展开图纸，减少后续工艺转化的误差。

　　构件的圆弧弯折段是设计的核心部分，要注意折弯内R角的设置，常规冷轧钢板折弯时，内R角设置为板材厚度的1-1.5倍最为合适，若R角过小，折弯处外侧材料会因拉伸过度出现裂纹，R角过大则会导致折弯后回弹量难以控制，构件成型后尺寸偏差超出安装公差。直边段与圆弧段的衔接位置要做顺滑过渡，避免出现尖锐的棱角，一方面是防止安装维护时划伤操作人员，另一方面也能减少应力集中，提升构件长期使用的结构稳定性，避免在设备振动环境下衔接处出现疲劳开裂。

　　从安装适配的角度来看，这类构件的安装孔位通常设置在直边段的平面区域，要根据配套安装的机架型材规格确定孔位的间距与孔径，若采用铝型材机架配套，孔位间距要匹配铝型材的槽口间距，孔径要适配常用的内六角螺栓规格，同时要预留足够的螺栓操作空间，避免安装时扳手无法操作。构件的开口侧边缘要做压边处理，也就是在边缘处折出一道小角度的翻边，既能提升构件整体的结构刚度，减少薄钣金件的变形量，也能消除边缘的锐边，提升使用安全性。

　　在实际项目应用中，这类构件还可以根据需求在圆弧段或者直边段预留传感器安装孔、管线穿引孔，预留孔的位置要避开折弯变形区域，至少距离折弯线3倍板材厚度以上，避免折弯过程中孔位出现拉扯变形。设计时还要考虑钣金加工的工艺性，尽量减少不必要的特殊折弯工序，所有折弯角度尽量采用常规的90度或者固定圆弧折弯，降低加工难度与加工成本，若有表面处理需求，要在建模时预留表面涂层的厚度余量，避免喷涂或者镀锌后构件尺寸偏大，无法适配安装位置。

　　这类半包围钣金构件相比全封闭的壳体结构，在需要频繁操作内部元件的场景下优势明显，既能够实现三面防护的作用，又不会阻碍操作路径，在小型设备的操作位防护、管线转角处的包覆防护场景中，比定制注塑外壳的成本更低、交付周期更短，也更方便现场根据实际安装情况做微调。设计过程中还要注意构件的重量控制，在满足结构刚度与防护需求的前提下，尽量选用合适厚度的板材，避免过度设计导致构件过重，增加安装难度与材料成本，同时也会给配套的安装机架带来不必要的载荷。
