弧形多孔铰接安装支座结构设计

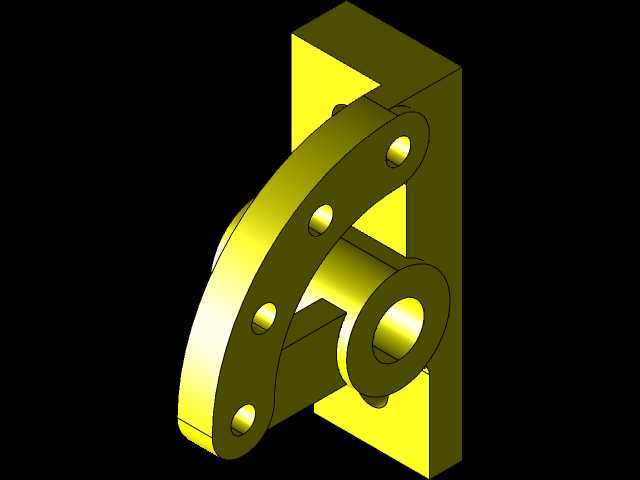

　　做机械结构设计这些年，这类带弧形臂的铰接支座，在中小型工装夹具、轻工自动化输送线的侧部定位模块里用得非常多，很多刚入行的工程师做这类构件的时候，容易只盯着外观造型，忽略实际安装和受力的边界条件，最后做出来的件要么装不上，要么用久了出现形变偏移。先从实际安装场景说，这个构件的后侧是带安装孔的立式基准板，是整个构件的安装基准面，设计的时候首先要确认这个基准面的平面度公差，一般和设备安装架贴合的面，平面度要控制在0.05mm以内，不然锁紧安装螺丝之后，整个弧形臂的位置会出现偏斜，连带前端的铰接轴孔同轴度超差。立式安装板上的两个沉头安装孔，孔位的位置度公差要按GB/T 1184的K级来控制，孔距要匹配常用的型材安装孔距，

　　比如适配4040铝型材的话，孔中心距要留20mm的整数倍，现场安装的时候不用额外打孔，直接用内六角圆柱头螺丝就能锁紧固定。再看核心的弧形臂结构，这个弧形臂不是为了造型做的圆弧，是为了在摆动过程中避让周边的固定构件，比如旁边的输送辊道、定位挡块，弧形的轮廓是按照摆动最大角度时的运动包络线往外偏3mm的安全间隙做的，避免运动过程中出现剐蹭。臂身上均匀分布的四个通孔，不是减重孔这么简单，这些孔是用来安装附属的检测支架、缓冲挡块或者行程触发碰块的，每个孔的位置都是按照常用传感器的安装尺寸来留的，比如M3、M4的螺纹底孔深度要留够8mm，装小型光电开关的支架的时候不用额外攻丝或者打孔。前端的同轴铰接孔是整个构件的核心功能位，

　　这个孔是和铰接销轴配合的，设计的时候孔的尺寸公差要选H7，表面粗糙度要达到Ra1.6，和销轴配合的时候间隙控制在0.02-0.04mm，既保证转动灵活，又不会出现径向窜动。孔的两端做了0.5mm的倒角，一方面是装配的时候方便销轴导入，另一方面可以去除机加工的毛刺，避免装配的时候割伤操作人员或者刮坏销轴的表面镀层。中间的凸台结构是用来做轴向限位的，凸台的端面和配合件的端面贴合，限制弧形臂摆动时的轴向窜动量，凸台的外径要比配合件的安装孔大2mm，保证贴合面足够，不会出现应力集中压坏配合件的端面。设计的时候还要考虑受力情况，这个构件工作的时候，弧形臂承受的是径向的摆动力，所以在弧形臂和立式安装板连接的根部，做了R5的圆角过渡，

　　避免直角位置出现应力集中，反复摆动之后出现疲劳断裂。整个构件的材质如果是用在普通的工位上，选Q235钢板焊接之后做喷塑处理就可以，如果是用在有腐蚀的环境，比如食品包装线，就要选304不锈钢材质，表面做拉丝处理，方便日常清洁。安装边界方面，立式安装板的厚度一般选8mm就足够，弧形臂的厚度选6mm，整体的重量控制在1.2kg左右，现场安装的时候单人就能操作，不需要额外的吊装辅助。另外要注意，铰接孔的位置要和立式安装板的基准面保持平行，平行度公差控制在0.03mm以内，不然销轴装上去之后会出现别劲的情况，转动的时候阻力大，时间长了会磨损销轴和孔壁。很多新手做这类结构的时候，容易把弧形臂的厚度做的太薄，受力之后出现形变，或者把孔位的位置留的不对，导致附属配件装不上，其实这类铰接支座的设计核心，就是先确定安装基准，再算清楚摆动的运动包络，最后把各个功能孔的位置按照实际配件的安装尺寸留好，不用做多余的造型，所有的结构都是为了实现功能服务的。比如臂身上的孔，不要随便打，每个孔的位置都要对应实际要装的配件，不然打多了反而会降低构件的结构强度，打少了现场改装又麻烦。还有安装板上的沉头孔，沉头的深度要和所选螺丝的沉头高度匹配，保证螺丝锁紧之后沉头不高出安装面，不然安装的时候和安装架之间会有间隙，固定不牢。
