生成式钣金折弯连接构件三维结构

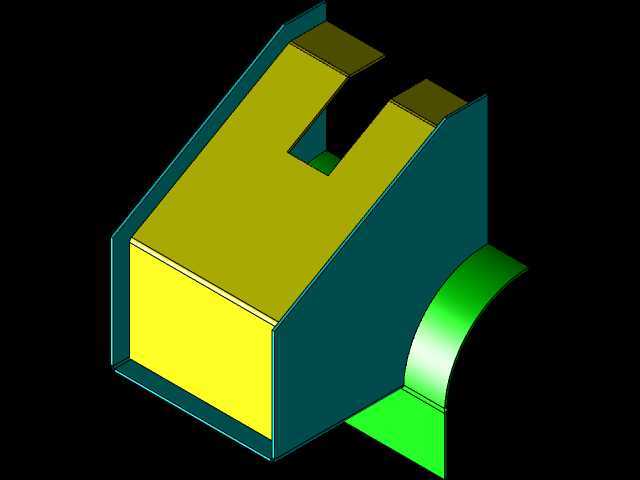

　　该钣金构件多用于工业设备侧部管线包覆与走线防护场景，在自动化生产线侧边、机床外防护走线区域、小型设备壳体拼接位置都能见到这类结构的实际应用，核心作用是对设备外侧引出的线缆、气路软管做导向承托，同时兼顾设备边角的防护遮挡，避免管线外露被剐蹭破损，也能填补设备壳体拼接处的结构空隙，减少设备运行过程中杂物落入设备内部的概率。从结构形态来看，该构件主体采用一体化折弯成型思路，主体腔体为三面围合的槽型结构，顶部开设U型避让缺口，可适配设备上突出的安装座、接线端子等结构，安装时无需额外对周边部件做拆改，直接卡入对应位置即可完成初步定位。侧部延伸出的弧形弯边结构，是针对管线转弯走向做的导向设计，

　　管线从设备内部引出后可顺着弧形弯边平滑过渡到外侧走线槽，避免直角折弯导致的管线折损、气路弯折堵气问题，弧形弯边末端延伸出的平直安装耳，开设有对应的安装孔位，可通过螺栓直接固定在设备侧部的安装基准面上，安装耳与主体结构采用一体化折弯连接，无需额外焊接拼接，减少了装配工序与焊接变形风险。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的折弯内R角，避免折弯过程中出现板材开裂问题，主体腔体的折弯边高度统一，可采用通用折弯模具一次成型，无需定制特殊刀具，有效降低加工成本。顶部的U型缺口采用激光切割一次下料成型，缺口边缘做了微小的倒角处理，避免安装过程中锐边划伤操作人员或管线外皮。

　　构件的整体安装边界可适配常规3-5mm厚度的冷轧钢板加工，主体腔体的内部净空尺寸可容纳直径20mm以内的多组线缆或气路管，侧部弧形弯边的弯曲半径匹配常规管线的最小转弯半径要求，不会对管线造成过度挤压。在实际装配场景中，该构件可与设备侧护板、走线槽、接线端子座形成完整的走线防护体系，安装时先将主体腔体卡入设备侧部的预设安装位，通过侧部安装耳的螺栓完成固定，再将管线顺着弧形弯边排布到外侧走线槽内，最后可在腔体内部加装少量理线夹对管线做进一步固定，避免设备运行振动导致管线移位。结构设计上没有多余的冗余特征，所有折弯边除了实现结构防护与导向功能外，还起到了加强构件整体刚性的作用，三面围合的槽型结构自身具备较好的抗扭、抗变形能力，

　　即使受到轻微的外力碰撞也不会出现明显变形，能够长期保持结构形态稳定。针对不同的应用场景，该结构可通过调整板材厚度、折弯边高度、弧形弯边的弯曲半径来适配不同的走线需求，比如在走线数量较多的场景下可适当加大主体腔体的净空尺寸，在有防腐蚀要求的场景下可更换不锈钢板材加工，整体结构的参数化调整空间较大，可快速适配不同设备的安装需求。
